最近，Digilent開源技術社區收到了兩個關于如何在Zynq SoC和Zynq UltraScale + MPSoC上實現SPI接口的問題。在回答了這些問題之后，我認為有必要寫一篇如何實現SPI的文章，在此分享。

當我們?cè)谠O(shè)計中使用Zynq SoC或Zynq UltraScale + MPSoC時，可以有兩種方法來實現SPI接口：

1. 使用PS端的SPI控制器（PS端有兩個SPI控制器）

2. 在PL端使用配置成標準SPI通信的AXI Quad SPI （QSPI） IP模塊

?

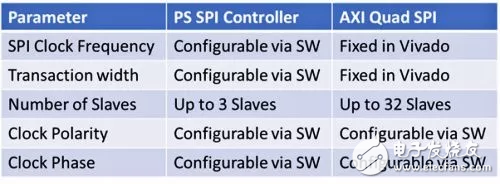

我們可以根據應用的要求來選擇使用哪種方法實現SPI控制器。兩種SPI的實現方式都支持四種SPI模式，并且都可以作為SPI主設備或SPI從設備。下表列出了它們之間的一些差異：

首先，我們演示一下如何使用PS端的SPI控制器進行SPI傳輸。在Zynq MIO configuration選項卡中選中SPI控制器，這就將SPI包含在了設計中。在這個例子中，我將把SPI信號連接到Digilent ARTY Z7開發板的SPI接口，這需要通過PL I/O使用EMIO。

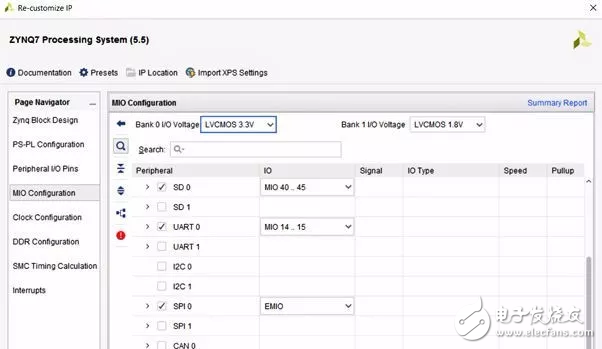

圖：?jiǎn)⒂肧PI并將端口映射到EMIO

在選擇好相應的選項后，唯一要做的就是連接SPI端口的I/O。具體要如何進行連接取決于我們是需要配置一個SPI主設備還是從設備。在SPI控制器上，每個SPI端口都有對應的可用輸入（xxx_i）輸出端口（xxx_o）。端口的正確連接十分關鍵，如果連接錯誤，當運行應用程序時，將得到完全錯誤的運行結果，這可能需要花費我們幾個小時的時間來尋找問題的源頭。另外，當配置成SPI從設備時，有一個名稱為Slave Select的輸入；而當用作SPI主設備時，將有三個選擇引腳。

當正確配置好I/O并創建了工程，我們就可以使用應用軟件中的SPI配置選項將SPI控制器配置成為主設備或從設備。使用PS SPI控制器配置和傳輸數據，需要使用由XSPIps.H定義的BSP（板卡支持包）所提供的API接口。在第一個例子中，我們將SPI控制器配置為SPI主設備。

默認情況下，SPI使用8位傳輸。但是，我們也可以將傳輸配置成更大的16或32位。對于8位傳輸，我們?cè)贑程序中可以使用u8數據類型。對于16位或32位傳輸，分別使用16位或32位對數據進行讀寫緩存。

一開始，這可能會導致一些問題或生成編譯器警告，因?yàn)閳?zhí)行如下所示的兩個數據傳輸API函數都需要發送和接收緩沖區的數據類型為u8：

s32 XSpiPs_Transfer（XSpiPs *InstancePtr， u8 *SendBufPtr， u8 *RecvBufPtr， u32 ByteCount）;

s32 XSpiPs_PolledTransfer（XSpiPs *InstancePtr， u8 *SendBufPtr， u8 *RecvBufPtr， u32 ByteCount）;

為了解決使用u16和u32數據類型的問題，我們需要將緩沖區轉換為u8指針，如下所示：

XSpiPs_PolledTransfer（&SpiInstance， （u8*）&TxBuffer， （u8*）&RxBuffer， 8）;

這樣設置將就使得我們能夠傳輸大小為8，16或32位的數據了。為了演示這一設置，我將SPI主設備IO連接到Digilent Digital Discovery口袋儀器來測試傳輸?shù)臄?shù)據。在應用軟件中使用上述方法將數據寬度從8位變?yōu)?6位。

?

圖：Arty Z7開發板與Digital Discovery口袋儀器

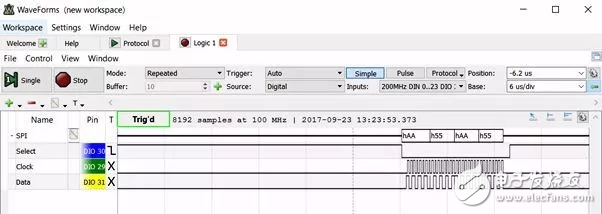

圖：Zynq SoC PS SPI主設備發送四個8位字

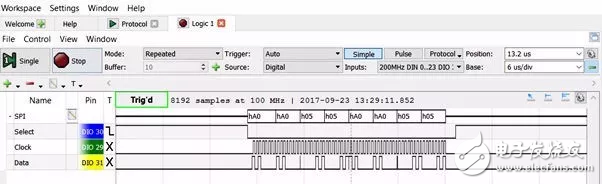

圖：PS SPI主設備發送四個16位字

另一個實現SPI接口的方法是使用AXI QSPI IP核，使用這種方法需要在Vivado中進行的設置比較多，需要花費比較長的時間。在AXI QSPI配置對話框中，我們可以配置傳輸?shù)膶挾取㈩l率和從設備的數量。最重要的一個選項就是選擇AXI QSPI IP核是作為SPI主設備還是從設備。如果要配置成SPI主設備，就必須選中enable master mode選項。如果要配置成為從設備，則必須取消該選項以確保SPISel輸入引腳的存在。當SPI IP核作為從設備時，該引腳需要連接到主設備的slave select.端口。

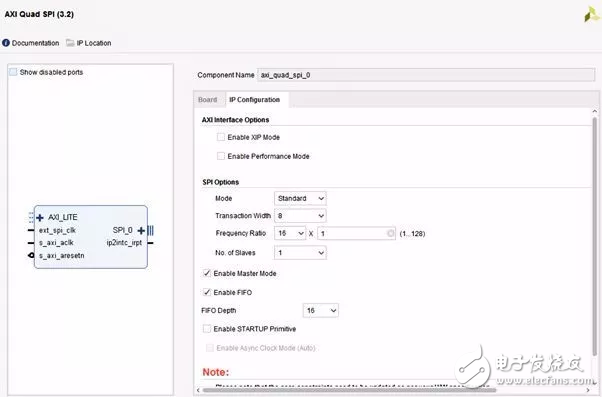

圖：配置AXI Quad SPI
