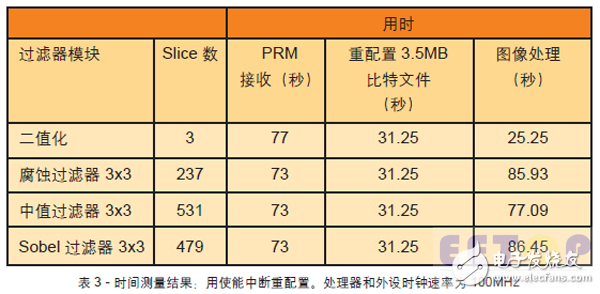

表 3 是 SoC 客戶端三個運算步驟（接收 PRM 比特文件、重配置PRR、圖像處理序列）的時序測量結果。我們用數字示波器在XGpio_WriteReg（） 調用觸發的 GPIO 輸出處測量第一次到最后一次數據傳輸周期，采集接收與圖像處理周期。

重配置時間間隔都是一樣的，因為沒有 Xilkernel 調度事件干擾基于軟件的 HWICAP 操作。受 FSM 控制的HWICAP 操作在沒有 MicroBlaze 互動的情況下，可以超過 112 KBps 的重配置速度實現更短的用時，甚至在啟用中斷的情況下也不例外。

在從代理向 SoC 客戶端發送PRM 的過程中，連接很快中斷。因為每傳輸 100 個字節僅 1 毫秒的延遲，SoC 客戶端的通信非常暢通。由于與圖像處理周期同步，正常的 Xilkernel線程導致 PLB 訪問競爭，因此 SoC客戶端在典型狀態下運行。二值化序列的用時為 600 x 800/100MHz=4.8毫秒，因為只需要進行一次比較。這個序列嵌套在兩次經 PLB 的圖像傳輸中，根據功能性總線仿真的結果，每個字至少需要使用五個時鐘周期，故：2 x 5 x 600 x 800/（8 x100MHz）=6 毫秒。由于所有測量的數據傳輸值都大于我們先前的預估值，我們需要對由總線讀取、FIFO 寫入和清空、圖像處理流水線和總線寫入組成的完整時序鏈條的構成進行詳細分析。

部分重配置的力量

在運算復雜算法時，發揮分布式計算網絡的力量是理想的選擇。這些網絡的流行設計目前僅限于使用 CPU 和GPU。我們的基于 FPGA 的分布式SoC 網絡架構原型運用 FPGA 的并行信號處理特性來計算復雜算法。

賽靈思部分重配置技術是運用分布在世界各地的 FPGA 共享資源的關鍵。在我們的架構中，SoC 客戶端的靜態部分用更新的加速器以自控方式對 FPGA 的動態部分進行重配置。我們必須改進 SoC 客戶端，使之能夠使用使能中斷運行 HWICAP，以實現完全的反應能力。這個方向的第一步是實現 FSM 控制的重配置，不給處理器帶來負擔。不過我們還需要分析PLB 傳輸影響以及 MPMC 瓶頸問題。

為管理 SoC 客戶端， 使用與LwIP 鏈接的 Xilkernel 確保重配置驅動程序、動態部分的總線接口及其它應用的線程保持同步。我們進一步重點分析客戶端- 服務器系統的時序和動態部分的處理周期，以期發現有更高數據吞吐量和可靠通信能力的軟件/RTL 模型配置。

我們的 SoC 客戶端的下一階段的設計必須考慮 AXI4 總線功能。一般來說 PRM 交換可視為與一組軟件任務共同執行的額外硬件任務。最后且同樣重要的是，我們?nèi)匀辉趦?yōu)化服務器的軟件設計，以期達到更高的客戶滿意度。
