全球可編程平臺領導廠商賽靈思公司（Xilinx， Inc.）推出行業第一個可擴展的處理平臺Zynq?-7000全可編程 SoC （AP SoC） 系列。與傳統的FPGA相比，Zynq-7000系列最大的特點是將處理系統PS和可編程資源PL分離開來，固化了PS系統的存在，實現了真正意義上的SOC（System On Chip）。

同時，這種軟硬件均可編程的全可編程 SoC集成了ARM?處理器的軟件可編程性與FPGA的硬件可編程性，不僅可實現算法的硬件加速，還在單個器件上高度集成 CPU、DSP slice， 高速收發器以及模擬信號處理等功能。

為展示 Zynq 功能及為入門級用戶提供一種低成本Zynq 開發環境和培訓、原型設計和概念驗證的演示平臺，有代理商推出了基于單核Zynq 7Z007S的MiniZed? 開發套件?！鞍濉蓖涿麄€開發板的尺寸只有76mm X 71mm. 而其售價也僅89美元。盡管是一款低成本、小型的開發平臺，可無論是主控芯片，還是其外設資源，MiniZed開發板的配置都可圈可點。在提供一種高效的硬件參考設計的同時，也可用來運行實驗課和教程。下面將透過其特色和目標應用進行介紹：

主控芯片：賽靈思Zynq XC7Z007S

Zynq-7000 系列包括單核 Zynq-7000S 器件和雙核 Zynq-7000 器件，而Zynq 7Z007S是Xilinx最新發布的一顆單核、成本優化型器件，其中的 Cortex A9 處理器內核與可編程邏輯無縫集成，以提供信號處理和控制解決方案。雖然定位在入門級應用，但Zynq 7Z007S中配置的硬件資源同樣十分豐富，在滿足開發者設計所需的同時，還可以令其充分體驗Zynq-7000全可編程的特色。

存儲：美光 512 MB DDR3L、美光 128 MB QSPI 閃存、美光 8GB eMMC 大存儲器

美光 （Micron） 存儲器解決方案配備 QSPI 閃存、DDR3L 存儲器和板載 eMMC，未采用外部 SD 卡。

連接： Murata “Type 1DX” 無線模塊、USB 2.0 主機接口、2個Pmod兼容接口、Arduino 兼容 shield 接口

這款小型開發板通過 USB、Wi-Fi 和藍牙實現板載連接功能。無線連接方面，Murata Type 1DX 無線解決方案包含802.11b/g/n Wi-Fi 以及藍牙 4.1 plus EDR，可提供常規藍牙和低功耗藍牙（BLE）技術。如需接入更多外設，開發板可通過兩個 Pmod 兼容連接器、Arduino 兼容的 shield 接口或 USB 2.0 主機接口連接。

電源管理芯片：Dialog Semiconductor DA9062 PMIC

Dialog 集成電源能夠生成所有板上電壓，輔助電源輸入則可用來為需要額外電流的設計供電。

板上其它外設：ST Micro LIS2DS12 加速計和溫度傳感器、ST Micro

MP34DT05 數字 MEMS 麥克風、復位按鈕、用戶按鈕、用戶開關、2 個用戶紅綠雙色 LED以及用于下載和調試的板載 USB 轉 JTAG和USB轉UART電路

JTAG 電路可整合到 MiniZed 基板上，使用一根Micro USB電纜連接筆記本電腦之后即可開機運行。板載數字麥克風可作為各種演示內容的輸入，以便介紹如何實現 FIR 濾波器、FFT 和DMA功能。用戶LED、按鈕和開關構成了開發板的用戶接口。

除MiniZed開發板外，開發套件中還包含了Micro USB 電纜和賽靈思SDSoC許可憑證，借助C/C++或者Verilog/VHDL語言就可以開展應用的開發，不管是對新手還是有經驗的工程師來說都是非常大的優惠和便利。如果您希望利用Wi-Fi和藍牙進行無線設計與演示，或利用麥克風輸入的音頻信號處理實例，又或者用“全可編程”的平臺，去實現針對板載和外設傳感器的物聯網/云連接開發，MiniZed開發板都是您理想的選擇。

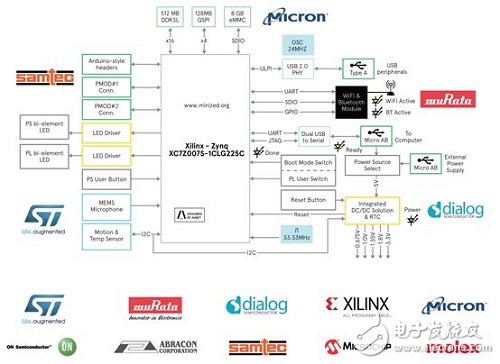

圖1：MiniZed 的系統功能框圖
