做了三年四個項目最近才第一次需要深入的搞一下FPGA 燒寫。在這里簡單總結一下FPGA燒寫的具體過程和玩的花樣

大家常用的辦法

對于大部分人來說，至少入門時會用到的燒寫方式就兩種：

① 通過JTAG直接將bitsteam 燒錄到FPGA。 斷電后信息丟失。這種方式多用于發開調試階段，板子一直連著電腦。通過ISE 或者 Vivado （2020年開始估計還有Vitis）使用JTAG接口燒錄。

② 在設計release以后，到產品上一般都是把配置文件通過IDE工具保存存在Nor Flash里。上電后自動編程FPGA。

較為進階的一種方法

通常情況下這兩種方式也就可以滿足大部分需求了。開發調試直接JTAG。產品出貨前，配置文件通過JTAG接口，用VIVADO或者SDK等工具燒進Flash。之后把接口封起來。產品需要更新的時候，派技術支持去，重新打開接口，插上JTAG，把新的配置文件燒入Flash。

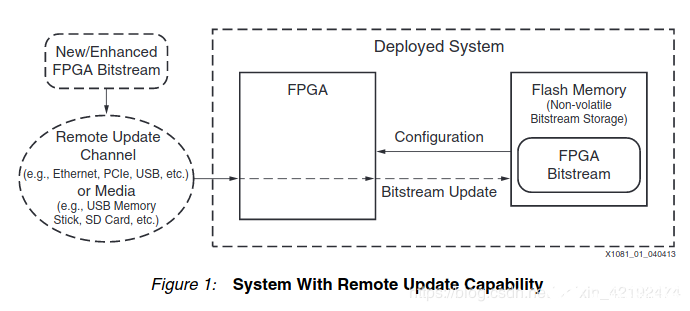

但是這次項目是個小型手持測量設備，JTAG接口只有在設備拆散狀態下通過擴展板才能使用。組裝好后FPGA只能通過Flash來編程。由于是個精密儀器，每次拆開再組裝，整個設備都需要重新校準，非常費事費力。組裝后更新Flash里面的配置文件只能用別的辦法了。這種情況下常用的方法是通過一個和外界有通信能力的微控制器將image發送給FPGA， 再由FPGA寫入Flash。

這種remote update Xilinx提供了一種解決方案，相對應的Application Note 是 ：

QuickBoot Method for FPGA DesignRemote Update （文檔號碼XAPP1081）

采用這種方案的前提是理解FPGA通過Flash配置的細節，所以以7系FPGA為例先需要看一下這個文檔：

7 Series FPGAsConfiguration （UG470） 主要是看第五章：Chapter 5 Configuration Details

Xilinx 遠程燒錄FPGA方法

遠程燒錄一般是為了設備出廠以后還需對FPGA進行更新或者升級。為了避免在燒錄過程中新的配置文件損壞，導致FPGA不能正常啟動。通常采取的是雙保險策略，有個gold bitstream，是出廠是寫入Flash的，是測試過絕對可以啟動FPGA的，還有一個是update bistream，出廠時就是一個gold bitstream的copy，F(xiàn)PGA每次啟動都是默認寫讀取這個update bitstream。之后的更新也就是去重寫這個 update bitstream， 一旦在更新過程出了問題，比如突然斷電。update bistream損害或者殘缺，F(xiàn)PGA在嘗試從update bitstream啟動失敗后就會去讀取gold bitstream。這種方法保證了一個相對安全的update方法，所以也是一種非常經典的方法。

去掉廢話來概括這種方法

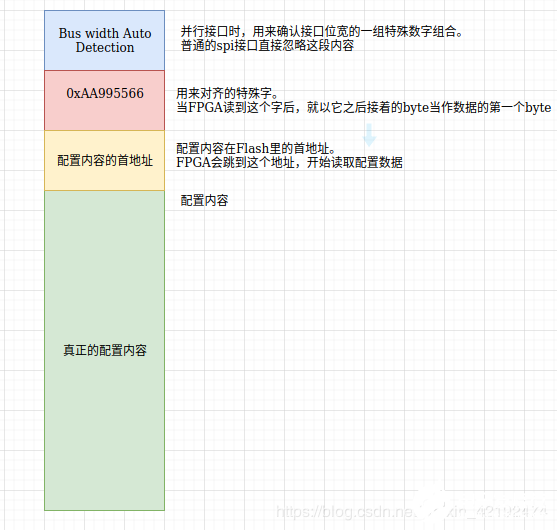

每一個bitstream都長這樣：

FPGA會先去找synchro word （7系列的spi接口的話就是0xAA995566）找到以后讀取首地址，然后跳到首地址，開始讀取所有的配置數據。

此文介紹的這種雙保險策略就是在Flash中存入兩個bitstream。但是精髓所在是這兩個Bitstream在內存中怎么放。

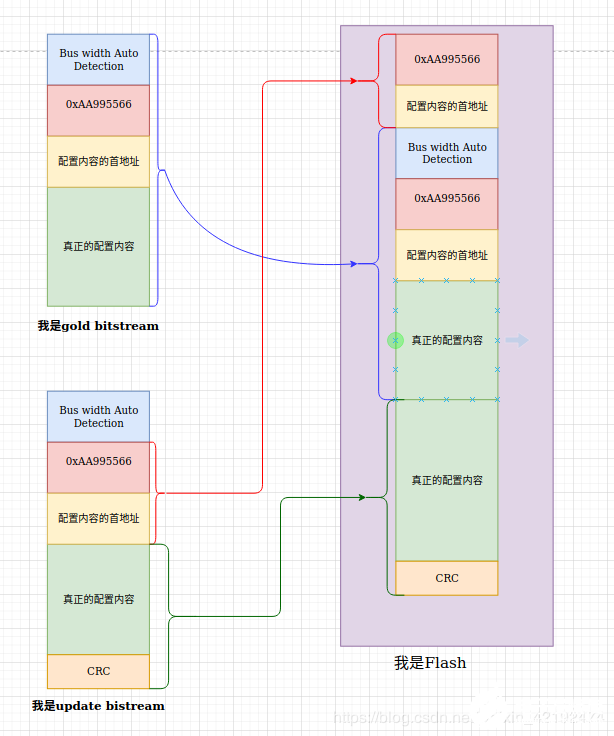

如下圖所示，update的bitstream會被拆成兩段，synchron word和首地址會被存在goldbitstream前面，然后其他部分存在goldstream之后。而且update bitsteam尾部還會人為加入一個CRC。

這種鬼畜結構的目的

這種結構可以提供一種非常安全可靠的update模式。為什么會安全可靠。先來說一下這種結構下的update流程：

當我們想要update bistream的時候：

① 首先 update synchro word和首地址所在的sector（Flash里可以擦除的最小單元）會被擦除。

② 然后開始在update所在的地方擦除所有內容，寫入新的bitstream。包括CRC。（這個CRC是生成bitstream的時候加入的。具體操作看下一章）。

③ 當寫入結束后整個新寫入的內容會被讀出來計算CRC，然后和嵌入的CRC來做比較。當CRC一致時，說明在傳輸和寫入過程沒有出現問題。新寫入的配置內容完整，有效。這時update的synchro word和首地址才會寫入最開始被擦除sector。

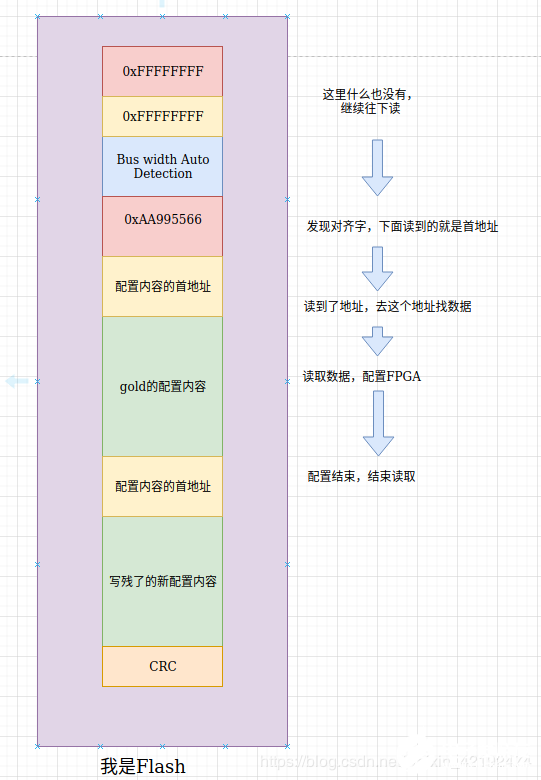

這樣一來，如果CRC不一致，說明這是個bad update，新寫入的配置內容不可用。那么被擦除的synchro word 和首地址不會被寫入。第一個sector是空的。當FPGA上電后，它是在這個sector里找不的update image的同步字和首地址的，繼續讀下去會讀到屬于goldbitstream的同步字和首地址。

如下圖所示：

實際操作步驟和文檔中的坑

首先好消息是，上述的這些Flash擦除，寫入，各種地址，sector，page等等Xilinx已經寫好了VHDL的模塊。可以直接拿來用。自己需要實現的是remote端往FPGA的數據傳輸。具體如下圖：

具體實現步驟如下：

① 實現remote端的update程序，該程序需要讀取update image 然后通過某種接口和通信協議將image發送給FPGA。這一步該需求和情況自由發揮。例如物聯網的可以用藍牙或者WIFI。

② 實現FPGA端的數據接收。該模塊將數據寫入Xilinx提供的FlashProgrammer

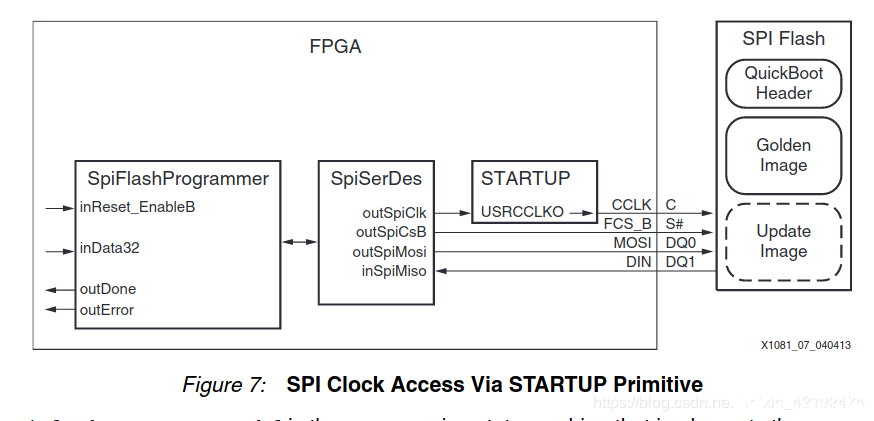

③ 下載XAPP1081文檔中的例子 KC705 Board Demonstrations， page 33。例子中兩個VHDL模塊按下圖實例化。注意 這兩個模塊必須共用一個時鐘，而且這個時鐘就是SPI的時鐘，所以注意不要太快。一般20Mhz一下。

④ 集成前三條實現的模塊，調試?？梢詫?shí)現將數據從remote端發送給FPGA，經過SPiFlashProgrammer寫入Flash。

⑤ 把bitstream格式轉換成mcs格式。將gold bistream。bit格式轉換成mcs格式。VIVADO下使用tcl 命令write_cgfmen -format mcs -interface spix1。一定要加 -interface spix1，不然所有的bits都會被swap！

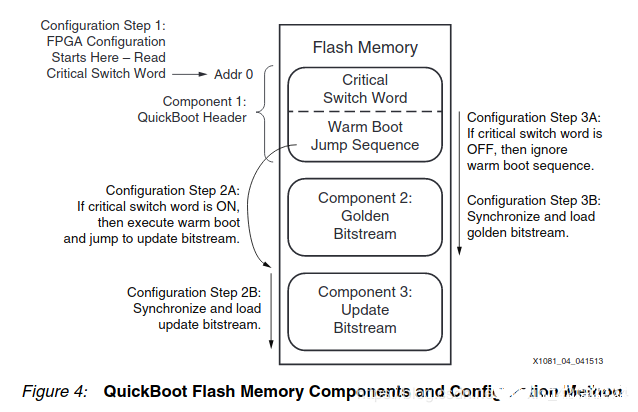

⑥ 通過Xilinx例子中提供的Perl Script生成 gold init image。script的輸入就是剛才轉換的mcs格式的goldbitstream.mcs。輸出之一是gold init image這個image就是圖4中描述的那種鬼畜布局的雙bitstream，只不過兩個bitstream是一樣的。update bitstream是gold的copy。

⑦ 將gold inital.mcs通過VIVADO 或者PROMgen用JTAG直接燒入Flash

⑧ 同樣的方式用Perl Script生成 update image。 輸入是xxx.mcs。輸出之一是xxx_update.mcs。這個就是上文所屬的加了CRC的update image。生成過程中perl script會給出Flash的首地址和結束地址。將SpiFlashProgrammer中的首尾地址改成這兩個地址。注意：因?yàn)槭孜驳刂肥菍?xiě)在VHDL里的，也就是說Image的大小是固定的。為了防止在未來，update image變大。可以預留一部分出來。例如：目前的大小是3.3MB。我們預留0.7MB給未來可能出現的更新。那么我們需要生成的image需要4MB大。這是要給perl script一個附加的agrument： -imagesize 32

⑨ 將xxx_update.mcs轉換成.hex文件。網上有不少工具可以。實在不行谷歌一下mcs格式，自己寫個script轉換一下。

⑩ FPGA上電，取消SpiFlashProgrammer的reset。 remote的軟件讀取xxx_update.hex，傳輸給FPGA，經由SpiFlashProgrammer寫入Flash。

? 寫入后，查看Programmer的Status. Done輸出1，所有Error Port輸出是0的話，說明update成功！

? FPGA重新上電，檢查FPGA內是否是由新的image配置的
