目前VITA49無線傳輸標準是軟件定義無線電（SDR）接收器供應商共同遵守的行業標準，在之前各大供應商會自定義自己規范的數字化數據格式和元數據格式，造成了不同品牌設備之間的不可互操作等問題，VITA49標準提供了一種SDR通用設計框架，用于射頻（RF）信號頻譜分析和局域信號發射。近期Epiq公司推出了一款基于Xilinx Zynq SoC的4通道射頻（RF）信號接收器Quadratiq。

圖1 Epid公司推出的4通道符合VITA49通信標準的RF接收器Quadratiq

Epiq Quadratiq射頻信號接收器是基于Xilinx Zynq-7030/7045 SoC設計實現的，支持單向的VITA49標準UDP協議數據流傳輸，其特性如下：

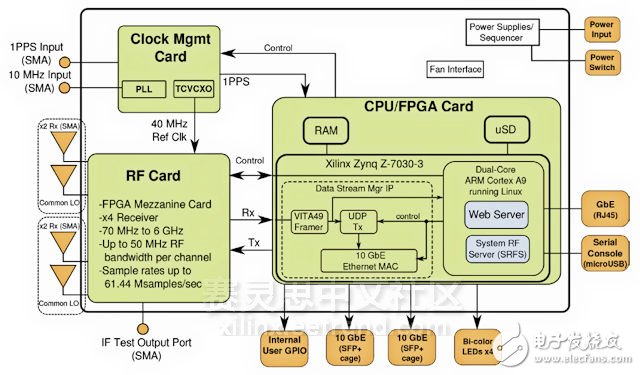

圖2 Epiq Quadratiq接收器設計模塊圖

4個射頻信號接收通道（可配置為兩個分別可調的相位相干通道RXA和RXB）

射頻信號調節范圍可從70MHz至6GHz，分辨率3Hz

每個射頻信號接收通道帶寬可達50MHz，最大采樣速率可達61.44Msamples/秒

支持手動和自動增益控制

集成兩個10Gigabit以太網接口（10GbE SFP+端口）

獨立的RJ45千兆以太網接口，用于PC端用戶UI界面數據傳輸顯示和控制命令

支持外部10MHz參考信號輸入，用于同步調節

集成GPS接收模塊

功率消耗僅18w

Quadratiq的系統模塊設計充分發揮了Xilinx Zynq SoC的優勢，Zynq不僅提供了高性能ARM處理器還有資源豐富的可編程邏輯資源，集成的RAM和SD卡用于存儲ARM處理器代碼和FPGA配置文件，外加時鐘和電源輸入一個嵌入式系統很容易就初見雛形。

圖3 Epiq公司推出多種SDR應用平臺

Epiq公司是一家專注于無線電解決方案的供應商，為用戶提供全面的硬件和軟件設計服務。它們的目的是重新定義低功耗可重配置無線電系統，從射頻（RF）信號系統設計到物理層信號處理以及更上層的通信協議處理，該公司都積累了豐富的經驗，目前已經相繼推出多種商用低功耗SDR（軟件定義無線電）應用平臺，除了提供更好的系統性能還有易操行的接口設計，降低了用戶搭建可重配重?zé)o線電系統的門檻。
