以前在用modelsim對Xilinx進行器件庫編譯時，我用的比較多的是直接在ISE中編譯器件庫，感覺很方便簡單，就是編譯時間有點長。自從前段時間，在自己電腦裝MathType，360殺毒軟件將它視為木馬。我以為是360誤報，直接將360安全衛士關閉了。后來，電腦上的軟件一個接一個的出現問題，說是軟件的某個文件被感染了。最后只能被迫重新裝系統，裝完后立刻裝上ISE14.7，想著modelsim編譯Xilinx器件庫時間太久了，就不裝了，先用ISE14.7自帶的仿真工具ISIM。用了幾天的ISIM，感覺實在不好用。這不，今天馬上將modelsim10.2給裝上了。也嘗試了另外一種編譯Xilinx器件庫的方法，發現該方法好像編譯時間更快了，全部編譯完后，20分鐘還不到。以前在ISE中直接編譯大概需要半個小時到一個小時之間，不知道是不是錯覺哈?，F(xiàn)在，介紹下該編譯器件庫的方法。

（1）在開始菜單找到Xilinx Design Tools--->ISE Design Suite 14.7--->EDK--->Tools--->Compile Simulation Libraries，單擊，如下所示：

（2）由于電腦上裝的modelsim是SE版本的，故在選擇仿真器那里選擇ModelSim SE；此外，還要在下面選擇modelsim執行文件的路徑，其他參數默認，單擊Next，如下所示：

（3）在硬件描述語言中，由于我只學過Verilog HDL，也只用Verilog HDL進行設計和仿真，故在為仿真選擇硬件描述語言時選擇Verilog，Next，如下所示：

（4）這一步是選擇要進行編譯的器件庫，可根據自己需求進行選擇，這里就全選了，Next，如下所示：

（5）為功能仿真和時序仿真選擇庫，這里把能選的都選上吧，其他兩個空不用管，直接Next，如下所示：

（6）為生成的器件庫選擇存放的路徑，這里在modelsim安裝目錄下新建xilinx_lib文件夾，并在下面的路徑中指向這個文件夾，后面編譯的器件庫就放在這里了；其他參數默認；直接Launch Compile Process開始庫的編譯，如下所示：

（7）正在編譯庫中，如下所示。。。統計了一下時間，從開始編譯到編譯完成總共花了16分鐘，相比于直接在ISE中直接編譯庫快多了，太快了（我電腦是i3的，買了四年了）。

（8）器件庫編譯完成后，給出了下面的總結信息，可以看出哪個庫編譯出現了錯誤和警告。雖然在edk庫的編譯中出現2個錯誤，但沒有關系，直接Next，然后finish。

（9）但打開modelsim軟件后并沒有識別出剛剛編譯好的器件庫，如下所示：

（10）為了使modelsim能夠識別器件庫，還要做一下處理。找到存放器件庫路徑的modelsim.ini文件并打開，將48行~260行的內容用CTRL+C復制到剪貼板中，如下所示：

（11）然后再找到modelsim安裝目錄下自身的modelsim.ini文件，并去掉其只讀屬性（選中modelsim.ini文件，右鍵，屬性），然后打開文件，將剪切板的內容復制到文件中去，接著關閉文件并將其只讀屬性勾上，如下所示：

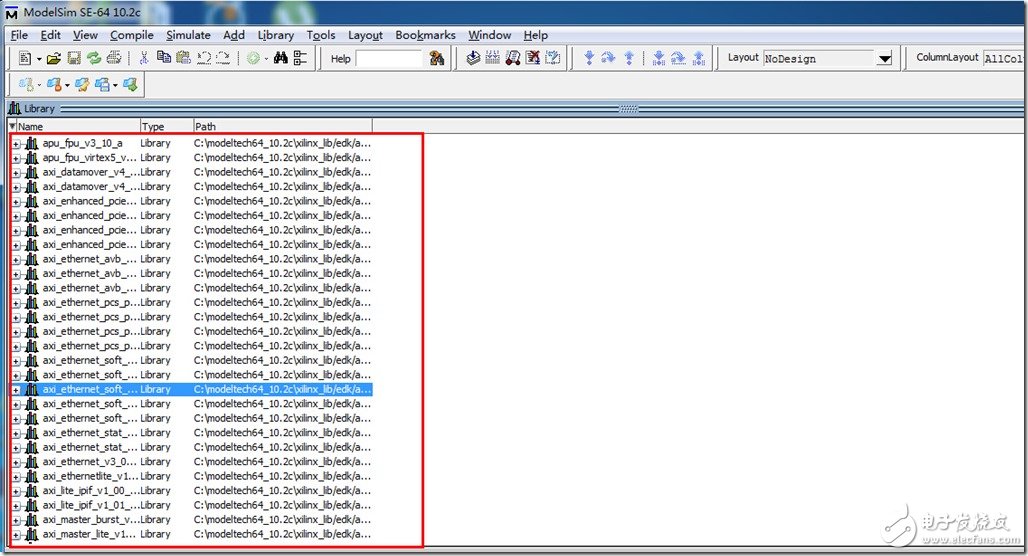

（12）現在重新打開modelsim軟件，發現器件庫已經被識別了，如下所示：
