注：參考文獻“Xilinx 20nm工藝的UltraScale架構在無線應用中的推動作用”，Xilinx無線系統架構師Michael Pecot，該文章發表在第87期XCell期刊上。

即將到來的5G無線通信系統需要比目前使用的4G系統支持更大帶寬（200 MHz，甚至更大），大型天線陣列的應用以及更高的載波頻率，使得制造更小的天線元件成為可能，這些大規模的MIMO的應用，加上更加嚴格的延遲要求，將會給設計復雜度帶來數量級的增長。Xilinx在去年底發布了基于20nm工藝的UltraScale系列可編程器件，它可以給無線通訊系統設計帶來很多好處。

首先，UltraScale系列器件跟7-系列同樣大小的器件相比，靜態功耗低10-15%，在類似設計的情況下，動態功耗低20-25%。在性能方面同樣有優勢，slowest-speed-grade UltraScale器件可以實現超過500MHz的時鐘頻率，而對于賽靈思7-系列的器件而言，需要mid-speed grade的器件才能達到這樣的性能指標。

UltraScale產品的SerDes功耗也有顯著降低，最低速度級別的UltraScale器件的SerDes可以支持12.5Gbps的數據流量，在最高速度級別的器件上可以支持JESD204B高速接口，無線系統開發人員所關心的絕大部分DACs和ADCs很快都會支持這一接口。

然而，最重要的改進之處是針對DSP48 SLICE和塊RAM（Brams）的，這個改進對無線架構設計的影響最大。這些部件對實現無線數字前端（DFE）應用來說尤為重要。

Kintex UltraScale器件包含5520個DSP48 SLICE，而7-系列 FPGA中最大的也僅有1920個DSP48 SLICE，幾乎是3倍關系。Kintex UltraScale器件中DSP和邏輯單元的比例與DFE設計所需要的比例非常接近。Kintex UltraScale器件中，每1K個查找表中就有8-8.5個DSP48 SLICE，而7-系列器件對應的數量僅在6左右。另外，UltraScale架構中DSP48E2單元也在7-系列器件的DSP48E1的基礎上做了很多的增強和改進。

因為有了這些DSP相關的改進，使用Kintex UltraScale器件可以獲得更高的集成度。（參見上期Xcell文章“UltraScale DSP48E2:More DSP in every slice”）比如，可以在1片中端的UltraScale FPGA中實現完整的瞬時帶寬為80-100MHz的8Tx/8Rx DFE系統，而如果使用7-系列的器件，則需要兩片F(xiàn)PGA，每片實現一個4X4的系統。（Xilinx白皮書WP445，“Enabling High-Speed Radio Designs with Xilinx All Programmable FPGAs and SoCs”，詳細描述了上述設計的功能）。

UltraScale器件的BRAM有兩個新的改進點：硬件數據級聯和動態功耗門控。在每一列相鄰的BRAM之間都采用了數據多路選擇器，這樣就可以使用bottom-up的方式來搭建更大的存儲器，而不需要額外的邏輯資源。這種級聯方式可以使用多個BRAM來搭建大的存儲器，并且可以同時具備更小的面積、更高的時鐘頻率和更小的功耗等優點。

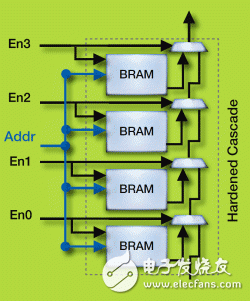

UltraScale BRAM數據級聯

比如，在7-系列器件中，實現一個16K，位寬為16bit的存儲器，比較好的方式是采用8個BRAMs（36Kbits），配置成16KX2-bit的方式，這樣可以避免外部數據復用，但是這樣會需要增加額外邏輯資源，會帶來數據延遲，從而會影響電路的時序和布線的擁塞，同時，這種方式會導致在RAM讀寫操作時，8塊RAM都在工作，增加了動態功耗。更好的實現方式是，配置成2Kx16-bit的存儲器，這樣無論RAM讀操作還是寫操作，都只有一塊BRAM在工作，相比較16Kx2-bit配置而言，動態功耗可以減少87.5%。UltraScale BRAMs的這種級聯特性加上新的動態功耗門控特性可以用來實現最優的多塊BRAM級聯的方案。
