動車在鐵軌上像離開弓弦的箭一樣，載著不同人的思緒飛速前行。等這只箭正中目標，文刀也到達了目的地A市。
窗外的景色和往常一樣，匆忙而過，不會給人多少時間遐想。文刀的座位靠著窗戶，這是他最喜歡的位子，不但可以看著風景發呆，還能倚在窗邊小憩。文刀的左側坐著一位年輕的女子，雖然年輕卻有幾分成熟老練，手中拿著一本《雷達原理》目不轉睛的開著。文刀十分好奇，一個女孩子既然看這種讓神人覺得枯燥，普通人痛苦流淚的書籍。年輕女子應該是發現有人一直看著他，便抬起頭看了文刀一眼，然后繼續看書。文刀一笑轉過頭去，從女孩眼神中，文刀覺得，她無形的說了一句“SB”。
走出車站。A市到了，這座城市高樓林立，像是上了發條一樣，讓人覺得即快速又帶有壓迫感。城市中的人匆忙的行走著，好像機器人一般，機械的重復著好似一樣的動作。即沒有熱情又談不上冷漠。城市錯中復雜，先前準備的地圖，此時已經成為了一張花哨的廢紙，根本分不清東南西北。好在文刀的嘴不但能吃飯還能說話。一路問下去，才找到一座高聳的寫字樓，其實說高也不高，10多層的樣子。爺爺在和文刀交代時說的很清楚，“航天科技發展有限公司”就在這座寫字樓的13層。找到寫字樓入口，文刀按下電梯按鈕，不長時間電梯門開了，里面一個女孩，說不上漂亮但也清秀，周圍幾個老爺們目不轉睛的盯著她。走進電梯，找個角落站穩，伸手去按樓梯號。
“恩”電梯的按鈕只有-3到12。
“大哥，這樓有13層嗎”
“13層？沒看電梯到12層就沒了嗎”
文刀腦袋翁的一聲，這是什么意思，沒有13層，是爺爺老糊度了？怎么感覺自己攤上了恐怖片的情節，在回頭去看那幾個邋遢的男人，男人們都戲謔的看著他。文刀的心開始突突了。硬著頭皮跟著人群走下12層。還好那些人并沒有理會文刀，徑直的朝12層內部走去。
看著硬漢們離去，文刀松了口氣，都說A市不太平，買腎的騙錢的都有，這要是遇到壞人，自己這2兩肉連決斗的資格都沒有。
“你去13層？”
“我Cao”文刀嚇得一蹦。忘了這還有個女鬼。
“我也去13層，一起來吧”
“你。。也去13層？不是沒有13層嗎？怎么。。。去”
“跟我來就好”說著，女孩拽著他走進12拐角處一個不起眼的小門，里面黑乎乎的。文刀想掙脫，卻發現女孩的力氣出奇的大。
文刀禁閉眼睛心想完了，爺爺孫子不行了。這女鬼修為太深，不是小的能抗拒的。
“到了，你閉眼睛干嘛？”
緩緩睜開眼睛，眼前是一個明亮的房間，房間很大，人們茫茫碌碌的在各自的電腦前工作。在前臺旁邊的墻上“航天科技發展有限公司”幾個大字十分顯眼。
“這是怎么回事，不是沒有十三層嗎？”
“一會和你解釋，你來干什么？”
“我這有封信?！睂敔攲懙男沤o了女孩。
“你在這等著，我把信給經理送去?！辈婚L(zhǎng)時間女孩回來了。
“跟我來吧，從現在開始我來教你一些東西，為期1個月，如果你表現的好，我們經理自會見你，如果完成的不好，你就在這端茶倒水吧，由于保密性，我們這里是只進不出的，明白了嗎？”
“哦！”
“這棟樓在設計圖紙的時候是12層，有關部門審核時也是按12層來批復的，后來在寫字樓建造時多見了一層，算是秘密的存在?！?/p>
“哦！”
“除了‘哦’，你還會說什么？以后叫我小雅就行，這以后就是工作的位子，既然你是想學會神器的使用方法，就先看看你的能力如何?！?/p>
“哦，小雅姐，需要怎么做？”文刀忐忑的問道。
“五大神器都有靈性，即使是復制品也是不好馴服的。你首要任務就是讓神域靈鎧ise認主，只有這神器之首認主，你才可能對其他神器有所駕馭?！?/p>
“哦，公司是干什么的，感覺好現代呀，一點也沒傳說中那種科幻氛圍。”
“這個你不必多問，該讓你知道時自然告訴你 。由于神器威力巨大，所以在現世無法使用實體，我們需要把神器復制品和你眼前的電腦聯合在一切，在一個虛擬的世界來完成整個學習過程，把你的神器復制品給我吧！看看你父母給你留的是什么好東西。”
文刀從書包里把神器復制品交給了小雅，經過小雅的處理，神器復制品變成了光盤一樣的擬態。當其和電腦和為一體時，小雅驚嘆一聲。
“原來是14.7！”
“14.7是什么？”文刀疑惑
“當初諸神復制神器時，產生不同版本的復制品，這14.7就是復制品種最后的一個版本，其功能較其他版本強大，也相對完善。”
“那這是最好的了唄?！?/p>
“那到不是，經過無數年的積累，神的后代和人類在完善復制品的基礎上，產生了新的的神器結合體Vivado?！?/p>
“那我怎么才能拿到神器Vivado”文刀追問到。
“那到不急，神器復制品有兩種形態，一種就像你父母留給你的，把神器靈魂復制到一個媒介上，從這個媒介上就可以和電腦聯合使用，。另一種就是到賽靈思星球網絡服務器上下載。先不說這些，開始你的神器認主任務吧，我會在旁邊指導你?！?/p>
文刀坐在電腦面前，開始工作。讓神器認主有什么難度和危險小雅雖然沒說，但文刀知道肯定沒那么容易。在爺爺交代自己的時候，給過自己一塊羊皮卷，上面有有一些神域靈鎧ise的使用方法，雖然不全，但只能做一步算一步了。
當神器復制品和電腦結合的那一瞬間，電腦屏幕上出現了一個虛擬的神器圖標，點擊圖標即可和神域靈鎧ise交流。文刀沒有直接點擊圖標而是從開始----所有程序 ---- Xilinx Design Tools ---- ISE Design Suite 14.7 ---- ISE Design Tools -- 64-bit Project Navigator（32bit 的也可以）找到休息的器魂圖標和神器溝通。通過文刀將注意力加持到器魂圖標，神器開始做出了回應。文刀記得羊皮卷上說過，神域靈鎧在對不同萬能精靈FPGA操縱時，要進行不同的設置。如果已經認主，神域靈鎧在和主人溝通開始時會顯示讓一次任務的圖像，否者只會是空白的界面。每次溝通都要給神域靈鎧ise賦予名字，并放在不同的結界當中，這樣在操縱不同萬能精靈FPGA時可以大量節省時間。經過回想，文刀先和神域靈鎧ise打了聲招呼，起了個Hello_fpga的名字，并且放到Location結界之中，結界名字也取了Hello_fpga..神域靈鎧做出了下圖回應。
接著點擊next。神域靈鎧ise感受到文刀精神的變化，將本體幻化成如下圖像。文刀知道，這是對萬能精靈FPGA的選擇。由于萬能精靈FPGA種類繁多，先祖?zhèn)冊?jīng)記載了一些完整的精靈（官方開發板），并將其歸納在一個羊皮卷中，這個羊皮卷的名字就叫做evaluation development board 。而那些零散的萬能精靈FPGA也被分類標記，標記的方式分為4種，當萬能精靈不是先祖發現的完整精靈(官方開發板)，在羊皮卷evaluation development board上將顯示為none specified。此時可以在4中分類中選擇，這分類分別是family（歸屬家族）、device（設備類型）、package（封裝類型）、speed（速度類型）。由于種類繁多，所以每一種萬能精靈FPGA都有其對應的羊皮卷（技術手冊）來詳細描述其隸屬情況。
由于的操作完全正確，且文刀心智安靜隨和。神域靈鎧ise給予肯定的回應?；貞?yīng)如下圖，顯示之前操作設置的信息，由于此種回應在以后過程中多次出現，所以以后出現的情況全部省略。
看著神域靈鎧ise肯定的信息，文刀長出了一口氣，看來進行的還很順利。緊隨信息出現下圖。
這個便是神域靈鎧的領域范圍，在這個范圍，使用者可以對其進行自由操作，以便達到所需效果。右鍵xc6slx25t—2fgg484。文刀會心一笑，看來認主任務快結束啦。
沒等文刀放松，神域靈鎧ise有給出了如下的回應?？粗鴪D像，文刀明白這應該就是和萬法宗卷verilog的結合點了。聽爺爺說過神域靈鎧只有融入萬法宗卷verilog的靈魂才能發揮巨大的威力。文刀不敢放松選擇了Verilog Module，在File_name中將萬法宗卷verilog命名成hello_fpga.雖然verilog的命名不需要和ise的名義一樣，可以隨便取名，但文刀還是喜歡這樣的做法。正當文刀進行下一步的時候，小雅的聲音在文刀耳邊想起。
“這里ip是神域靈鎧ise的功能法石，可以直接例化使用。Verilog test fixture是對萬法宗卷的仿真測試，由于萬法宗卷反噬厲害，這仿真測試是很好的輔助修煉法寶。VHDL Module是另一種法寶，和萬法宗卷功能相同，暫時你不需要知道。Embedded Processor是神域靈鎧ise和百變魔刃EDK的結合點，其他的在你沒有使用好以上能力，對你也沒什么用?！?/p>
“多謝小雅姐相告”
“行了，別客套了，繼續吧”
文刀應聲行動，接下來出奇順利，無需多看。
“小雅姐，可以了吧。”文刀興奮的看著小雅。
“恩，差不多了，奇怪怎么這么順利。”小雅看了看文刀，也罷，總是好的，看了這小子運氣還算不錯。
“那接下干什么?！?/p>

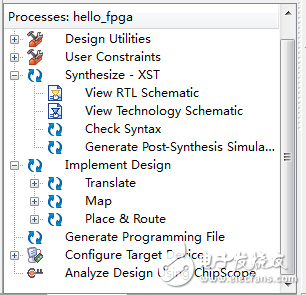

“既然有時間我就給你講講神域靈鎧ise領域中的細節，看著下圖對照的說。在神域靈鎧ise和萬法宗卷連接好后，要生成靈魂震懾的種子，將種子注入萬能精靈才可以完成對萬能精靈的FPGA的控制。這種子用兩種，一種叫做.bit文件，一種叫做.jed文件。.bit文件是用來控制萬能精靈FPGA的，.jed文件是控制另一異能生物CPLD，這種生物比FPGA古老，能力也有限，當你能夠控制萬能精靈FPGA，這種低等的CPLD也就不再話下。要想生成靈魂震懾種子.bit。有兩種操作，一種是先點擊sythesize-xst然后點擊implement design最后點擊generate peogramming file”，第二種就是直接點擊generate programming file。他會自動指示上兩步動作?！?/p>
“小雅姐，那種方法好呢”
“這個無所謂好壞，要根據具體情況。例如如果你的verilog代碼是新編寫的，不免會出現錯誤，為了檢查萬法宗卷是否有錯誤，可以先點擊synthesisze – xst（綜合），如果你verilog有錯誤這一步就會檢查出來，即使沒有錯誤你也可以點擊其下面的view RTL schematic（看RTL級電路）來檢查端口是否正確，模塊連接是否正確。在implement Design下分別是translate（翻譯），Map（映射），place&route（布局布線）。這些都是神器強大的所在，它能將萬法宗卷verilog進行處理，變成能夠控制萬能精靈FPGA的種子.bit文件。像你這種剛剛接觸神域靈鎧的人，直接點擊Generate programming file是個方便的選擇。在一個如果哪一步出現錯誤要想重新開始，右鍵會出現rerun（從新開始），點擊即可?！?br />
“是這樣，小雅姐你太厲害了。這樣我就算會使用神域靈鎧了吧”沒等小雅開口，一陣古老的聲音響起，震得文刀感覺自己的靈魂都在顫抖。小雅也好不到哪去。
“你是？”文刀勉強的問到。
“我是神域靈鎧ise的靈魂，小子，你以為你會這些就能操控我了嗎，也去許他的ise小輩可以，但我神鎧至尊怎么可以那么順便，現在給你3個時辰完成我給你的三個任務，如無法做到你就不配做我的使用者，就想毀滅。。哈哈。。。第一個ip核建立，第二edk建立，第三ucf建立”隨即聲音消失
“小雅姐什么是ip核，雖然你說過一嘴但我完全不懂呀，還有edk，那不是神器中的百變魔刃，在神域靈鎧ise中也能使用嗎？”文刀有些著急。
“真沒想到，你的神器認主竟然如此發雜，在以往的記載中重來沒有過，在大陸古籍中，第一次做到以上程度也就會被認可。看來之前那么順利是暴風雨前的平靜呀。神域靈鎧ise做為5大神器之首不單單是因?yàn)樗腿f法宗卷結合起來威力無比，還在與通過神域靈鎧可以和其它神奇溝通，在神域靈鎧ise的結界內就能對它神器進行操縱。這edk的添加就是對百變魔刃的控制，百變魔刃EDK雖然可以獨立使用，在有了神域靈鎧的加持其威力會更加完善。而ip核是上古眾神在產生神器復制品時，擔心后代重走舊路，而使一些常用的工程凝聚成核，只要在神域靈鎧ise中對這些凝聚的ip核進行例化添加，即可實現一定的功能，讓使用者大大降低開發難度。而最后的ucf是將靈魂震懾種子.bit和萬能精靈FPGA結合的切入點，每個精靈都有屬于自己的接口，只有通過這些接口，種子.bit文件才能進入到萬能精靈FPGA核心內部。這三種使用方法也是有一定基礎的神器使用者才可以理解的能力。既然你是初學者，能夠完成就看你個人造化，抓緊時間按我說的做”
“好，我一定行的”
“右鍵xc6slx25t—2fgg484下的hello_fpga?！?/p>
“小雅姐，操作完了，恩，這個界面好熟悉”

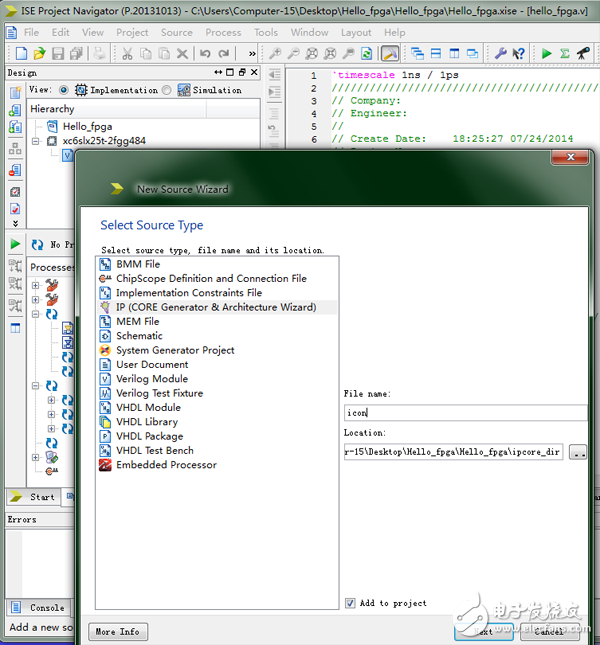

“你的觀察力不錯，在之前操作出現過，只不過在神域靈鎧ise領域內，其受到能量增幅，有所改變，增加里一些改變，其中chipscope definition and connection file是和護魂頭盔chipscope的連接節點，現在沒時間就不和你細說。Implementation constraints file是就你任務的第三個ucf約束文件。其他的有時間在和你說。點擊ip（core generator & architecture wizard）在file name中命名”
“起什么名都可以嗎？”
“對，簡明知義即可。”
“小雅姐，這個干什么的？”
“這是ip核選擇界面”
“我到底該選那個，好多呀”文刀開始有些慌亂，神域靈鎧的ise的反噬已經開始表現，面對密密麻麻的ip核，文刀有些不知所措，冷汗從額頭滲出。
“控制情緒，ip核雖多，但只要知道其對應作用就好找了，每個大文件夾都是其作用的歸類 ，文件夾下是就是不同功能的ip核，其實現功能就是他英文名字面意思，其中灰色則是不可用。你現在選取仿真測試用的icon ip核”
“好”文刀強穩心神，理清思路，一步步找到了iconip核?？吹轿牡兜男袆?dòng)，小雅不自禁贊嘆。
“文刀堅持住，這iP建立馬上就要完成了。下面是ip核的內部結構，不同的ip核內部結構也不相同，可以按照英文指示選擇設置，實在不清楚可以點擊datasheet，其相關的羊皮卷會寫明一切”
“好了，可以了，等待一會，馬上就好了，你休息一下吧”小雅關心的說道。
“謝謝你，真沒想到，建立個ip核如此耗費心神，要是沒有你的指點，想找到自己需要的ip還真需要尋找一番，只怕找了數遍也找不到，到時心神混亂可就不妙了?！?/p>
“是呀，神域靈鎧ise功能雖然強大，但對使用的心神干擾巨大，以后你一定要穩住心神，才能解決問題。好了，ip核已經建好了，看見hello-fpga下面那個小的燈泡沒，那個就是ip核。在processes中雙擊View HDL Functional Model可以看到ip核的例化模塊。而雙擊View HDL Instantiation Template則會看到ip核的結構原語。”
“小雅姐，你老說例化例化的，什么是例化呀？”
“這個你也不要急，等這次任務完成，去學習使用萬法宗卷verilog時自然就明白了”
“小雅姐，我休息好了，開始下一個吧”
“呵呵，你還是真實有點實力，一般的使用者，能夠使用以上這些早找借口快活去了?！?/p>
“小雅姐，我這也是神器器魂所迫呀”
“好，咱們就開始，仍然右鍵xc6slx25t—2fgg484下的hello_fpga在下圖中選擇Embedded Processor，在file name中將其命名為edk，這里仍然沒有什么要求，簡明知義即可?！?br />
“這里不用在乎，問你需不需要?jiǎng)?chuàng)建一個新工程，BSB（base system builder wizard）”小雅快速的說。
“建立好了，帶紅球球圖標的那個就是”
“小雅姐，這個還很順利呀”
“恩，神器器魂還是講理的，只讓你生成，如果讓你在這里使用百變魔刃EDK，你能活著完成那就不正常了。難度可想而知，以后有時間學百變魔刃edk使用方法時在說，現在不要深究，以免亂了心智。選中EDK后，在processes下，Generate Top HDL source 是在ise中生成EDK的頂層例化文件。另外兩項帶export hardware字樣的是在ise中調用sdk。”
“啊”小雅尖叫
“怎么了小雅姐?！?/p>
“時間快不夠啦，還有一項任務，快抓緊?！?/p>
時間飛快，文刀核小雅都忘了時間的長度。
“和上面的方法一樣，這次點擊implementation constraints file 命名同樣 ”小雅急切的說，雖然時間緊迫。但文刀經過上面的壓力已經變得穩重。
“還好時間夠用，看見沒文刀，那個后綴為UCF的就是約束文件。”
“可是我怎么使用呢”
“神域靈鎧ise屬于神器級別，其本身反噬雖然巨大，但也有一些方法可以減小反噬效果。當你不知道該什么辦時，神器ise已經為你準備了一些簡單的應對措施，你看！在工具欄中有個小燈泡，就是下圖最右邊，點開它，會出現圖片中間的圖像。這里TCL包含仿真時序?qū)懛?，UCF就是ucf文件的語法，vhdl和verilog就是宗卷的部分使用，等到你修煉萬法宗卷時我們?cè)诨氐酱说卦敿?xì)解釋。”
“對了文刀，ucf約束文件還有一種生成方法，你看下圖中user constraints下有I/O pin planning …,這是聯合planahead來進行約束?！?/p>
“什么是PlanAhead”
“planAhead也是一種強大的神器，在遠古，他的能力較神域靈鎧ise弱，所以被神域靈鎧ise收服。其實他的能力很是強大，等你達到一定高度，得到神器Vivado時，就能看到他強大的身影。”
小雅的話音剛落。古老的聲音又一次出現，“小伙子，不錯，雖然你僥幸過關，也有高手幫忙，但初學至此也算不宜。要想得到神域靈鎧ise的精髓要不斷學習，不斷思考， 方成大業。此次我器魂蘇醒需要精修，下面的時間你去和百變魔刃打打交道吧，哈哈。。?！?/p>
文刀長出一口氣，看看磨練才剛剛開始。
