【摘　要】　基于EPP協議的特點，應用復雜可編程邏輯器件（CPLD）開發了移位寄存器輸出接口。介紹了EPP協議和接口的Verilog HDL描述。
??? 關鍵詞：增強型并行端口（EPP），移位寄存器輸出，CPLD，Verilog HDL

1　引　言

　　由于ISA總線插槽在臺式機中逐漸減少，甚至消失，微機控制系統中越來越多地利用并行口進行數據傳送。增強型并行端口EPP（Enhanced ParallelPort）不但與傳統的標準并行端口（SPP）兼容，而且傳送速率可以達到500k～2Mbyte／s（相當于ISA總線的傳送速率），特別是EPP提供了硬件握手信號，為軟硬件設計提供了方便。因此，工業控制中基于EPP的應用日益廣泛。
??? 一些諸如熱印頭，LED顯示驅動器等點陣控制器件，由于控制點數多，一般使用移位寄存器接收數據。若采用并行I／O口產生移位寄存器輸出數據和同步脈沖，通常需要多個I／O讀寫周期。這里介紹一種利用EPP并行端口擴展移位寄存器輸出接口的方案，可在一個I／O讀寫周期完成一個字節的輸出，達到高速傳送的效果。

2　EPP協議簡介

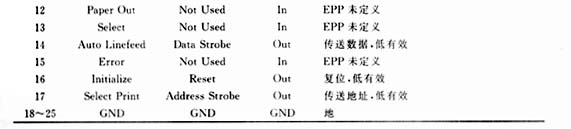

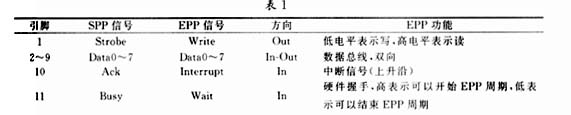

　　EPP協議是IEEE1284中規定的一種雙向傳送并行接口，它保持了與標準并行口（SPP）的兼容性。表1是SPP和EPP的引腳定義及其功能。

　　其中，引腳12、13、15 EPP未定義，用戶可以根據需要靈活使用。

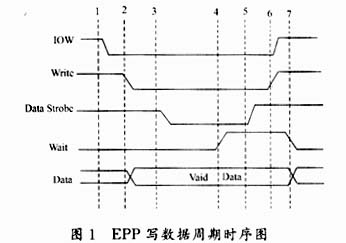

　　EPP寄存器占用8個相鄰的I／O地址空間?；刂罚?～＋2與SPP相同，分別為SPP的數據寄存器、狀態寄存器和控制寄存器，對它們進行I／O操作不會產生EPP讀寫周期。基地址＋3為EPP地址口，基地址＋4為EPP數據口，對他們進行I／O操作就可以產生EPP地址或數據的讀寫周期。 　　EPP協議規定了四種數據傳送周期：寫數據周期、讀數據周期、寫地址周期、讀地址周期，圖1是EPP寫數據周期的時序。Wait是硬件握手信號，ISA讀寫周期開始后，若Wait為低，則表示可以開始EPP寫數據周期，這時Data Strobe（或AddressStrobe）變低，進入EPP寫數據周期（時刻3），然后等待Wait變高。當Wait變高時，表示可以結束EPP讀寫周期，Data Strobe（或Address Strobe）變高，結束EPP寫數據周期（時刻5），隨后ISA讀寫周期結束?？梢娨粋€(gè)數據或地址的傳送是在一個ISA周期內完成的，因而可以達到ISA的傳送速率。在EPP周期內，若推遲Wait變高，則可以延長EPP周期。使得計算機與外設在速度上能夠匹配。為防止系統在沒有外設時鎖死，EPP控制器設有看門狗，通常在ISA周期開始10μs后，若Wait沒有響應，控制器會結束I／O周期，并產生EPP超時錯誤，狀態寄存器的bit0（超時標志位）置位。

3　移位寄存器輸出接口的實現

　　本文提出的EPP并行口擴展移位寄存器輸出接口方案，主要用了Wait握手信號。在移位寄存器移位過程中，保持Wait信號為低，阻止EPP周期結束，使移位輸出在一個EPP周期內完成。另外使用一個計數器來控制移位寄存器移位，保證一個EPP周期內只發生8個移位動作，以防數據出錯。

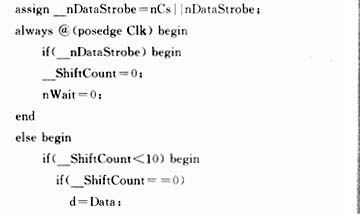

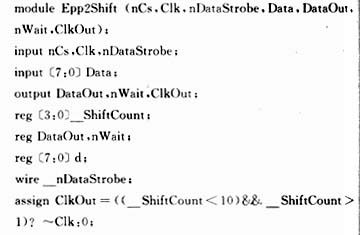

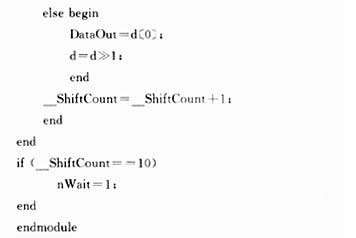

　　硬件電路使用Altera公司的復雜可編程邏輯器件（CPLD）來實現。其結構用Verilog HDL語言描述。其中，nCs為片選信號，由地址譯碼產生（地址輸出及譯碼的描述省略），Clk為外部時鐘源，DataOut和ClkOut分別為輸出數據和輸出同步脈沖。為防止系統超時，Clk應有較高的頻率，大約為10 MHz左右。接口的Verilog HDL描述如下：

4　結束語

　　用EPP并行口擴展移位寄存器輸出接口，充分利用了EPP的握手信號，因而在軟件設計時不需要對移位寄存器的狀態進行查詢，只需對基地址＋4端口進行寫操作，即可完成一個字節的移位寄存器輸出，簡化了軟件編程，實現了高的傳送速率（傳送速率可達8Mbit／s）。以此為例還可擴展出多路開關量通道等接口。

1　Institute of Electrical and Electronics．IEEE Standard Signaling Method for a Bidirectional Parallel Peripheral　Interface for PersonalComputers．IEEEStd 1284，2000
2　宋萬杰等．CPLD技術及其應用．西安：西安電子科技大學出版社，1999
3　J．Bhasker．Verilog HDL硬件描述語言．北京：機械工業出版社，2000
