系統原理框圖如圖1所示。傳感器采集的參數在測量現場經DS2450把模擬信號直接轉換為數字量，并傳輸給微處理器，由于系統采用了單總線驅動電路，傳輸距離能達到200米。工作時，每個AT89C2051通過單總線實現多路多參數的巡檢，搜索出超出預先設定的參數極限值的傳感器，啟動報警指示燈，液晶顯示模塊LCM12864ZK顯示數據(每組傳感器有3個，分別放在同一個空間的不同點)。

　　DS2450是單總線式4通道逐次逼近式A/D轉換器，即有A、B、C和D四個模擬電壓輸入通道，其由單5V電源供電，也可采用寄生電源方式供電。
　　DS2450內部有24個地址毗連的8位存儲器，分成3頁，每頁8字節。
　　第0頁為A/D轉換結果存儲器。每個通道占2個字節，共16位，芯片上電復位時該頁清0；其中00H、01H存儲A通道轉換結果，其余通道依次類推。
　　第1頁為A/D轉換控制與狀態存儲器。08H、09H對應于A通道，其余通道依次類推。
　　第2頁為各通道輸入高/低限報警值存儲器。10H存放A通道低門限8位報警值、11H存放A通道高門限8位報警值，其余通道依次類推。
　　DS2450的通道選擇字和預置控制字用于選擇參與A/D轉換的通道及轉換前轉換結果存儲器的初始化。
　　值得的注意是：如果DS2450由VCC供電，必須在上電完畢后向地址1CH寫入40H，使模擬電路永久地保持在工作狀態。限于篇幅，詳細資料讀者可查看參考文獻［1］。?

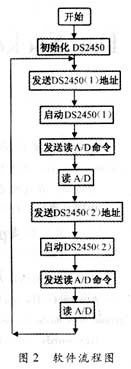

　　在系統上電后，首先初始化DS2450(為了提高系統的穩定性，DS2450設置為8位的分辨率)，并在線搜索DS2450的注冊碼(如只有一個單總線器件，可省去該步)，即DS2450的地址，啟動A/D轉換，讀取模擬輸入通道的A/D轉換值，圖2為軟件流程圖。

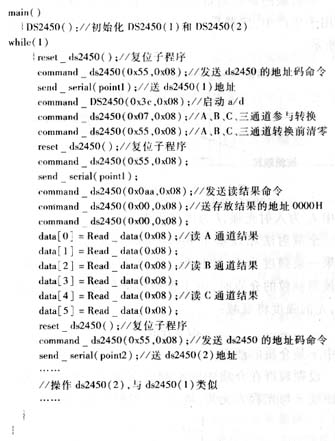

　　由于系統采用單總線協議，必須嚴格遵守單總線協議的時序。在主機發送完數據后，必須接受DS2450回送的2個字節的CRC冗余校驗字節和要寫入的數據，否則，通信會失敗。主機根據接受的校驗碼和數據可以判斷DS2450是否接受到正確的數據，以此來決定主機是否需重新發送命令和數據(詳見參考文獻［1］)，以下是部分程序。
　　

　　在作者主持的一項課題中，成功的應用該方法實現了多點溫度、濕度、光照和二氧化碳的檢 測，運行效果良好。
