一種RS232/RS485/RS422接口轉換器說明

?

DM485系列轉換器是標準RS232/RS485/RS422轉換器，完成串口 RS232 與 RS485 / RS422之間的電氣轉換，可將最大通訊距離延長到1200米（4000英尺）。

DM485采用基本三線制方式：（TXD，RXD，GND），使用時無需任何軟件驅動，產品采用工業級產品設計（適用溫度范圍－40℃～+85℃），內含靜電釋放保護，具有抗雷擊功能，適用于各種工業、民用場合。

一、原理說明

RS232接口是一種用于近距離(最大30－60米)、慢速度、點對點通訊的通訊協議，在RS232中一個信號只用到一條信號線，采取與地電壓參考的方式，因而在長距離傳輸后，發送端和接收端地電壓有出入，容易造成通訊出錯或速度降低。

RS485/422接口采用不同的方式：每個信號都采用雙絞線(兩根信號線)傳送，兩條線間的電壓差用于表示數字信號。例如把雙絞線中的一根標為A(正)，另一根標為B(負)，當A為正電壓(通常為+5V)，B為負電壓時(通常為0)，表示信號“1”；反之，A為負電壓，B為正電壓時表示信號“0”。RS485/422允許通訊距離可達到1200米，采用合適的電路可達到2.5MB/s的傳輸速率。

RS422與RS485采用相同的通訊協議，但有所不同：RS422通常作為RS232通訊的擴展，它采用兩根雙絞線，數據可以同時雙向傳遞(全雙工)。RS485則采用一根雙絞線，輸入輸出信號不能同時進行(半雙工)，RS485可用于多點通訊，一條信號線上可連接多個設備，它通常采用主/從結構。

在DM系列的轉換器中，僅用到COM端口的3根線：TXD，RXD，GND(它們分別是D型接口的3腳，2腳和5腳)，TXD為信號輸入線，RXD為信號輸出線，GND為地。

在RS485(半雙工)通信中，發送信號時，由TXD輸出的RS232信號經發送器(A和B)輸出，轉換為RS485信號；接收信號時，RS485信號經接收器(A和B)接收并轉換為RS232信號，傳給RXD。

在RS422(全雙工)通信中，因信號的輸入和輸出分開，所以需要兩根雙絞線來傳送輸入和輸出信號，標為A、B、Y、Z(A為輸入信號的正極，B為輸入信號的負極，Y為輸出信號的正極，Z為輸出信號的負極)。發送信號時，由TXD輸出的RS232信號經發送器(A和B)輸出，轉換為RS485/RS422信號；接收信號時，RS485/RS422信號經接收器(Y和Z)接收后傳給串口的RXD。

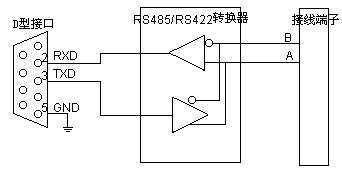

圖1：DM系列RS232/RS485/RS422接口轉換器原理圖（半雙工）

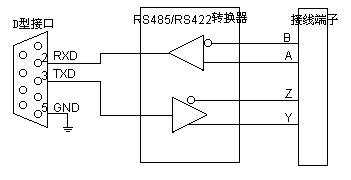

圖2：DM系列RS232/RS485/RS422接口轉換器原理圖（全雙工）

二、典型接法

DM485的輸出端最多可以連接256個RS485接口，其典型接法如圖3（半雙工）和圖4（全雙工）所示。在最遠的兩個終端上，輸入和輸出端之間各需接上一個120歐姆的電阻。在RS485/RS422的接口連接時，甲接口的輸出端接乙接口的輸入端，雙絞線的正極接正極，負極接負極；甲接口的輸入端接乙接口的輸出端，雙絞線的正極接正極，負極接負極。

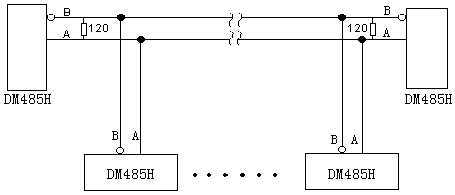

圖2：DM485H（半雙工）的典型接法

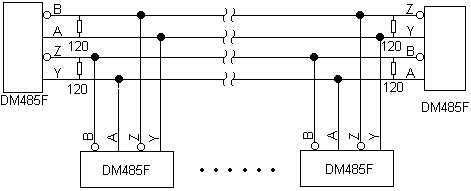

圖4：DM485F（全雙工）的典型接法

三、具體應用

DM485系列轉換器的一端為9芯D型接口，可直接與RS232標準接口連接；另一端為接線端子，即RS485/RS422接口。在RS485接口（半雙工）中接線端子上用了2組引腳：兩組輸入(B，A，兩組內部短接，系統擴展用)。轉換器通過D型接口與RS232標準串口相連，通過接線端子與RS485接口相連。在RS422接口（全雙工）中接線端子上用了三組引腳：一組輸出(Y，Z)，兩組輸入(B，A，兩組內部短接，擴展用)。轉換器通過D型接口與RS232標準串口相連，通過接線端子與RS485/RS422接口相連。

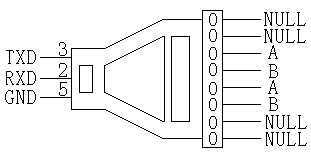

圖5：DM485H的具體應用接線圖

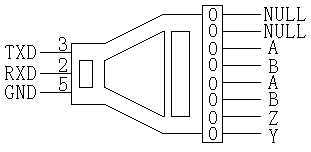

圖6：DM485F具體應用接線圖

四、注意事項

1、在長距離傳輸中，一定要使用用雙絞線

2、多終端傳輸時，距離最遠的兩個終端上，輸入和輸出端之間一定連接120歐姆的電阻。
