用8位總線控制、應用廣泛的12位通用

電路的功能

以測量或控制為目的的模擬電路需要12位分辨率。本電路用8位總線控制得到廣泛應用的12位D-A轉換器DAC80，這是一種通用性極強的電路。可很方便地用跨接線選擇輸出極性和輸出電壓范圍等。

電路工作原理

8位微型計算機的數據是用8位并行輸出的，除串行輸入的D-A轉換器外，一般必須把數據分成兩組輸入、并加以調整。要求數據鎖存器應為16位。先把D7~D4這四位數據鎖存在低位字節，用下一個時鐘脈沖同時把已鎖的4位數據和高位字節送人12位D-A轉換器。

DAC80-CB1-V是地進制輸入的電壓輸出D-A轉換器，其基準電壓為6.3V，接在REF-IN端，也可把跨接線J1去掉，從外部輸入。當需要使用多個DAC，使電路具有跟蹤特性時，多采用這種方法。BP為雙極置偏端子，若輸出雙極性電壓，可將跨接線J2短路，用內部的6.3K電阻使1MA的電流流過。

用接在正負RCC的可變電阻進行增益調整和調零，如電源不穩，應采用齊納二極管使其穩定，然后再接到VR1和VR2上。

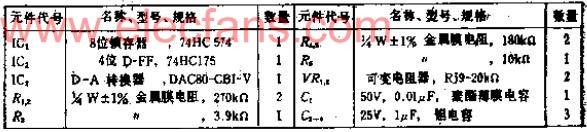

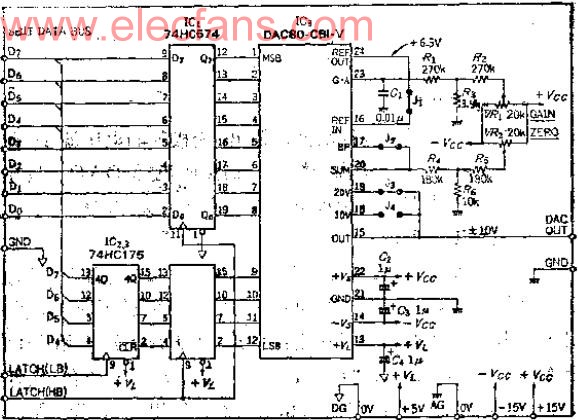

跨接線J3和J4用來選擇輸出幅度，J3短路可輸出20VP-P電壓，J4短路?？奢敵?0VP-P電壓，所以在設計電路底板時應考慮設置跨接線插孔，本電路圖為雙極性輸出、電壓為正負10V的接線狀態。

組裝注意事項

12位數據輸入線要盡量短，并用外層接地的屏蔽線，以免邏輯信號與模擬電路耦合。因為DAC80的引線1~12均為邏輯輸入，所以在IC下面布置了地線。

應特別注意，求和連接的引線20和BP置偏的引線17均為微弱電平引線，為了避免與其它引線耦合，要縮短走線長度，并且必須用外層接地的屏蔽線。

為了提高輸出電壓0V的精度，模擬量和數字的接地要明確分開，兩部分的地線可在D-A轉換器附近相接，或在電源地線端子處相接。

關于D-A轉換器：輸入數據一變，由于同步，內部電流也要改變，所以在IC附近加了電源旁路電容C2、C3。
