基于MachXO設計的PLD控制開發技術

本文介紹了MachXO PLD系列的主要特性，MachXO PLD控制開發套件主要特性以及MachXO LCMXO2280C控制評估板方框圖，電路圖和材料清單（BOM）。

MachXO PLD是Lattice 公司的非易失的可以無限次重新配置的可編邏輯器件PLD），具有256-2280個查找表（LUT），73-271個I/O，多達27.6Kb sysMEM嵌入?yún)^(qū)塊RAM，多達7.7Kb分布式RAM，可編程的sysIO?緩沖器支持LVCMOS 3.3/2.5/1.8/1.5/1.2,LVTTL.PV和LVDS，Bus-LVDS,LVPECL,RSDS,器件支持3.3V,2.5V,1.8V或1.2V電源，IEEE 1532兼容的在系統編程，主要用在各種終端市場包括消費類電子，汽車電子，通信，計算，工業和醫療。

MachXO PLD主要特性：
?
Non-volatile, Infinitely Reconfigurable

? Instant-on – powers up in microseconds

? Single chip, no external configuration memory required

? Excellent design security, no bit stream to ? intercept

? Reconfigure SRAM based logic in milliseconds

? SRAM and non-volatile memory programmable through JTAG port

? Supports background programming of? non-volatile memory
?
Sleep Mode

? Allows up to 100x static current reduction ?
?
TransFR? Reconfiguration (TFR)

? In-field logic update while system operates
?
High I/O to Logic Density

? 256 to 2280 LUT4s

? 73 to 271 I/Os with extensive package options

? Density migration supported

? Lead free/RoHS compliant packaging
??
Embedded and Distributed Memory

? Up to 27.6 Kbits sysMEM? Embedded Block RAM

? Up to 7.7 Kbits distributed RAM

? Dedicated FIFO control logic
?
Flexible I/O Buffer

? Programmable sysIO? buffer supports wide range of interfaces:

sysCLOCK? PLLs

? Up to two analog PLLs per device

? Clock multiply, divide, and phase shifting

System Level Support

? IEEE Standard 1149.1 Boundary Scan

? Onboard oscillator

? Devices operate with 3.3V, 2.5V, 1.8V or 1.2V power supply

? IEEE 1532 compliant in-system programming

MachXO PLD系列產品：

MachXO PLD控制開發套件

MachXO Control Development Kit

The MachXO?Control Development Kit is a platform for rapidly prototyping system control designs using MachXO PLDs. The kit features the MachXO LCMXO2280 device, Power Manager II ispPAC-POWR1014A, 2 Mbit SPI Flash and 1 Mbit SRAM memory, a temperature sensor, an expansion header for I2C and SPI interfaces, and several LEDs and user switches.

Using the preloaded?control system-on-chip (Control SoC) design provided with the development kit, you can now test within minutes board?control functions including fan speed control based on temperature monitoring, LCD?control, complete power supply monitoring and reset distribution in conjunction with the Power Manager II POWR1014A and 8-bit LatticeMico8 microcontroller.?You can then build your own designs using the free downloadable reference design source code, implementing these features in less than an hour. The board also features USB channels for JTAG programming and debugging from a host PC. A prototype area provides access to a variety of PIO banks of the MachXO PLD and the on-board I2C bus. The board can be controlled with a menu driven interface via terminal programs running on a host PC.

MachXO PLD控制開發套件主要特性：

The MachXO Control Evaluation Board features the following:

Preloaded Control SoC demo

MachXO LCMXO2280

Power Manager II ispPAC-POWR1014A

2Mbit SPI Flash & 1Mbit SRAM?

I²C temperature sensor

Current and voltage sensor circuits

On-board fan

Interface to 16 x 2 LCD panel *

SD?memory and Compact Flash memory card sockets *?

Audio output channel

Expansion header for SPI & I²C

LEDs & switches

Standard USB cable for device programming and I²C communication

RS-232/USB &?JTAG/USB interface

3" x 1" prototyping area

RoHS-compliant packaging and process?

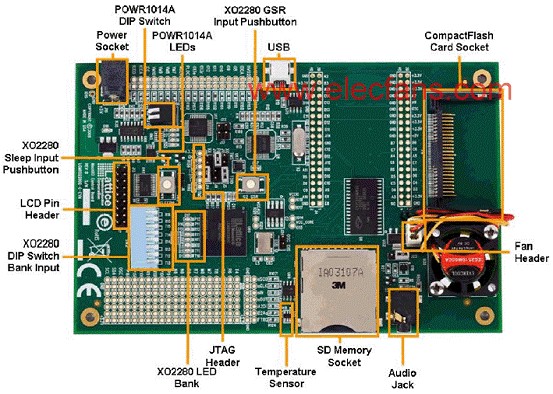

圖1。MachXO PLD控制評估板外形圖（頂視圖）

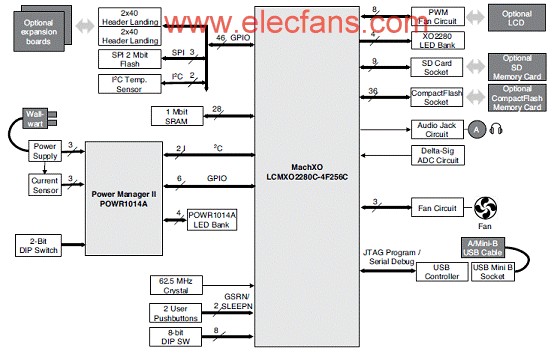

圖2。MachXO LCMXO2280C控制評估板方框圖

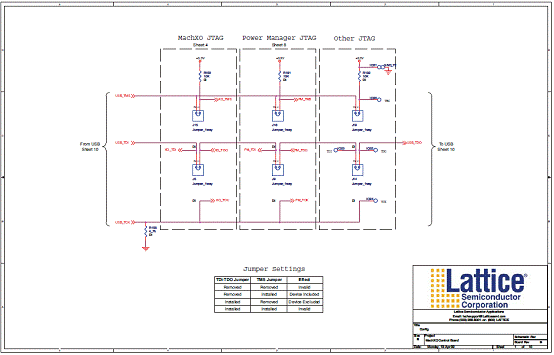

圖3。MachXO LCMXO2280C控制評估板電路：配置

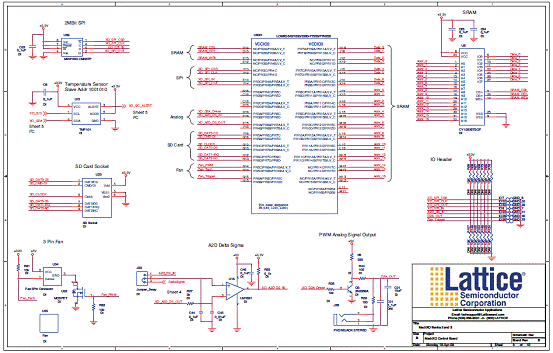

圖4。MachXO LCMXO2280C控制評估板電路：Bank 0和Bank 1

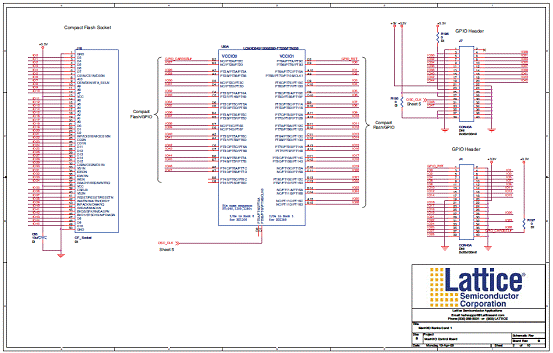

圖3。MachXO LCMXO2280C控制評估板電路：Bank 2和3

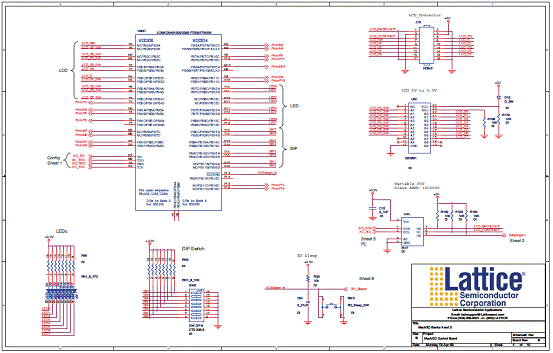

圖4。MachXO LCMXO2280C控制評估板電路：Bank 4和5

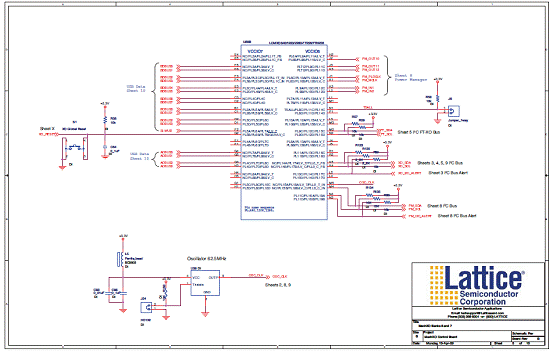

圖5。MachXO LCMXO2280C控制評估板電路：Bank 6和7

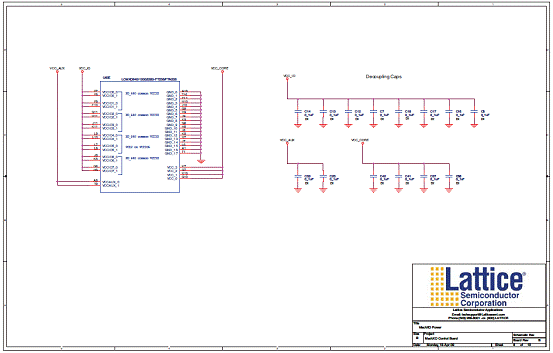

圖6。MachXO LCMXO2280C控制評估板電路：MachXO 電源

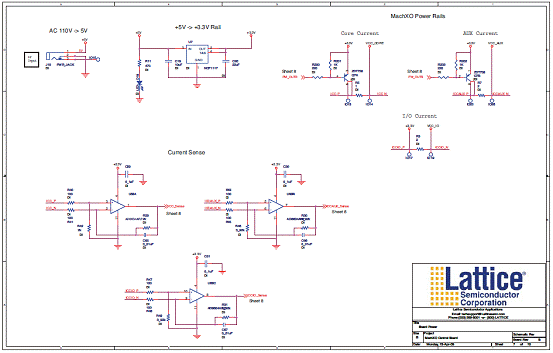

圖7。MachXO LCMXO2280C控制評估板電路：板電源

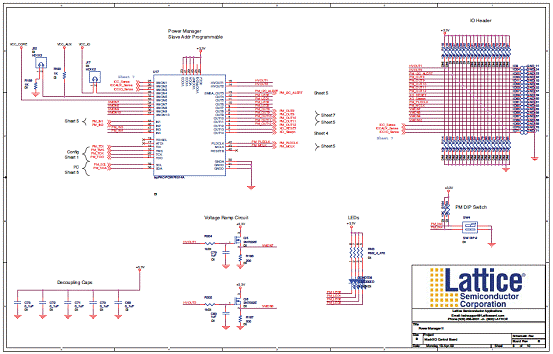

圖8。MachXO LCMXO2280C控制評估板電路：電源管理

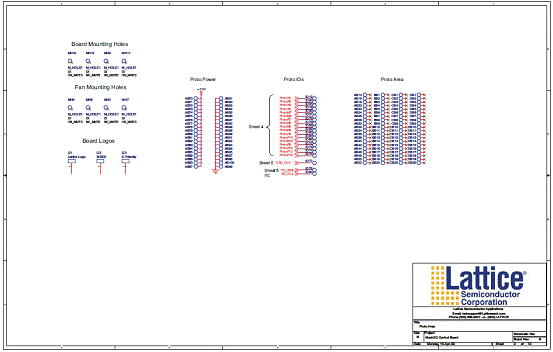

圖9。MachXO LCMXO2280C控制評估板電路：原型區域

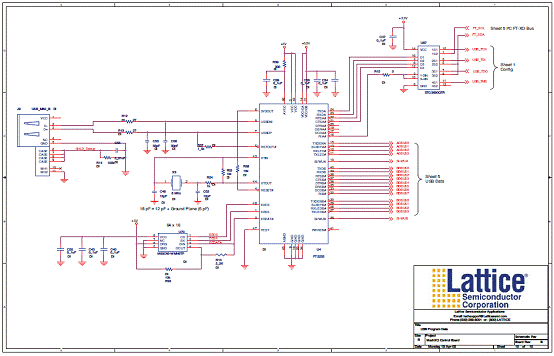

圖10。MachXO LCMXO2280C控制評估板電路：USB程序數據

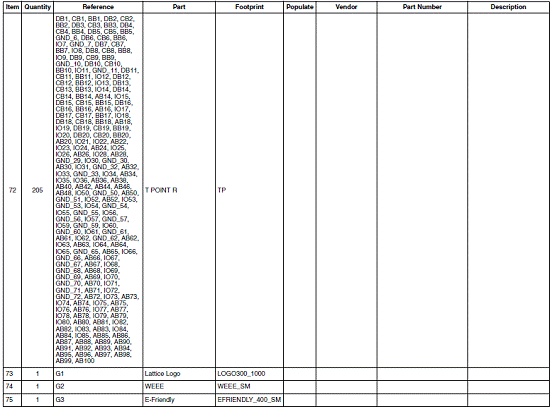

MachXO LCMXO2280C控制評估板材清單（BOM）：
