本文介紹了TOPSwitch-JX系列產品主要特性, 功能方框圖, 高效19V 65W和12V 30W通用輸入反激電路圖,以及采用TOPSwitchTM-JX TOP267VG的薄型36.3W LCD監視器電源主要特性, 電源指標,電路圖, PCB布局圖和所用材料清單(BOM).PowerInt 公司的TOP267VG是TOPSwitch-JX系列產品,集成了725V功率MOSFET,高壓開關電流源,多模式PWM控制,振蕩器,熱關斷電路,故障保護以及其它控制電路.主要用在反激AC/DC轉換器

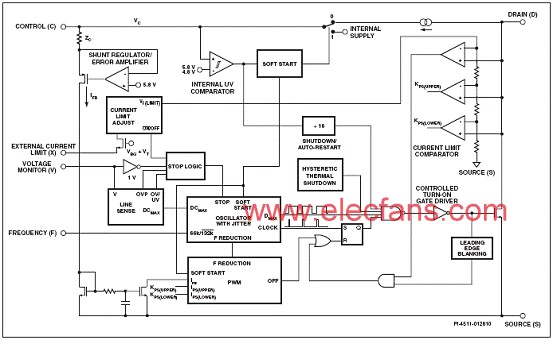

圖1.TOP264-271功能方框圖 (E和V封裝).

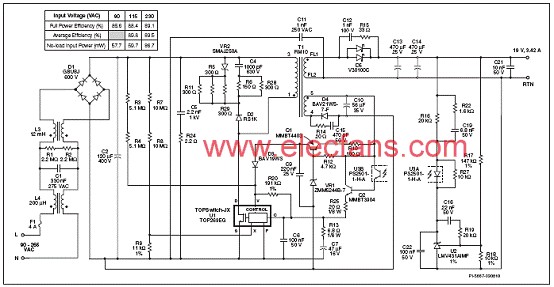

圖2.TOP264-271高效19V 65W通用輸入反激電路圖

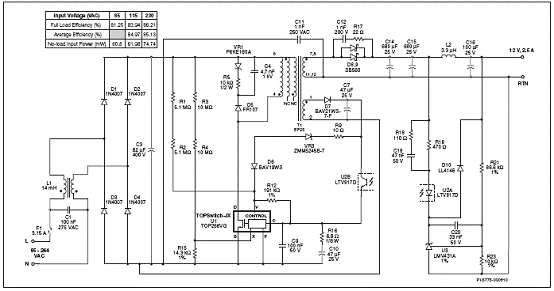

圖3.TOP264-271高效12V 30W通用輸入反激電路圖

采用TOPSwitchTM-JX TOP267VG的薄型36.3W LCD監視器電源薄型36.3W LCD監視器電源主要特性:

Low profile <12 mm component height

Very low standby consumption
?
<100 mW input power with 6 mA load on 5 V output at 230 VAC input
?
<90 mW input power with 5 mA load on 5 V output at 230 VAC input
?
Very low no-load input power
?
No-load Input power of 55 mW at 230 VAC input
?
High full-load efficiency
?
>82% efficiency at 90 VAC / 60 Hz
?
Low TOPSwitch-JX device temperature
?
<92℃ at 90 VAC, 60 Hz, 25℃
?
<100℃ at 90 VAC, 60 Hz, 40℃
?
>12 dB margin on conducted EMI
?
Hysteretic output overvoltage protection

Hysteretic output short-circuit protection
?
Hysteretic thermal overload protection with large hysteresis prevents board

temperatures >100℃

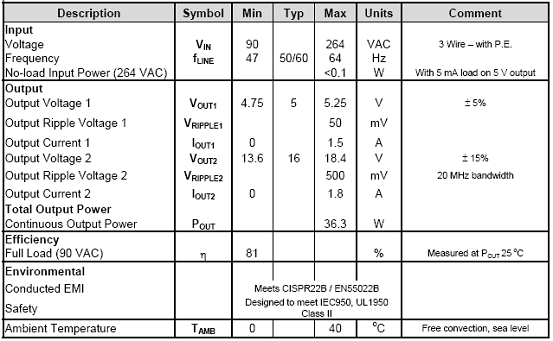

薄型36.3W LCD監視器電源指標:

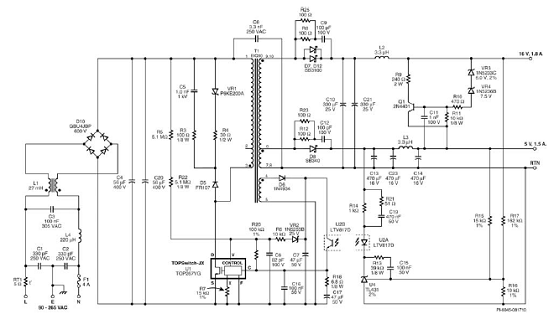

圖4.薄型36.3W LCD監視器電源電路圖

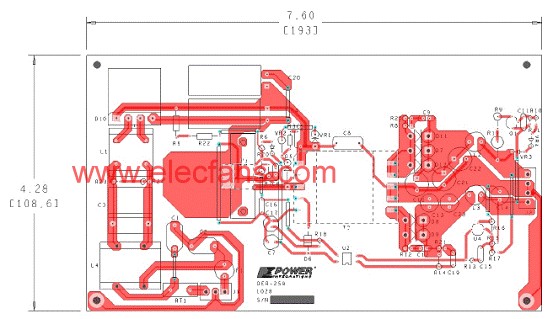

圖5.薄型36.3W LCD監視器電源PCB布局圖

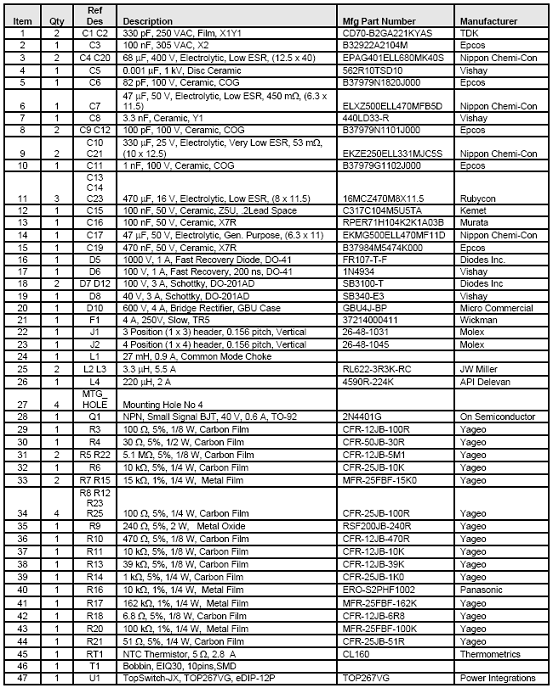

材料清單(BOM):

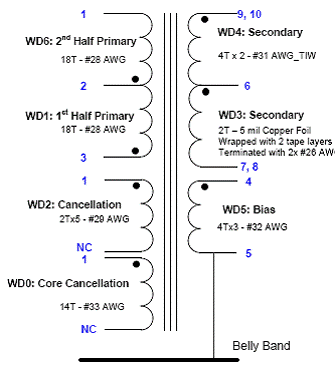

圖6.變壓器電特性圖
