以太網(Ethernet)作為應用最廣泛的局域網技術異軍突起，已經迅速走向工業自動化控制領域的前臺。CPCI總線系統插槽有限，設計基于CPCI總線的多網口卡可節省空間，又可以滿足狀態監測及故障診斷系統要求的實時和大數據量傳輸。

　　1模塊總體設計

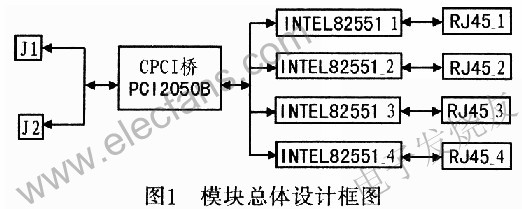

　　該模塊采用CPCI并行總線進行設計。圖1給出該模塊總體設計框圖，其中，通過PCI橋擴展總線分別連接4片INTEL82551，由于INTEL82551內部已集成PCI接口，PCI橋可實現與INTEL82551之間的無縫連接。J1和J2為CPCI的接口插件。

　　2CPCI總線結構模塊

　　2.1原理和結構

　　在1條PCI總線上如果連接過多的電氣負載或設備，總線不能正常工作。通過在系統內另外增加1條或多條PCI總線，問題可以得到解決。在系統內擴展另1條PCI總線，唯一的方法是使用PCI-PCI(即P2P)橋進行系統擴展。P2P橋是特殊的PCI設備，可把系統中的PCI總線粘合在一起。P2P橋在系統中連接主從兩條PCI總線，它作為上一級總線的一個負載，通過對PCI信號的重新驅動和仲裁，而向下可以驅動一個總線段。

　　其作用是協調2條PCI總線之間的數據傳輸，監視在這兩條PCI總線上啟動的所有交易，并決定是否將交易傳送通過另一條PCI總線。當橋確定將一條總線上的交易傳送到另一條總線時，橋必須充當交易總線的總線目標，以及交易的目的總線的主設備。系統設計者也可以安裝多個P2P橋。

　　2.2PCI2050B簡介

　　根據系統集成的特性，這里選擇TI公司的PCI2050B橋接器來實現P2P橋。PCI2050B屬于透明的PCI-PCI橋，在2個32位最高工作頻率66MHz的PCI總線之間提供橋連接。該橋支持突發模式(burstmodetransfers)，極大增加了數據的吞吐量，橋的總線數據路徑(tmstrafficpaths)獨立工作。橋的主、從總線分別可以工作在3.3V或者5V的環境下，而橋的核心邏輯工作在3.3V，以減少功耗。主機軟件通過內部寄存器對橋進行操作。通過內部寄存器既可以得到標準PCI的狀態，也可以對主、從總線進行控制。橋的PCI配置頭只能通過主PCI接口來操作。PC-I2050B帶9個從總線，除了為每個從總線提供內部仲裁外，也可為系統提供外部仲裁。PCI2050B提供10個從側時鐘輸出。

　　2.3PCI橋的設計

　　根據該模塊總體設計框圖，系統設計需要注意以下幾個方面。

　　2.3.1時鐘設計

　　圖2為PCI2050B的時鐘設計框圖。

　　該時鐘設計要點如下：

　　1)PCI2050B有2個獨立的時鐘域，主接口受主側輸入時鐘P_CLK的控制，從接口受從側輸入時鐘S_CLK的控制。這2個時鐘相互獨立，但保持同步，而且從側的時鐘頻率不能高于主側的時鐘頻率。P_CLK與S_CLK最大延時不得超過7ns，S_CLK不能超前P_CLK。

　　2)PCI2050B的從側有10個時鐘輸出S-clkout[9：0]，其中9個時鐘輸出可以供給擴展的PCI槽，為保證時鐘輸出同步，另1個必須反饋給從側的輸入時鐘S_CLK，每一個時鐘只能驅動一個負載。

　　3)為了減小時鐘的信號反射，輸出到擴展槽的9個時鐘輸出必須在起始端加串聯電阻匹配，匹配電阻阻值與電路板特征阻抗大小有關，對65Ω的傳輸線，選用50Ω串聯匹配電阻。

　　4)為了減小這些時鐘之間的抖動，供給擴展槽(或擴展設備)的9根時鐘線(9個S_clkout)與S_CLK必須等長。所以，從S_clkout[9]輸出反饋至S_CLK的時鐘線長度應等于從PCI2050B的時鐘輸出引腳到擴展設備的時鐘線的總長。本模塊擴展4個網口，使用PCI2050B從側的4個輸出時鐘，在PCB布線中這4根時鐘線與反饋時鐘線必須等長。

　　2.3.2中斷設計和IDSEL映射

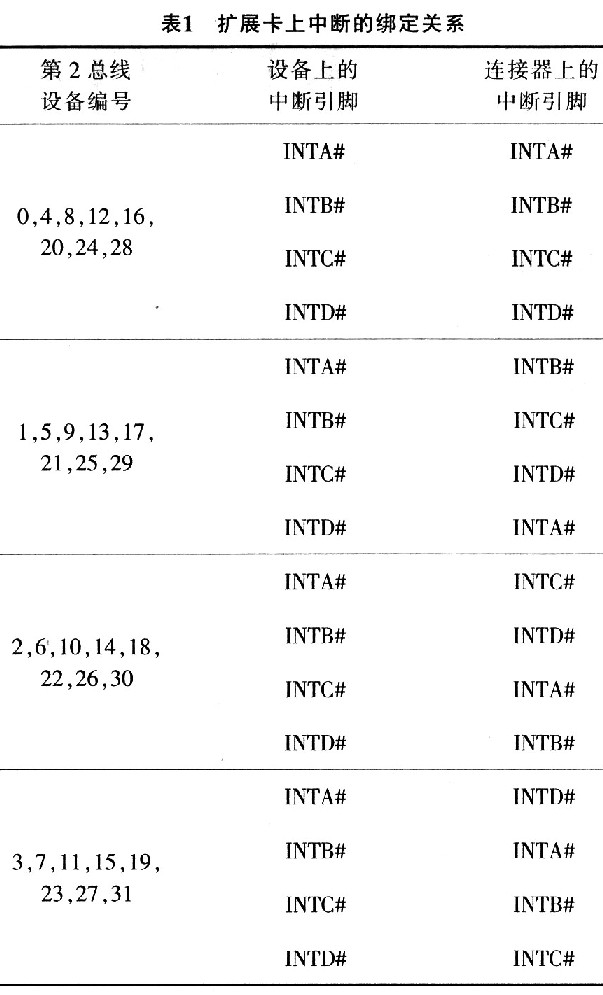

　　PCI2050B支持9個從設備，在初始化配置空間讀寫時，PCI2050B作為上一級PCI總線的操作對象，提供了IDSEL引腳進行器件選擇，該引腳可以連接到高24位PCI總線中的任意一根。同時，為了減少地址線的容性負載，需要在該信號連線上串接一只1kΩ的電阻。本模塊僅擴展一級總線，PCI2050B主側的IDSEL引腳直接連接到CPCI插座J1的IDSEL。對于二級總線側的PCI器件(本模塊為INTEL82551)，其IDSEL引腳經過1kΩ的電阻連接到PCI2050B的S_AD31S_ADl6引腳的任意一根。來自從側上的設備的INT線不通過橋。如果橋位于一個插入卡上，從側設備的中斷線直接接到連接器的中斷引腳(INTA#～INTD#)。本模塊中，PCI2050B是一個橋設備，INTEL82551的中斷引腳直接連接到J1的中斷引腳。所有從設備的中斷線的連接與設備編號(即IDSEL線的連接)有綁定關系，對應關系如表1所示。4片INTEL8255l的IDSEL引腳分別連接到S_AD28、S-AD29、S_AD30和S_AD31，對應的設備編號為12、13、14、15，則器件的中斷引腳INT#對應連接到J1的INTA#、INTB#、INTC#、INTD#。

　　2.3.3PCI2050B工作模式的選擇

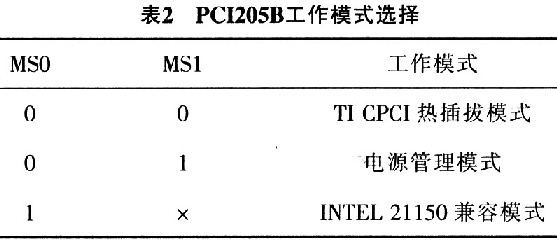

　　PCI2050B有3種工作模式可供選擇：TICPCI熱插拔模式、電源管理模式和INTEL21150兼容模式。選擇引腳分別為MSO，MSl，模式選擇定義如表2所示。

　　根據CPCI總線應用設計的需要，筆者選擇了TICPCI熱插拔工作模式。當PCI2050B選擇TICPCI熱插拔工作模式時，為了確保熱插拔邏輯的正常工作，要求必須將HS_SWICH/GPI03引腳和HSENUM引腳上拉，同時，由于沒有使用PCI2050B的關于GPI0引腳，且因為這些引腳在缺省條件下定義為輸入腳，為了避免誤觸發，將這些引腳全部上拉。

　　3以太網接口

　　本網卡使用4片INTEL82551、4片EEPROM93C46和4片PE68515實現4路以太網網絡接口。INTEL82551是Intel公司的一款高集成的以太網控制器，其主要功能是實現以太網幀的收發。它集成了10Base-T/lOOBase-TMAC控制器和10Base-T/100Base-TPHY控制器，支持?jǐn)?shù)據的全雙工或半雙工傳輸，支持自動協商，支持10/100Mb/s傳輸速率，支持流控機制。

　　3.1INTEL82551與PCI橋的接口設計

　　每片INTEL82551的CPCI總線信號連接到PCI2050B的從側，應特別注意的是信號IDSEL和INT#根據表1一一對應，否則模塊插到系統槽上，系統不能正確驅動模塊。其中1路器件的電路連接，如圖3所示。器件的IDSEL連接到S_AD31上，則器件的中斷INT#連接到J1的INTD#上。

　　3.2Intel82551與傳輸介質接口

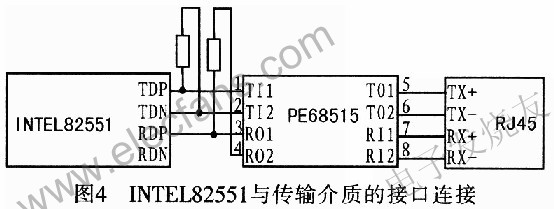

　　使用4片PE68515和4個RJ-45實現傳輸介質接口。每一路接口電路連接，如圖4所示。

　　3.3網卡調試

　　PCB電裝完后，檢查各器件及其他電路是否有虛焊，網卡插于CPCI機箱插槽，在系統設備管理器中可看到模塊屬性，如IDSEL連接AD31，則屬性為PCISLOTl(PCI總線N，設備15，功能O)(N為總線編號)。用EEUPDATE對網卡配置后，模塊可正常收發數據。

　　4結束語

　　本四網口模塊符合PCI2.2規范，已成功應用于3UCPCI機箱的Windows平臺。根據需要可擴展為八網口的CPCI卡，此系列基于CPCI多網口卡，可廣泛用于各類測試設備、有線通信等領域。
