提出了一種使用CPLD解決雙端口RAM地址譯碼和PCI接口芯片局部總線仲裁的的硬件設計方案，并給出了PCI總線接口芯片寄存器配置實例，介紹了軟件包WinDriver開發設備驅動程序的具體過程。

　　隨著計算機技術的不斷發展，為滿足外設間以及外設與主機間的高速數據傳輸，Intel公司于1991年提出了PCI總線概念。PCI總線是一種能為主CPU及外設提供高性能數據通訊的總線，其局部總線在33MHz總線時鐘、32位數據通路時，數據傳輸速率最高可達133Mbps。實際應用中，可通過PCI總線實現主機與外部設備的高速數據傳輸，有效解決數據的實時傳輸和存儲問題，為信號的實時處理打下良好基礎。

　　本文主要提供一種基于PCI總線的數據傳輸系統設計方案，其中雙口RAM起橋梁作用，完成上位機與外圍主控單元之間的數據握手。

　　1 雙端口RAM實現PCI總線接口方案

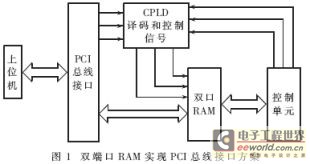

　　本系統主要用于解決上位機與外圍控制單元的數據傳輸問題。上位機運行信息診斷程序，通過PCI總線與外圍控制單元以一定速率傳輸數據，在主機中實時監控并保存數據。由于實現高速實時數據傳輸，數據量大，所以在PCI局部總線上插入一個高速雙端口RAM。雙端口RAM一端作為PCI總線接口的本地端存儲器，一端作為DSP目標存儲器。需要傳輸保存的數據經DSP處理后借助雙端口RAM和PCI總線接口完成了上位機與DSP的數據握手。本文提出的雙端口RAM實現PCI總線接口方案如圖1。

　　考慮到PCI總線接口對局部總線的控制時序比較復雜，需要譯碼和控制電路來實現局部總線的訪問及控制。本系統使用CPLD解決雙口RAM的地址訪問競爭沖突問題。需解決的主要問題有：①PCI接口電路設計；②CPLD地址譯碼和總線仲裁；③PCI總線驅動程序開發。

　　2 PCI接口電路設計

　　PCI卡的設計一般采用兩種方案。一種是根據PCI協議在FPGA或CPLD中實現PCI總線接口控制器，但是由于PCI協議的復雜性，使得開發難度大、周期長；另一種使用現成的PCI接口芯片，用戶開發難度降低，只把重點放在PCI接口芯片局部總線的接口設計和PCI總線配置空間的初始化，而不用速度考慮PCI總線規范上眾多的協議規范，加快了開發時間。

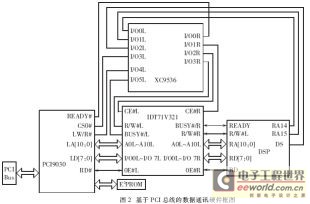

　　本數據傳輸系統使用PLX公司的PCI9030總線接口芯片，以CPLD完成邏輯控制及與外設的連接，整個系統的硬件框圖如圖2。其中雙端口RAM采用IDT71V321，CPLD選用XILINX公司的XC9536CPLD芯片，EEPROM選用NS公司的93CS56，控制單元DSP選用TMS320LF2407A。

????? 2.1PCI9030內部結構及其數據傳輸

　　PCI9030是PLX公司開發的PCI總線目標接口芯片。其特點：低功耗，PQFP176針封裝，符合PCIV2.2規范；在PCI總線上是從設備，但在局部總線上是主設備；PCI9030支持突發傳輸，有5個PCI總線到局部總線地址空間，9個可編程的通用I/O，4個可編程的片選，支持熱插拔。PCI 9030主要由PCI總線接口邏輯、局部總線接口邏輯、串行E2PROM接口邏輯和內部邏輯組成，結構框圖見圖3。

　　PCI9030支持PCI主設備直接訪問局部總線上的設備，數據傳輸方式分為內存映射的突發傳輸和I/O映射的單次傳輸，并且由PCI基址寄存器設置在PCI內存和I/O空間中的合適位置，另外局部映射寄存器允許PCI地址空間轉換到局部地址空間。

　　2.2配置實例

　　系統訪問的雙口RAM存儲空間為2KB，要求將這個存儲器空間映射到局部地址空間0，采用內存方式映射，存儲器的數據寬度為8位，并且不采用突發傳輸，讀寫時不可預取。下面介紹這個地址空間各個寄存器的具體配置過程。

　　(1)配置地址范圍寄存器

　　根據PCI配置寄存器與LAS0RR的對應關系以及雙口RAM的地址空間800H，取7FFH的補碼得到FFFFF800H。又因為按照設計要求，要映射到內存空間的任何位置并且設置為不可預取的，這樣LASORR寄存器后3位應該為000H。所以LAS0RR的值應該最終確定為FFFFF800H。

　　(2)配置基址寄存器

　　該寄存器的基址必須是地址空間范圍的整數倍，在本例中必須是2K的整數倍，可將基地址定為00004000H，又由于基址寄存器位0為空間使能位，所以應將這一位設置1；至于位2、位3，由于是映射到內存空間，設為00H即可。所以LAS0BA的值最終被確定為00004001H。

　　(3)配置片選信號控制寄存器

　　該寄存器的地址范圍和基地址必須與LAS0RR或LAS0BA所定義的范圍和空間相對應?？筛鶕?jù)PCI9030提供的配置寄存器的方法確定CS0BASE的數值：板卡的2KB空間可以用十六進制表示為800H，將800H右移一位得到400H，然后將基地址加到400H左邊的任何一位中。因為所采用的基地址為00004000H，所以得到的值為00004400H；又因為第1位為片選使能位，應該設置為1。所以最終確定的數值為00004401H。

　　由于局部總線采用8位的寬度，將工作方式定義在不使能突發，不預取，配置總線區域描述寄存器的數值確定為400140A2H。另外，還要根據要求設置CNTRL寄存器控制PCI9030的工作狀態，確定為18784500H。當所有這些數據都配置完成后，便可將這些數據按照加載順序?qū)懭氪蠩2PROM中，從而完成整個系統的配置。

　　通過這幾個寄存器的配置，一個局部地址空間便可以確定下來。在系統上電后，系統BIOS根據這幾個寄存器的內容將板卡上2KB的RAM空間重映射到PCI空間中，使主機可以像訪問自己的地址空間一樣訪問板卡上的RAM。

2.3CPLD控制邏輯

　　對于雙口RAM同一個地址單元，不能同時進行讀或?qū)懖僮鳎珒蛇呥B接的主控芯片，都可以對其進行讀、寫操作，因此必須解決地址競爭問題。本系統中，使用XILINX公司的XC9536CPLD芯片完成PCI局部總線的譯碼和控制電路。由于系統控制計算主要在DSP中完成，上位機只起監控和數據保存作用，因此規定對雙口RAM的操作DSP優先于PCI9030；同時CPLD也參與了DSP片外程序存儲器Flash和數據存儲器RAM的地址譯碼，控制邏輯用公式表示為：

　　3設備驅動程序設計

　　設備驅動程序開發工具通常有DDK、VtoolsD、WinDrvr等。為加快開發速度，采用JUNDO公司的WinDrvr開發設備驅動程序。其使用簡單，支持多種操作系統。

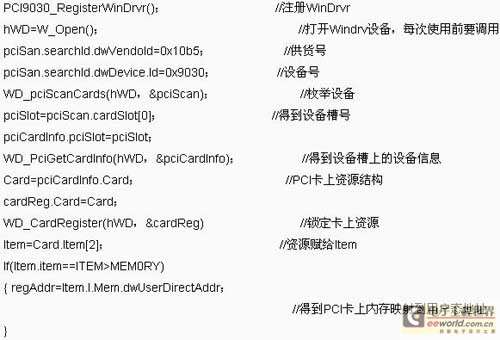

　　采用Windrvr開發PCI橋接設備的驅動程序有兩種方法。一種Wizard開發向?qū)亲詣由沈?qū)動程序框架代碼，然后根據實際需要，加入定制功能。這種方法生成的代碼較多，程序較復雜。另一種是在Vc++創建工程中直接利用Windrvr的API函數生成驅動程序，比在Wizard生成的框架代碼上修改更為靈活。本文采用后一種方法。以下是用Windrvr開發PCI9030橋芯片的驅動代碼，只要稍加改動就可以作為其他PCI芯片驅動程序的一部分，例如PCI9050、PCI9052等。程序中出現的變量名都由其名稱反映含義，具體可以參見Windrvr設計文檔說明。

　　至此獲得了本地端映射到用戶的內存地址，調用讀寫函數就可以對本地芯片進行操作。
