編解碼控制器由信號產生器、數據校驗、8B/10B編碼、8B/10B 解碼組成。編解碼控制器結構如圖5 所示。在這部分主要是進行數據8B/10B 編解碼，以與編解碼芯片數據格式匹配同時給編解碼芯片的正常工作提供控制信號，數據編解碼控制器仿真時序如圖6 所示。

?

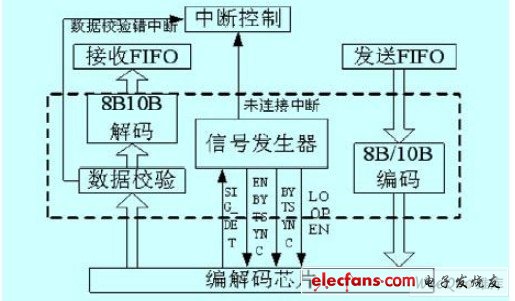

　　圖5 編解碼控制器結構圖

?

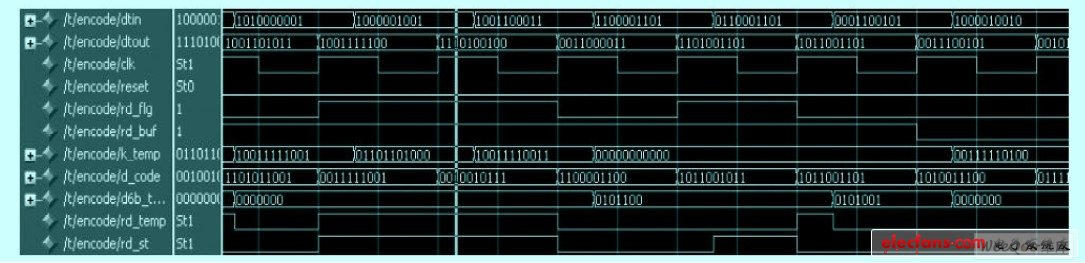

　　圖6 數據編解碼仿真時序

　　3 軟件設計

　　軟件設計包括驅動程序和應用程序兩部分。驅動程序提供的API 接口主要包含以下四個方面的功能: 打開和關閉驅動、配置反射內存卡、數據傳輸、中斷控制與處理。當應用程序訪問反射內存卡資源時，反射內存板必須打開， 一個句柄將返回到應用程序。圖7是應用程序處理的流程圖。

?

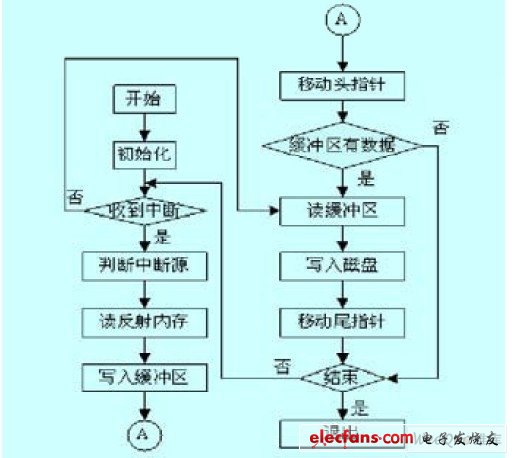

　　圖7 應用程序流程圖

　　4 性能測試

　　用三塊反射內存卡組成環形反射內存網， 由節點1向2 節點發送數據， 節點2 發送到節點3， 由節點3 向節點1 發送確認中斷， 記下此時的終止時間， 如表1 所示。

　　該反射內存卡在windows 操作系統下進行測試，由于windows 為非實時操作系統，所以需發送大批量的數據進行速率測試， 以克服操作系統本身的時延。試驗中每次發送15Mbit 的數據，根據傳輸速率= 總數據量/ 總時間算出傳輸速率。又由編解碼芯片的串行傳輸速率為1062.5MBd，數據傳輸速率為106.25MB/s，而數據包的長度是可變的， 從1 個雙字到16 個雙字， 每包數據包括32 位的header、32 位的地址數據和32 位的校驗和，所以有效的數據傳輸速率在26MB/s 至88MB/s，我們測得的數據傳輸率為38.9 MB/s 至39.9 MB/s，可以得出該反射內存樣卡功能正常。

　　表1 環形通訊傳輸速率表

?

　　5 結束語

　　本文介紹了一種基于PCI 總線的反射內存卡的設計方法。給出了硬件電路設計，在FPGA 內完成數據緩存FIFO 及其控制器、SDRAM 控制器和編解碼控制器的設計， 結構清晰， 集成度高; 介紹了驅動程序的設計，提供了應用程序接口; 采用三塊反射內存卡搭建了驗證系統， 實驗證明該反射內存樣卡功能正常， 工作穩定。
