　　1.引言

　　二十一世紀是信息主導的世紀，“數字化生存”已成為知識經濟的標志。發達采礦國家的礦山信息化改造已邁出了堅實的步伐，我國絕大多數礦山企業還處在勞動密集型階段，信息化改造勢在必行。鉭是金屬工業中的貴族，在抗腐蝕性、硬度、伸展性等方面都是金屬中的佼佼者。。江西宜春鉭鈮礦作為全國最大的鉭鈮原生礦，近年來運用新技術改造提升傳統生產水平，以技術進步調整產品結構，更新采場鉆機、鏟裝、運輸設備，引入選礦自動化系統，從而降低成本，提高產品質量， 拓寬產品市場， 使企業出現新的活力。 本文對宜春鉭鈮礦選礦計量網絡監控進行研究。

　　2.總線控制技術

　　現場總線控制系統是隨著控制技術、 計算機技術、 通訊技術和網絡技術等的成熟與發展,在實際生產需求的驅動下,基于現場總線技術的新型控制系統。

　　2.1現場總線的特點

　　現場總線也被稱為開放式、數字化、多點通信的底層控制網絡。20世紀 90 年代以來，各種現場總線的標準陸續形成，其中主要有Lonworks、CAN、PROFIBUS、MODBUS、FF、HART等協議標準?，F(xiàn)場總線技術不僅是一種通信技術，它實際上融入了智能化儀表、計算機網絡和開放系統互聯(OSI)等技術的精粹。具有以下傳統設備無法比擬的優點：

　　(1) 數字信號取代模擬信號，提高了抗干擾能力及對現場環境的適應性，提高了系統檢測精度，縮短了控制周期。

　　(2) 實現現場設備智能化及功能自治，使基本過程控制、計算、處理等功能分散到現場設備中完成。

　　(3) 開放的總線系統使不同廠家的設備之間可實現互聯與信息交換，提高了系統的互用性。

　　(4) 互聯設備及系統間可實現一點對多點的數字通信，作到信息共享。

　　(5) 系統結構高度分散，使系統的危險性得到分散。同時系統結構的大大簡化，降低了成本。

　　(6) 增加了非控制信息，如自診斷、組態及補償信息等，實現了現場管理與控制的統一。

　　(7) 只需采用一根二芯通訊電纜，減少大量信號電纜、端子、控制柜等安裝附件。從而使安裝、維護難度與費用大大降低。

　　2.2 MODBUS總線

　　MODBUS是一種工業通信和分布式控制系統協議，由美國莫迪康公司(MODICON Inc. ) 推出。MODBUS協議定義的是一種數據幀結構，獨立于物理層介質，所有控制器能夠識別和使用，而不管設備通信的網絡類型，因而具有非常良好的適用性。

　　MODBUS 的通信方式為主從方式。主方所發出的請求幀和從方所發出的應答幀都是以從方地址開頭的。從方只讀發給自己的指令，對以其他從方地址開頭的報文不予理睬，并對接受到的正確的報文予以應答，這種一問一答的通信模式，大大提高了通信的正確率，而且使得 MODBUS 協議相對來說比較簡單。MODBUS 協議也成了一種事實上的通用標準，因此大部分組態監控軟件都免費支持MODNUS協議。 MODBUS有RTU(Remote Terminal Unit)和 ASCII 兩種傳送方式。本文采用的 RTU通信方式采用 CRC-16 位循環碼冗余校驗，即將整個字符串(不包括最后兩個字節)按規定的方式進行移位并進行異或計算，計算結果存在字符串的最后兩個字節內，并由接收方按同樣的計算方法進行校驗是否一致。這種校驗方法對隨機或突發差錯造成的幀破壞有很好的檢驗效果。

　　3.計量監控系統的要求

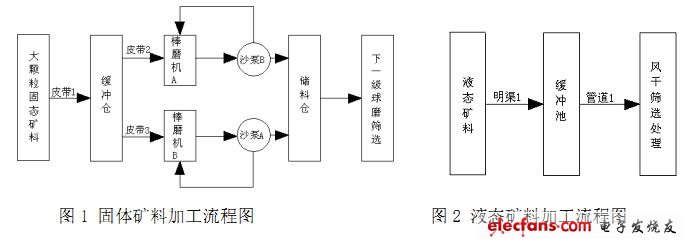

　　宜春鉭鈮礦包括采礦廠和選礦廠，采礦廠將原礦石經初步破碎后運輸?shù)竭x礦廠，選礦廠通過棒磨，球磨，磁選，篩選等工藝最終將鉭鈮礦選出來(流程圖如圖 1) 。還有一種礦料是液態的，它直接通過烘干再進行篩選(流程圖如圖 2) 。

?

　　在固體礦料生產加工過程中，要求能 24 小時準確測量皮帶 2、3 上物料的流量、含水量及累計干重量等信息，以便進行內部的計量與考核，同時控制好皮帶上物料的流量，若流量過大，棒磨機不能處理，則會導致物料堵塞，太小則降低棒磨機的生產效率，而且為了保證棒磨效率與出礦品位，需要控制加水量。而在液態礦料的生產加工過程中，要求能 24 小時準確測量管道 1 中液態礦料的濃度和流量以及累計干礦量，以便控制緩沖池閥門的開口大小。傳統的做法是每隔一定的時間(如 30 分鐘)取樣烘干得到礦料的含水量，再用經驗公式分析礦料流量。而若是液態礦漿則根據重量體積比的方法來計算濃度。這樣的人工方法實時性太差，而且礦料流量有時變化相當大，因而不能準確測量出各種參數，重要的是不能在遠程監控室中監控現場的流量，而生產線距離拉得很遠(測點間距離近千米)以及現場的各種機器嘈雜聲，各測點與控制點之間聯系很困難，工人的工作條件也相當差。所以利用計算機測控技術以及現代傳感技術研制一套新型的、功能完善的計量監控系統非常必要。需求的計量監控系統除完成上述檢測與控制功能外，還要求：

　　1) 能同時進行多點計量監控，且一個計量點出現故障時，不影響其他計量點工作。

　　2) 能方便地進行系統的擴展;可以實現遠距離通訊。

　　3) 能以 WEB 方式發布在礦局域網上，實現局域網監視。
