由ControlNet International(CI)組織負責制定的Type2現場總線標準由以下部分組成：

　　PhL和DLL：ControlNet;

　　AL：Control Net和EtherNet/IP。

　　Type2現場總線系統體系結構如圖2所示。ControlNet采用一種新的通信模式，即生產者/客戶(Producer/Consumer)模式，這種模式允許網絡上的所有節點，同時從單個數據源存取相同的數據，其主要特點是增強了系統的功能，提高了效率和實現精確的同步。網絡的媒體送取，通過限制時間存取算法來控制，即采用并行時間域多路存取(CTDMA)方法，在每個網絡刷新間隔(NUI)內調節節點的傳送信息機會。

?

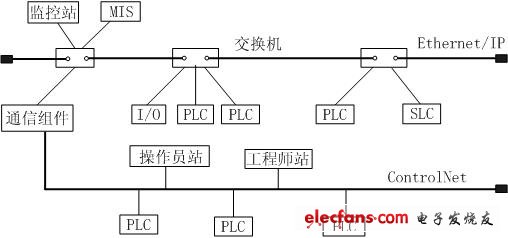

　　圖2 Type2 現場總線系統體系結構

　　EtherNet/IP以太網工業協議是一種開放的工業網絡，它使用有源星形拓撲結構，可以將10Mbps和100Mbps產品混合使用。該協議在TCP/UDP/IP之上附加控制和信息協議(CIP)，提供一個公共的應用層。CIP的控制部分用于實時I/O報文，其信息部分用于報文交換。ControlNet和EtherNet/IP都使用該協議通信，分享相同的對象庫、對象和設備行規，使得多個供應商的設備能在上述整個網絡中實現即插即用。對象的定義是嚴格的，在同一種網絡上支持實時報文、組態和診斷。為了提高工業以太網的實時性能，ODVA(開放的DeviceNet供應商協會)于2003年8月公布了IEEE1588“用于EtherNet/IP實時控制應用的時鐘同步”標準。

　　3 Type3 Profibus 現場總線

　　Type3 現場總線得到Profibus用戶組織PNO的支持，德國西門子公司則是Profibus產品的主要供應商。Profibus系列由三個兼容部分組成，即Profibus-DP、Profibus-FMS和Profibus-PA三條總線構成。為了提高Profibus總線性能，近幾年PNO推出了新版本的Profibus-DP-V1和Profibus-DP-V2，同時逐步取消Profibus-FMS總線。擴展的Profibus-DP現場總線體系結構如圖3所示，Profibus-DP特別適用于設備級自動控制系統與分散I/O之間高速通信。Profibus-PA專為過程自動化設計，它能夠?qū)?a href="http://m.makelele.cn/tags/變送器/" target="_blank">變送器和執行器連接到一根公共總線，使用兩根線就可以完成供電和數據通信，并能實現本質安全性能。以此為基礎，擴展的DP功能DPV1進一步完善了Profibus-PA功能;DPV2解決了從站之間的通信與時間同步等重大問題。

?

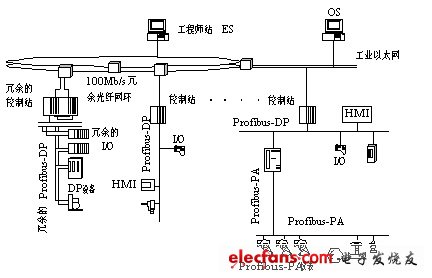

　　圖3 Type3 Profibus現場總線體系結構

　　Profibus-DPV1主要是增加了非循環服務，并擴大了與2類主站的通信。眾所周知，Profibus-DP性能的特征是在循環連接(Mscy-C1)的基礎上應用數據交換服務，實現一個主站和一系列從站之間集中的數據交換。1類主站指PLC、PC或控制器。2類主站指操作員站和編程器等。DPV1擴展了上述功能，在已有的Mscy-C1連接基礎上，增加了非循環服務，利用新的服務可以對從站中任何數據組進行讀寫。過去，2類主站只能利用DP從站的無連接服務，現在則可通過面向連接的通信對數組進行非循環讀寫，同時為進入因特網通信擴充了功能。

　　Profibus-DPV2可以實現循環通信、非循環通信以及從站之間的通信。由于從站之間可直接通信，通信時間縮短1個DP總線周期和主站周期，從而使反應時間縮短60%至90%，同時建立了等時間間隔的總線循環周期，其時間偏差小于1μs，即適用于高精度定位控制，又可實現閉環控制。DPV2可根據不同的應用需要開發專用行規(profile)，如用于運動控制的ProfiDrive和用于聯鎖保護的Profisafe等。

　　4 Type4 P-NET現場總線

　　P-NET現場總線由丹麥Process-Data Sikebory Aps公司從1983年開始開發，主要應用于啤酒、食品、農業和飼養業，它得到P-NET用戶組織的支持，在現場大約有5000多個應用系統。

?

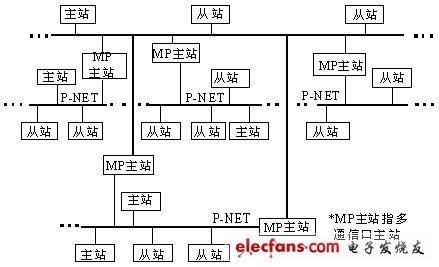

　　圖4 Type4 P-NET現場總線體系結構

　　P-NET現場總線是一種多主站、多網絡系統，圖4給出了P-NET系統的體系結構?？偩€采用分段結構，每個總線分段上可以連接多個主站，主站之間通過接口能夠?qū)崿F(xiàn)網上互連，它允許在幾個總線區直接尋址，無需遞階網絡結構。該總線通信協議包括1、2、3、4和7層，并利用信道機構定義用戶層。通信采用虛擬令牌(virtual token)傳遞方式，主站發送一個請求，被尋址的從站在390μs內立即返回一個響應，只有存放到從站內存中的數據才可被訪問。每個站節點都含有一個通用的單芯片微處理機，配套的2KB EPROM不僅可用作通信，而且可用于測量、標定、轉換和應用功能。P-NET接口芯片執行數據鏈路層的所有功能，第3層和第4層的功能由宿主處理器中的軟件解決。該總線物理層基于RS-485標準，使用屏蔽雙絞線電纜，傳輸距離1.2km，應用NRZ編碼異步傳輸。

　　5 Tpye5 FF HSE現場總線

　　1998年，美國Fieldbus Foundation(FF)基金會決定采用高速以太網(High Speed Ethernet，HSE)技術開發H2現場總線，作為現場總線控制系統控制級以上通信網絡的主干網，它與H1現場總線整合構成信息集成開放的體系結構，圖5給出了系統結構。HSE網絡遵循標準的以太網規范，并根據過程控制的需要適當增加了一些功能，但這些增加的功能可以在標準的Ethernet結構框架內無縫地進行操作，因而FF HSE總線可以使用當前流行的商用(COTS)以太網設備。100Mbps以太網拓撲是采用交換機形成星形連接，這種交換機具有防火墻功能，以阻斷特殊類型的信息出入網絡。HSE使用標準的IEEE802.3信號傳輸，標準的Ethernet接線和通信媒體。設備和交換機之間距離，使用雙絞線為100米，光纜可達2千米。HSE使用連接裝置(LD)連接H1子系統，LD執行網橋功能，它允許就地連在H1網絡上的各現場設備，以完成點對點對等通信。HSE支持冗余通信，網絡上的任何設備都能作冗余配置。

　　FF HSE的1~4層由現有的以太網、TCP/IP和IEEE標準所定義，HSE和H1使用同樣的用戶層，現場總線信息規范(FMS)在H1中定義了服務接口，現場設備訪問代理(FDA)為HSE提供接口。用戶層規定功能模塊、設備描述(DD)、功能文件(CF)以及系統管理(SM)。FF規范21種功能模塊供基本的和先進的過程控制使用。FF還規定了新的柔性功能模塊(FFB)，用以進行復雜的批處理和混合控制應用，F(xiàn)FB支持數據采集的監控，子系統接口、事件順序、多路數據采集、PLC和其他協議通信的網間連接器。
