常見的RJ45模塊是布線系統中連接器的一種，連接器由插頭和插座組成。這兩種元件組成的連接器連接于導線之間，以實現導線的電氣連續性。RJ45模塊就是連接器中的最重要的一種插座。

　　RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC（美國聯三少邦通信委員會標準和規章）中的定義是，RJ是描述公用電信網絡的接口，常用的有RJ-11和RJ-45，計算機網絡的RJ-45是標準8位模塊化接口的俗稱。在以往的四類、五類、超五類，以及六類布線中，采用的都是RJ 型接口。在七類布線系統中，將允許“非-RJ型”的接口，如2002年7月30日，西蒙公司開發的TERA七類連接件被正式選為“非-RJ”型七類標準工業接口的標準模式。TERA連接件的傳輸帶寬高達1.2GHz，超過目前正在制定中的600MHz七類標準傳輸帶寬。

　　網絡通信領域常見的有四種基本RJ模塊插座，每一種基本的插座可以連接不同構造的RJ。例如，一個6芯插座可以連接RJ11（1對）、RJ14（2對）或RJ25C（3對）;一個8芯插座可以連接RJ61C（4對）和RJ48C。8芯（Keyed）可連接RJ45S、RJ46S和RJ47S。

　　RJ45模塊是布線系統中連接器的一種，連接器由插頭和插座組成。這兩種元件組成的連接器連接于導線之間，以實現導線的電氣連續性。RJ45模塊就是連接器中的最重要的一種插座。

　　RJ是Registered Jack的縮寫，意思是“注冊的插座”。在FCC（美國聯邦通信委員會標準和規章）中的定義是，RJ是描述公用電信網絡的接口，常用的有RJ-11和RJ-45，計算機網絡的RJ-45是標準8位模塊化接口的俗稱。在以往的四類、五類、超五類，包括剛剛出臺的六類布線中，采用的都是RJ 型接口。在七類布線系統中，將允許“非-RJ型”的接口，如2002年7月30日，西蒙公司開發的TERA七類連接件被正式選為“非-RJ”型七類標準工業接口的標準模式。TERA連接件的傳輸帶寬高達1.2GHz，超過目前正在制定中的600MHz七類標準傳輸帶寬。

　　網絡通信領域常見的有四種基本RJ模塊插座，每一種基本的插座可以連接不同構造的RJ。例如，一個6芯插座可以連接RJ11（1對）、RJ14（2對）或RJ25C（3對）;一個8芯插座可以連接RJ61C（4對）和RJ48C。8芯（Keyed）可連接RJ45S、RJ46S和RJ47S。RJ45插座與RJ45連接頭（水晶頭）是綜合布線系統中的基本連接器，我們?cè)诤竺孢€會詳細介紹RJ45連接頭（水晶頭）。

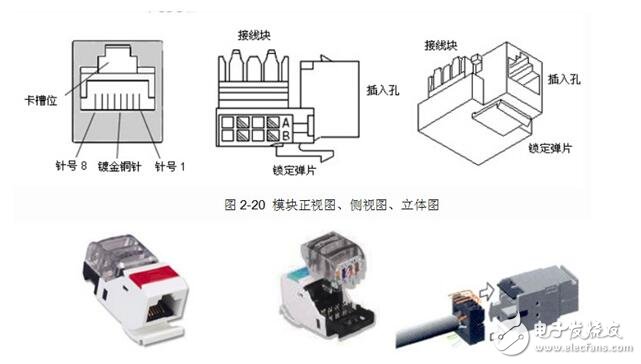

　　RJ45模塊的核心是模塊化插孔。鍍金的導線或插座孔可維持與模塊化插頭彈片間穩定而可靠的電連接。由于彈片與插孔間的磨擦作用，電接觸隨插頭的插入而得到進一步加強。插孔主體設計采用了整體鎖定機制，這樣當模塊化插頭（如RJ45插頭）插入時，插頭和插孔的界面處可產生最大的拉拔強度。RJ45模塊上的接線塊通過線槽來連接雙絞線，鎖定彈片可以在面板等信息出口裝置上固定RJ45模塊。圖2-20分別是RJ45模塊的正視圖、側視圖、立體圖。

　　常見的非屏蔽模塊高2cm、寬2cm，厚3cm，塑體抗高壓、阻燃、UL額定熱熔94V-0，可卡接到任何M系列模式化面板、支架或表面安裝盒中，并可在標準面板上以90度（垂直）或45度斜角安裝，特殊的工藝設計提供至少750重復插拔，模塊使用了T568A和T568B布線通用標簽，它還帶有一白色的扁平線插入蓋。這類模塊通常需要打線工具----帶有110型刀片的914工具打接線纜。這種非屏蔽模塊也是國內綜合布線系統中應用得最多的一種模塊，無論從三類、五類還是超五類、六類，它的外形都保持了相當?shù)囊恢隆?/p>

　　為方便用戶插拔安裝操作，用戶也開始喜歡使用45度斜角操作，為達到這一目標，可以用目前的標準模塊加上45度斜角的面板完成，也可以將模塊安裝端直接設計成45度斜角（圖2-21）。

　　免打線工具設計也是模塊的人性化設計的一個體現，這種模塊端接時無需用專用刀具，如具有免打線工具設計的Siemon MX-c5模塊（圖2-22左）與Nexans LANmark-6 Snap-in模塊（圖2-22右）。

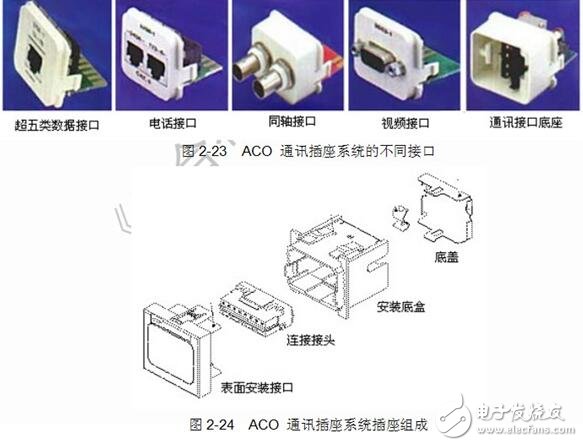

　　ACO 通訊插座系統（圖2-23）為AMP推出的一種通訊插座系統，它采用較獨特的設計，它也以類似RJ45標準模塊大小的空間進行端接，這種插座系統由不同的通訊接口和插痤組成，支持不僅語音、數據應用模塊，還包括同軸接口、音頻視頻接口。模塊與面板整合到一起，它們由表面安裝接口、連接接頭、安裝底座、底蓋組成（圖2-24）。

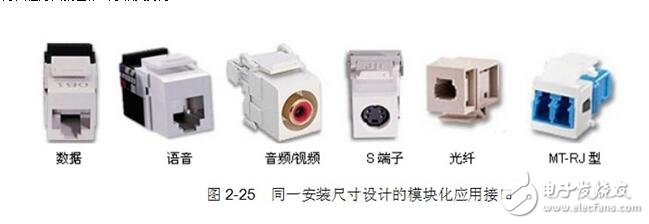

　　在一些新型的設計中，多媒體應用于的模塊接口看起來甚至與標準的數據/語音模塊接口沒有太大的區別，這種趨于統一模塊化的設計方向帶來的好處是各模塊使用同樣大小的空間及安裝配件（圖2-25）。目前無論從國際還是國內一個應用發展的趨勢是VDV（Voive-Data-Video 語音、數據、視頻綜合應用）的集成。而新型設計的模塊已從用戶使用方面性方面就已作出了很大努力。

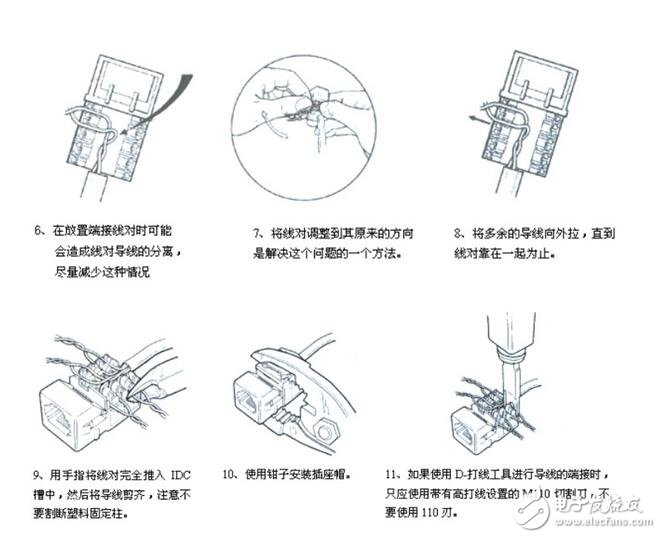

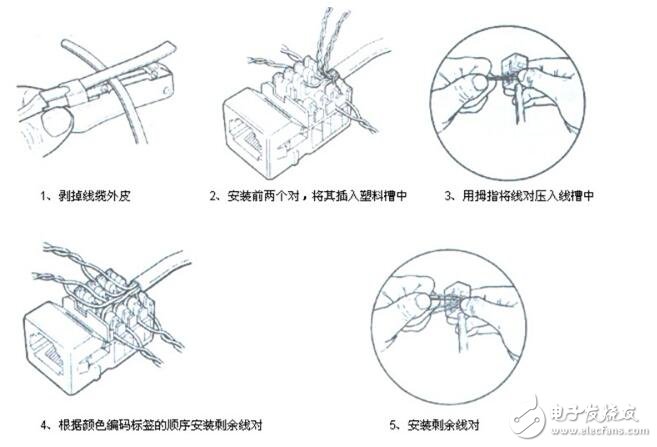

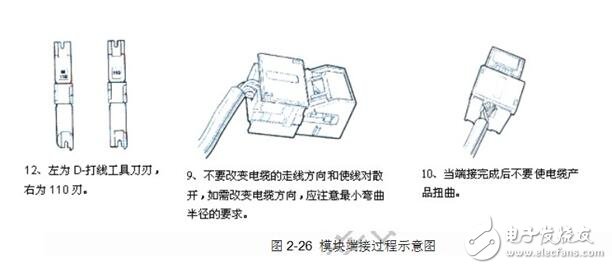

　　圖2-27詳細介紹了SYSTIMAX SCS 61系列電纜在MPS100E模塊上的端接過程。

　　綜合布線中的模塊用來端接線纜及與跳線有效連接。一些廠家的產品中，模塊與配線架進行了更科學的配置，這些配線架實際上由一個可裝配各類模塊的空板和模塊組成，用戶可以根據實際應用的模塊類型和數量來安裝相應模塊，在這種情況下，模塊也成為配線架的一個組成部份（圖2-27略）。從這里我們也可總結一下模塊的應用場合：端接到不同的面板、安裝到表面安裝盒和其它組件、安裝到模塊化配線架中（圖2-28略）。

　　需要注意的是，由于六類線纜中央有十字架或隔離帶，因此來進行端接時應先切去它們。

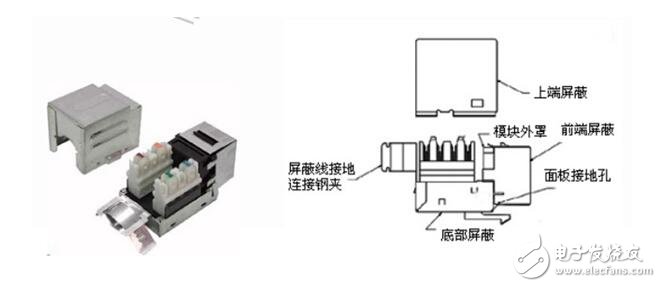

　　模塊也分為非屏蔽模塊和屏蔽模塊。圖2-29為一典型的屏蔽模塊實物圖，圖2-30為其結構圖。

　　圖2-29 屏蔽模塊結構圖 圖2-30屏蔽模塊結構圖

　　不同廠家的RJ45模塊均有其獨到的設計，最具代表性的是DataGate內置防塵蓋模塊。內置防塵蓋系列插座具有一個彈簧承載的內置防塵蓋，在插入和拔出跳線插頭時，防塵蓋可以自動縮進和彈出。此外，其獨有的彈簧支撐的“門”保證了跳線插頭絕不會只插入一部分，影響穩定的數據傳輸。帶防塵蓋的傳統插座通常都要求使用兩只手才能打開防塵蓋，插入跳線，而Molex企業布線網絡部?jī)?nèi)置防塵蓋插座則允許使用一只手插入跳線，使其使用起來更加簡便。另外，在每次連接/斷開時，“門”會擦凈針腳，可以全面防止塵土和雜質進入連接器，使插座獲得最大的保護和保證可靠的資信傳輸能力。Molex內置防塵蓋的插座外觀緊湊（高21mm×寬21mm×厚26mm），在每個工作站上實現了最大密度。在一個標準尺寸的長方形墻上面板中，可以容納最多6個插座;在一個配有防塵蓋的標準尺寸的正方形墻上面板中，可以容納最多4個插座。其密度相當于傳統插座的兩倍。

　　一種工業環境應用的屏蔽模塊采用了不同的屏蔽方式，外圈用螺蚊結構來包圍和進行緊固（圖2-31 略）。

　　在模塊與模塊化插頭（RJ45頭）連接時，串?dāng)_是設計時考慮的一個重要因素，為了使整個鏈路有更好的傳輸性能，在插座中常采用了串?dāng)_抵消技術，串?dāng)_抵消技術（圖2-32 略）是這樣工作的，它能夠產生與從插頭引入的干擾大小相同、極性相反的串音信號來抵消串?dāng)_。
