MAX232芯片是美信（MAXIM）公司專為RS-232標準串口設計的單電源電平轉換芯片，使用+5v單電源供電。器件特別適合電池供電系統，這是由于其低功耗關斷模式可以將功耗減小到5uW以內。MAX225、MAX233、MAX235以及MAX245/MAX246/MAX247不需要外部元件，推薦用于印刷電路板面積有限的應用。

　　MAX220–MAX249系列線驅動器/接收器，專為EIA/TIA-232E以及V.28/V.24通信接口設計，尤其是無法提供±12V電源的應用。當用單片機和PC機通過串口進行通信，盡管單片機有串行通信的功能，但單片機提供的信號電平和RS232的標準不一樣，因此要通過max232這種類似的芯片進行電平轉換。

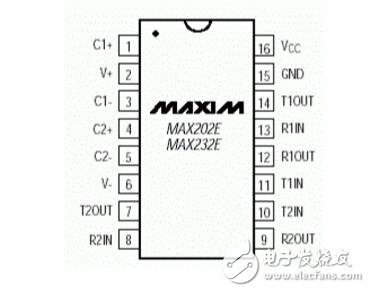

　　引腳介紹：

　　第一部分是電荷泵電路。由1、2、3、4、5、6腳和4只電容構成。功能是產生+12v和-12v兩個電源，提供給RS-232串口電平的需要。

　　第二部分是數據轉換通道。由7、8、9、10、11、12、13、14腳構成兩個數據通道。

　　其中13腳（R1IN）、12腳（R1OUT）、11腳（T1IN）、14腳（T1OUT）為第一數據通道。

　　8腳（R2IN）、9腳（R2OUT）、10腳（T2IN）、7腳（T2OUT）為第二數據通道。

　　TTL/CMOS數據從T1IN、T2IN輸入轉換成RS-232數據從T1OUT、T2OUT送到電腦DB9插頭；DB9插頭的RS-232數據從R1IN、R2IN輸入轉換成TTL/CMOS數據后從R1OUT、R2OUT輸出。

　　第三部分是供電。15腳GND、16腳VCC（+5v）。

　　主要特點：

　　1、符合所有的RS-232C技術標準 2、只需要單一 +5V電源供電

　　3、片載電荷泵具有升壓、電壓極性反轉能力，能夠產生+10V和-10V電壓V+、V-

　　4、功耗低，典型供電電流5mA

　　5、內部集成2個RS-232C驅動器

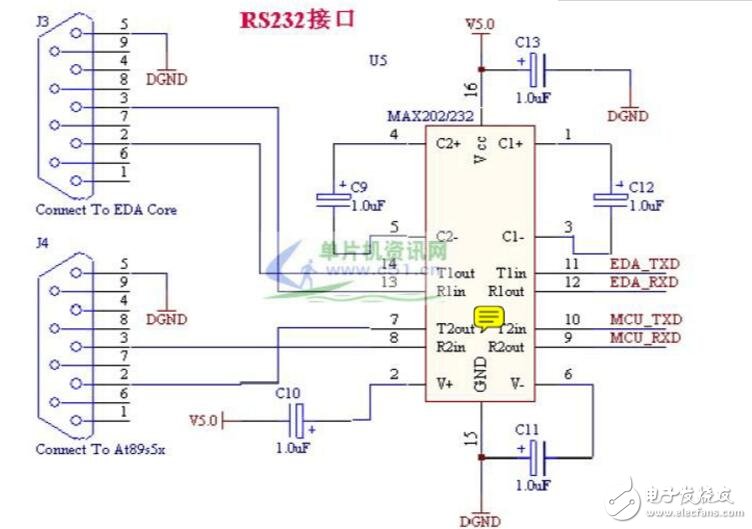

　　6、內部集成兩個RS-232C接收器下圖為MX232雙串口的連接圖，可以分別接單片機的串行通信口或者實驗板的其它串行通信接口：

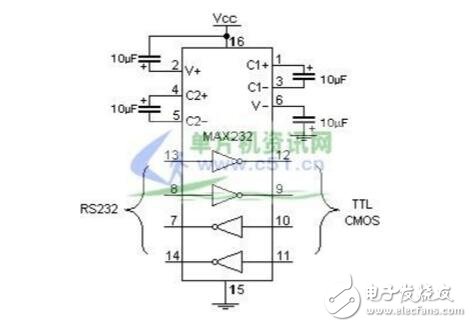

　　max232應用電路，注意電容接法

　　232是電荷泵芯片，可以完成兩路TTL/RS-232電平的轉換，它的的9、10、11、12引腳是TTL電平端，用來連接單片機的。

　　制作at89s51單片機器編程器的電路圖

　　此主題相關圖片如下：

　　MAX232獲得正負電源的另一種方法 在單片機控制系統中，我們時常要用到數/模（D/A）或者模/數（A/D）變換以及其它的模擬接口電路，這里面要經常用到正負電源，例如： 9V，-9V; 12V，-12V.這些電源僅僅作為數字和模擬控制轉換接口部件的小功率電源。 在控制板上，我們有的只是5V電源，可又有很多方法獲得非5V電源。

　　1. 外接；2.DC-DC變換。。。。。。在這里我介紹一塊大家常用的芯片： MAX232. MAX232是TTL--RS232電平轉換的典型芯片，按照芯片的推薦電路，取振蕩電容為uF的時候，若輸入為5V，輸出可以達到-14V左右，輸入為0V ，輸出可以達到14V，在扇出電流為20mA的時候，處處電壓可以穩定在 12V和-12V.因此，在功耗不是很大的情況下，可以將MAX232的輸出信號經穩壓塊后作電源使用。

　　我在網上搜索了一些232的例程，但用單片機向PC發數據的程序較少，所有自己無耐，寫了該程序用于測試芯片有沒有正常工作，希望能給有需要的朋友帶來點方便！

　　#include《pic.h》 //包含單片機內部資源預定義

　　__CONFIG（0x3F52）; //4M晶體HS振蕩

　　/*******************************************************************************

　　延時 1MS 帶參數（int）子程序

　　*******************************************************************************/

　　void delay （unsigned int time）{

　　unsigned int a，b;

　　for（a=0;a《time;a++）{

　　for（b=0;b《88;b++）;

　　}

　　}

　　//主程序

　　void main（）

　　{

　　unsigned char

　　string［］={0xBB，0xB6，0xD3，0xAD，0xB9，0xE2，0xC1，0xD9，0xC1，0xD6，0xBE，0xA9，0xBF，0xC6，0xBC，0xBC，0xD3，0xD0，0xCF，0xDE，0xB9，0xAB，0xCB，0xBE，0x0D，0x0A，0xB3，0xCC，0xD0，0xF2，0xA3，0xBA，0xD6，0xD0，0xB9，0xFA，0x20，0x51，0x51，0x3A，0x35，0x37，0x33，0x31，0x39，0x32，0x39，0x35，0x34，0x0D，0x0A};

　　unsigned char i;

　　TRISC7=1;

　　TRISC6=0;

　　SPBRG=25; //設置波特率為9600BPS

　　TXSTA=0X24; //使能串口發送，選擇高速波特率

　　RCSTA=0X80; //使能串口工作，禁止接收

　　INTCON=0X00;

　　while（1）

　　{

　　for（i=0;i《51;i++）{

　　while（！TRMT）{;}

　　TXREG=string［i］;

　　}

　　delay（2000）;

　　}

　　}

　　有一種hin232芯片，與max232芯片比較的話，價格相對要便宜很多。
