WinCE5．0的USB Camera流接口驅動開發

WinCE5．0是一個32位、多任務、多線程的實時嵌入式操作系統。USB Camera 以其良好的性能和低廉的價格得到廣泛的應用，同時因其靈活、方便的特性，易于集成到嵌入式系統中。通過采用USB Camera可以在WinCE5．0下方便地得到實時圖像。但是由于嵌入式硬件環境的多樣性以及WinCE5．0對USB設備驅動開發只提供了一些底層支持，攝像頭廠商尚未提供WinCE5．0下USB攝像頭的驅動，因此開發出WinCE5．0下USB攝像頭驅動具有實際的意義和價值。本文正是針對這一情況，對WinCE5．0下USB設備驅動開發進行研究，并設計出基于流接口驅動模型的USB攝像頭驅動程序?，F(xiàn)在已經開發出來的驅動適用于Zc030x PLUS這一系列的攝像頭。Samstmg 2410為實驗的硬件平臺。

　　1 WinCE5．0下USB總線驅動框架

　　USB系統由USB主機、一個或多個USB設備和物理總線組成。主機上又分兩層：較高的包含USB設備驅動程序的軟件層和主機控制器硬件層，也稱作“適配層”。主機的主要任務是控制對USB設備的雙向數據傳輸。物理總線是一組USB電纜，用來將控制器和外圍設備連接起來。WinCE5．0的USB系統軟件由兩層組成：USB設備驅動程序?qū)雍偷讓拥挠蒞inCE5．0實現的USB函數層。

　　USB設備驅動程序使用USB函數來建立與它們所控制設備的連接，并對這些設備進行配置和通信。較低的USB函數層本身又由兩部分組成——較高的通用串行總線驅動程序(USBD)模塊和較低的主控制器驅動程序(HCD)模塊。HCD提供了抽象的主機控制器，且對主機控制器所見到的USB系統的數據傳輸進行抽象。USBD提供一個抽象的設備，且對USBD客戶和USB設備功能部件之間的數據傳輸進行抽象。USB設備驅動程序使用USBD接口函數與外圍設備進行通信。

　　IHV和USB設備制造商利用USBD提供的函數來實現USB設備的驅動程序。OEM負責給基于WinCE的平臺提供HCD模塊，這樣相應的硬件才能與USBD模塊進行交互。圖1說明了與主機的USB硬件和外圍設備相對應的軟件的各個層。

點擊看原圖

　　2 WinCE5．0下流驅動模型

　　基于WinCE5．0平臺的兩種專用的驅動模型為：本機設備驅動程序和流接口驅動程序。本機設備驅動程序適合于集成到WinCE 5．0 平臺的設備；而后者則是一般類型的設備驅動程序，適用于大部分外圍設備，如調制解調器、打印機等。對大多數USB外圍設備來說，適用于采用流接口驅動程序模型來開發驅動程序。

　　流接口驅動程序是一種可以定制接口的驅動模型，一般由設備管理器負責管理。它把設備管理器和應用程序的命令轉換成所控設備的適當動作所需信息。流接口驅動程序需要實現一組固定的流接口函數，供給WinCE5．0系統內核使用。

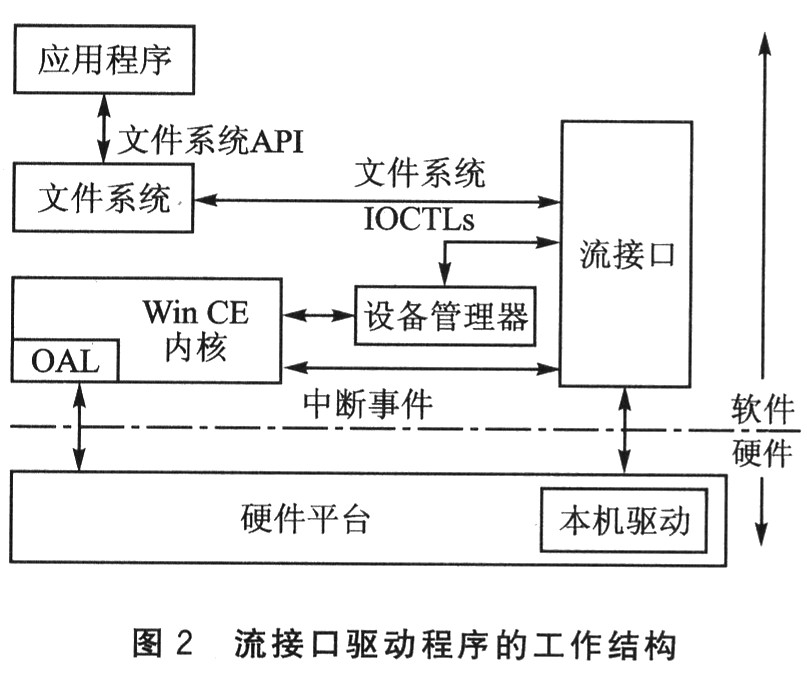

USB設備的流接口驅動程序和WinCE5．0系統其他部件間的關系如圖2所示。流接口驅動程序通過系統提供的文件系統API與應用程序交互；而系統通過設備管理器完成對流接口驅動程序的加載、卸載等管理工作；流接口驅動程序通過調用USBD模塊提供的接口函數實現與底層USB設備通信。

點擊看原圖

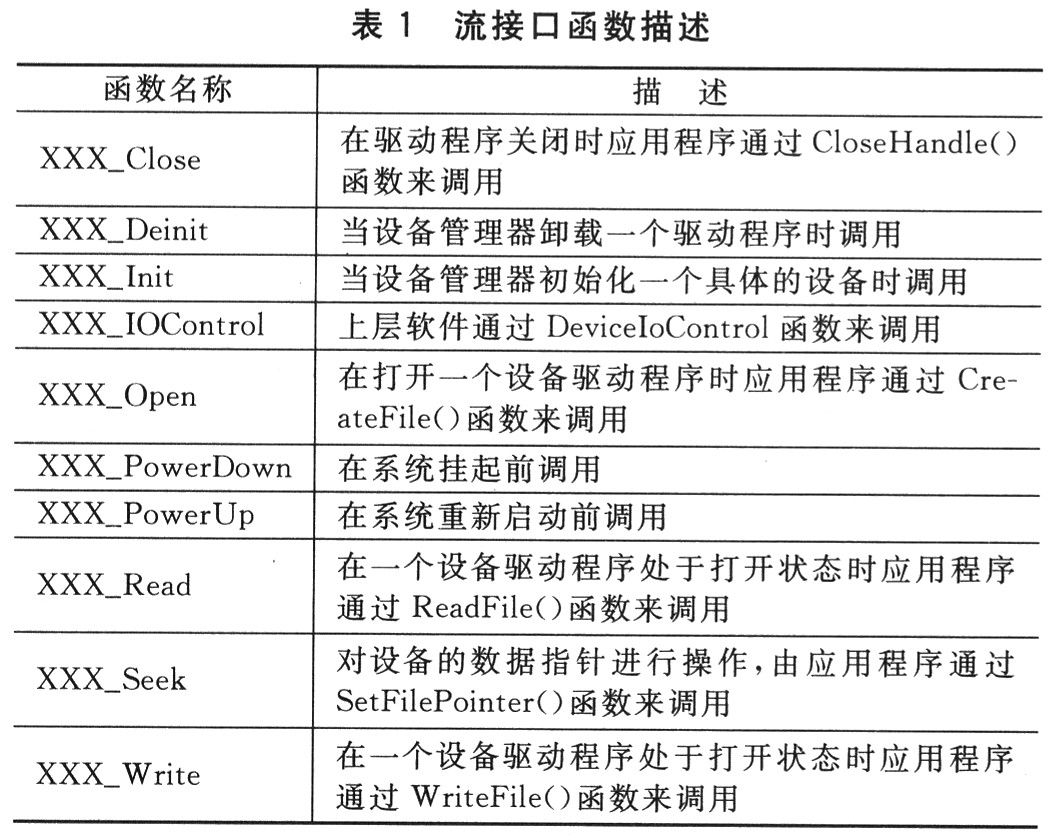

　　本文使用的流接口函數方法如表1所列。

點擊看原圖

　　USB設備驅動程序必須輸出的函數有：

　　①USBDeviecAttach()。當USB設備連接到計算機上時，USBD模塊就會調用此函數。這個函數主要用于初始化USB設備，取得USB設備信息，配置USB設備，并且申請必需的資源。

　?、赨SBInstallDriver ()。主要用于創建一個驅動程序加載所需的注冊表信息，例如讀／寫超時、設備名稱等。

　?、踀SBUninstallDriver ()。主要用于釋放驅動程序所占用的資源，以及刪除UsbInstallDriver ()函數創建的注冊表等。

上述3個函數接口是所有的USB驅動程序必須提供的，缺一不可。

　　另外較為重要的是USB設備驅動程序的注冊表配置。一般的USB設備驅動程序的注冊表配置在[HKEY_LOCAL＿MACHINE＼Drivers＼USB＼LoADClients＼口]下，每個驅動程序的子鍵都有Group 1＿ID＼Group2＿ID＼Group3＿ID＼DriverName 格式，設備的子鍵由供應商、設備類和協議信息通過下劃線組成。表2列出了允許的組合。

點擊看原圖

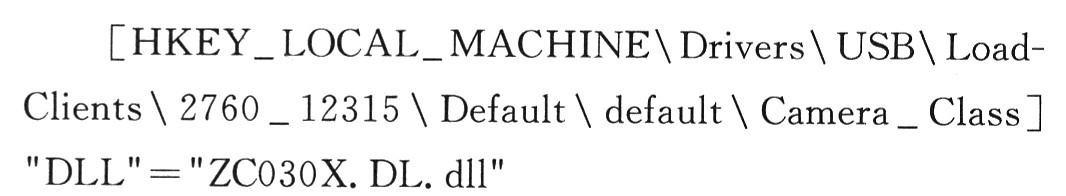

　　以本實驗所采用的USB Camera為例，該USB Cam-era的供應廠商ID為0X046d，設備ID為0x08a2，那么它的加載注冊表應該寫為：

點擊看原圖

　　需要注意的是，注冊表的構成都是以十進制數值來標識的，也要注意十進制和十六進制之間數的轉換。 3 WinCE5．0下USB攝像頭驅動程序

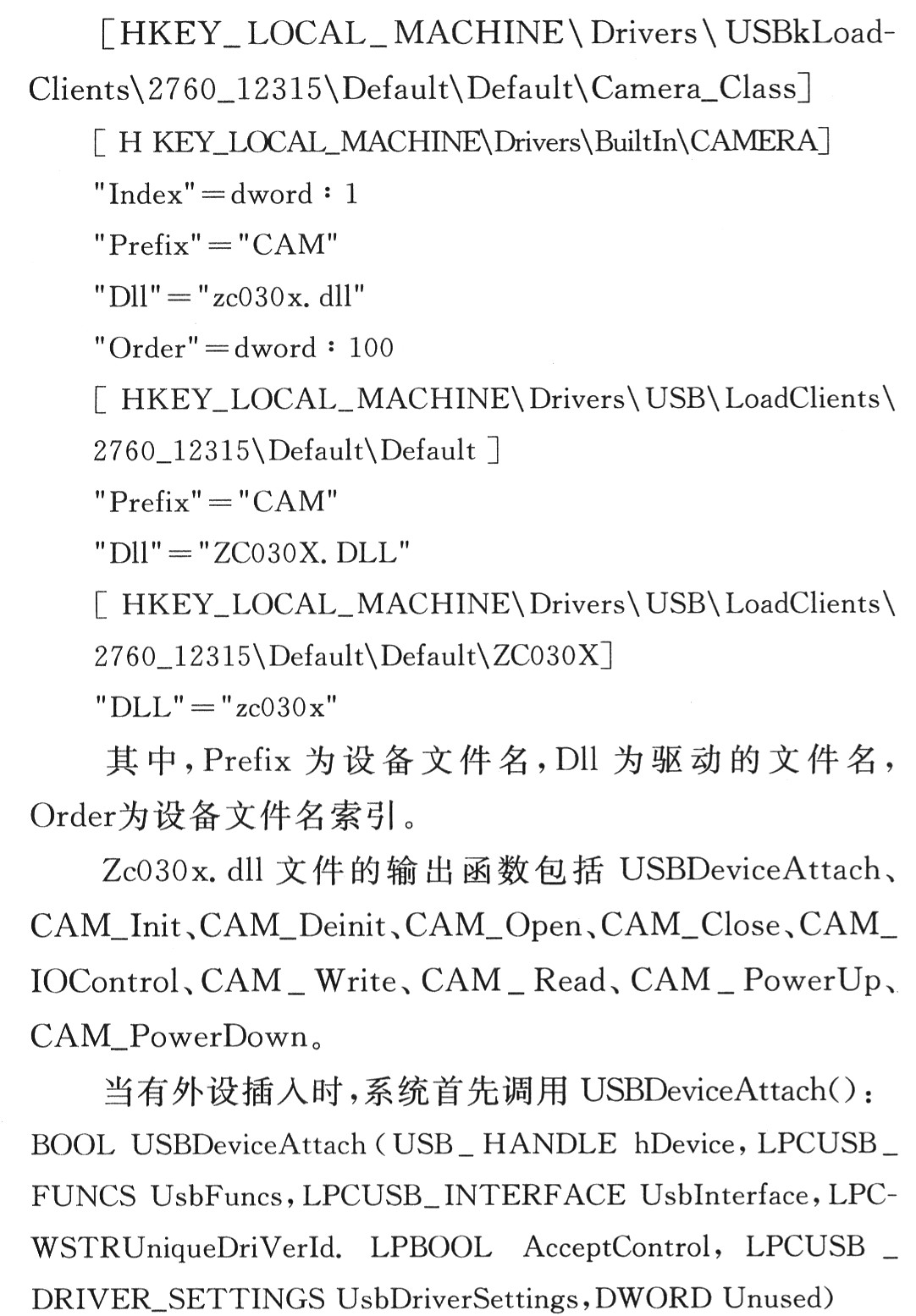

　　實驗使用的USB Camera是中星微公司的301芯片組的Zc030x，它的Vid／Pid為0x046d、0x08a2。由于實時圖像數據傳送量比較大，很多USB Camera產品在圖像傳輸之前已進行了數據壓縮處理，如果不知道解碼算法，是沒有辦法在WinCE上獲得圖像的。在開發的時候主要使用SnoopyPro，它是一款可以分析USB通信數據的軟件，輔助進行Zc030x的驅動開發工作，最后成功開發出Zc030x在WinCE5．0下的驅動程序。下面結合USBCamera驅動開發說明驅動中的數據流向和必要的函數使用。首先是具體的注冊表信息：

點擊看原圖

　　其中，hDevice是由系統提供的當前外設的句柄，通過它可以獲取外設的信息，如VID、PID等；UsbFuncs是系統提供的指向USBD函數的函數指針，通過它可以調用USBD函數，如GetlsochResult、IssuelsochTransfer等；AcceptControl指針指向的bool值需要我們確定，如果可控，令其為TRUE，否則為FALSE。
