C51語言與LCM12864ZK的接口控制技術
介紹LCM12864ZK的原理及功能，給出了MCU與LCM128 64ZK的硬件接口電路，同時根據LCM12864ZK的漢字顯示指令，給出了相應的控制軟件程序。
關鍵詞：液晶；LCM12864ZK；C51語言
Interface Control Technology of C51 and LCM12864ZK
LIU Jianhua, WANG Shuohe, HAO Ronghua, LIU Min, GENG Peng
(Department of Electrical Engineering, Shijiazhuang Railway Institute ,
Shijiazhuang 050043, China)
Shijiazhuang 050043, China)
Key words: LCD; LCM12864ZK; C51
1引言
液晶顯示器件與LED相比，具有工作電壓低、功耗低、顯示信息量大、壽命長等優點。因此，在移動通信、儀器儀表、電子設備和家用電器等方面有著日益廣泛的應用。LCM12864ZK是北京青云創新科技發展有限公司推出的帶中文字庫圖形的液晶顯示模塊，其功能較強，控制簡單。
液晶顯示器件與LED相比，具有工作電壓低、功耗低、顯示信息量大、壽命長等優點。因此，在移動通信、儀器儀表、電子設備和家用電器等方面有著日益廣泛的應用。LCM12864ZK是北京青云創新科技發展有限公司推出的帶中文字庫圖形的液晶顯示模塊，其功能較強，控制簡單。
(1)工作電壓為3V或5V；(2)液晶屏幕為128×64，可顯示4行，每行可顯示8個漢字；(3)具有4種工作模式：并行8位、并行4位、串行3線和串行2線；(4)內帶漢字庫。

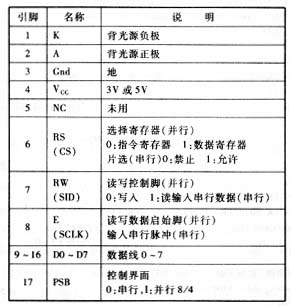

LCM12864ZK引腳功能如表1。
2.2操作時序

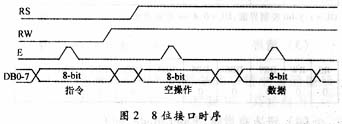

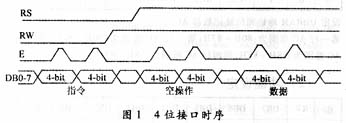

2.2.1并行接口數據傳輸
當PSB腳接高電平時，模塊將進入并行傳輸方式(由指令位DLFLAG選擇8位或4位接口)。每當E引腳上出現一個脈沖，RS和RW同時為低電平時，寫入命令字，RS為高電平且RW為低電平時，寫入數據，RS和RW同時為高電平時，讀液晶數據寄存器，RS為低且RW為高時，讀指令寄存器狀態。在4位傳輸模式下(如圖1所示)，每一個8位的指令或數據分兩組傳輸，高4位放在第一組的高4位(數據線DB7～DB4)傳輸，低4位放在第二組的高4位(數據線DB7～DB4)傳輸，其余數據線(DB3～DB0)未用。8位傳輸模式如圖2所示。
2.2操作時序
2.2.1并行接口數據傳輸
當PSB腳接高電平時，模塊將進入并行傳輸方式(由指令位DLFLAG選擇8位或4位接口)。每當E引腳上出現一個脈沖，RS和RW同時為低電平時，寫入命令字，RS為高電平且RW為低電平時，寫入數據，RS和RW同時為高電平時，讀液晶數據寄存器，RS為低且RW為高時，讀指令寄存器狀態。在4位傳輸模式下(如圖1所示)，每一個8位的指令或數據分兩組傳輸，高4位放在第一組的高4位(數據線DB7～DB4)傳輸，低4位放在第二組的高4位(數據線DB7～DB4)傳輸，其余數據線(DB3～DB0)未用。8位傳輸模式如圖2所示。
當PSB腳接低電平時，模塊將進入串行傳輸方式。主機通過同步時鐘線SCLK和串行數據線SID完成數據的傳輸。在片選引腳CS為高電平時，主機時鐘線上的時鐘信號才能被液晶顯示模塊接受；當引腳CS為低電平時，液晶顯示模塊內部寄存器將被復位，即終止數據傳輸。因此，為了可靠的傳輸數據，該引腳可固定地接高電平。
一個完整的串行傳輸數據流程包括(如圖3所示)：
一個完整的串行傳輸數據流程包括(如圖3所示)：
即主機必須連續發送5個“1”，當從機收到該數據后，將初始化內部寄存器，并且準備接受數據。
(2)數據傳輸方向位和寄存器選擇位
緊跟在起始位后的是數據傳輸方向位(RW=0寫入數據，RW=1無效)和寄存器選擇位數據位(RS=0：緊跟在其后的是指令；RS=1：緊跟在其后的是數據)，最后再發送一位“0”。
(3)數據和指令
主機將每個指令和數據分兩組發送，高4位放在第一組的LSB部分，低4位放在第二組的LSB部分，其余位都為“0”。?
(2)數據傳輸方向位和寄存器選擇位
緊跟在起始位后的是數據傳輸方向位(RW=0寫入數據，RW=1無效)和寄存器選擇位數據位(RS=0：緊跟在其后的是指令；RS=1：緊跟在其后的是數據)，最后再發送一位“0”。
(3)數據和指令
主機將每個指令和數據分兩組發送，高4位放在第一組的LSB部分，低4位放在第二組的LSB部分，其余位都為“0”。?
?

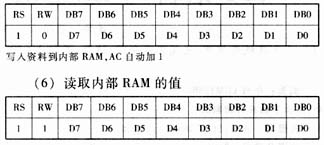

? (5)寫入資料到內部RAM

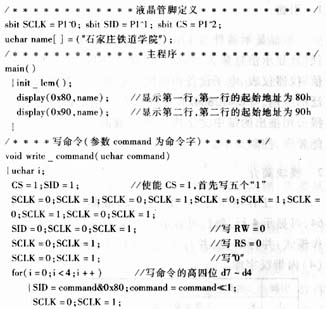

AT89C2051的P10、P11和P12引腳分別與LC12864ZK的SCLK、SID和CS連接。

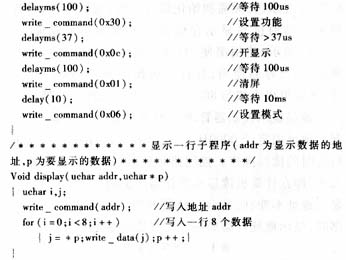

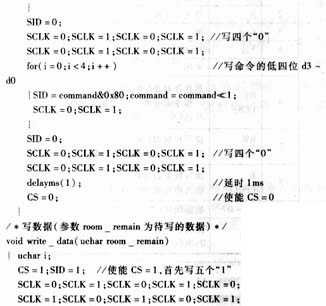

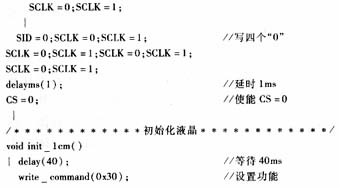

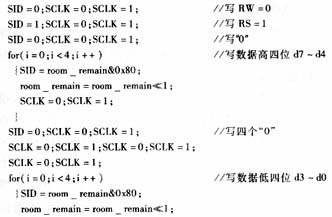

由于串行接口程序比較復雜，下面作者只寫出了LCM12864ZK液晶顯示串口的部分驅動程序。
