基于ARM的脈象儀系統設計與實現

　摘要：本文介紹了一種基于ARM微處理器的脈象儀系統，該系統以S3C2410嵌入式芯片作為硬件平臺。并且詳細分析了基于uClinux嵌入式操作系統的軟件設計方法。實踐證明該系統有效地提高了診斷的精度與效率，具有成本低、可靠性高、操作簡單等優點。

1 引言

　　脈象攜帶有豐富的人體健康狀況的信息。在中醫學中，脈診占有非常重要的位置。由于中醫是靠手指獲取脈搏信息，在長期的醫療實踐中也暴露出一些缺陷。脈診的定性化和主觀性大大影響了其精度與可行性，成為中醫脈診應用和發展中的制約因素。為了促進脈診的應用和發展，必須與現代科技相結合，實現更科學、客觀的診斷。隨著嵌入式技術的飛速發展，我們研制出一種基于ARM920T處理器的新型脈象儀。它采用一款A(yù)RM920T核的高速處理器S3C2410。該新型脈象儀具有成本低，體積小，可靠性高和操作簡單等優點，適用于個人和中小醫院的脈象診斷用途。

2 系統總體設計思想

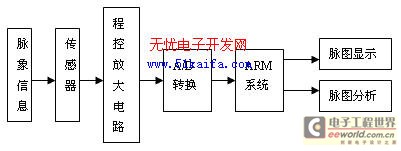

　　按照中醫脈診的理論，從左右手腕的寸、關、尺三部按不同的輕重可獲知人體五臟六腑的病理變化，模擬中醫脈診過程，設計中醫脈象儀。脈象儀原理圖如圖1所示。

圖1 脈象儀原理圖

　　應變式傳感器是脈象儀普遍采用的一類傳感器。某些固體材料受到外力的作用后，其電阻率要發生變化，這種由于應力的作用而使材料電阻率發生變化的現象稱為壓阻效應。半導體應變片測量應變的原理是以半導體晶體的壓阻效應為基礎的。用此應變片制成的傳感器稱為半導體應變式傳感器。傳感器結構圖如圖2所示，上下各一片半導體應變片。

圖2 傳感器結構圖

　　應變式傳感器的基本組成部件包括:應變片、彈性元件、測量電橋。本文中選用懸壁梁式壓力傳感器，應變片采用半導體應變片。

3 系統硬件模塊設計

　　3.1 嵌入式處理器的選擇

　　系統采用了ARM920T作為系統與上位機溝通的橋梁。該實驗箱如圖3所示。

圖3 ARM920T實驗箱圖

　ARM920T有如下幾個主要特點：處理器有高性能的RISC構架；大量的內部寄存器讓它的執行效率非常高，使它成為實時控制設備的理想選擇。片上的Flash可在線編程。

　　片上資源包括2個32位定時器；1個A/D輸入接口；18個多功能I/O接口；1個CPLD；1個64M的SDRAM；1個4M的Flash；1個64M 的Nand Flash控制器；還有中斷控制器和系統管理器。

　　處理器采用芯片S3C2410。S3C2410有出色的內核性能，豐富的外部接口和低功耗。在系統中我們用到2種內存，一種SDRAM，一種Flash。

　　SDRAM具有運行速度快的優點，但是掉電后不能保存數據。所以在系統主要是用來運行操作系統、應用程序和各類數據的緩存。

　　Flash內存較SDRAM運行速度慢．但掉電后能保存數據。在該系統設計中選用一種通用的Flash (SST39VF1601)，容量為2MB，主要用于固化啟動代碼和控制應用程序，并保存一些系統數據。

　　3.2? A/D轉換

　　A/D轉換電路采用MAXIM公司的MAX197，MAX197采用逐次逼近技術以達到快速變換和低功耗。如圖4所示。

圖4 MAX197

　　預處理電路包括了電流電壓互感器、隔離電路和同步采樣電路，可以將信號轉換成MAX197相匹配的量值。圖4所示的電路采用了內部時鐘。 和 邏輯輸入端用于啟動變換和從器件讀出數據。

4 系統軟件設計

　　為了滿足系統對實時性和安全性的要求，系統采用了嵌入式操作系統uClinux。uClinux是針對微控制領域而設計的linux系統，是在linux的基礎上添加了對沒有內存管理單元的微處理器的支持。一方面它繼承了linux的穩定性優點，另一方面其內核相當精簡。因此在嵌入式領域得到廣泛應用。

　　該脈象儀系統的軟件主要由三個部分組成，系統軟件結構如圖5所示，包括嵌入式linux操作系統，A/D驅動程序和應用程序。

圖5 系統軟件結構

4.1 嵌入式uClinux的構建

　　將嵌入式uClinux系統移植到特定的硬件平臺上，大致需要完成建立叉編譯環境，配置編譯uClinux內核，制作根文件系統，下載和調試內核四部分的工作。

　　4.2? A/D驅動程序的設計

　　在uClinux系統下，驅動程序可以看成uClinux內核與外部設備之間的接口。驅動程序向應用程序屏蔽了硬件實現上的細節?？梢允褂煤筒僮魑募邢嗤南到y(tǒng)調用接口函數來完成對硬件設備的打開，關閉，讀，寫以及I／O控制操作。

　　本系統中的A/D驅動程序主要結構包括：

　?。?）數據類型定義文件

　　#define U32? unsigned int

　　#define U16? unsigned short

　　#define S32? int

　　#define S16? short int

　　#define U8?? unsigned char

　　#define S8?? char

　　#define TRUE?????? 1?

　　#define FALSE????? 0

　　#define ERROR????? 0

　?。?）啟動A/D轉換文件

　　void INT_ADC_Enable(int flag)

　　{

?????? int temp;//定義臨時變量

?????? if(flag == FALSE)

?????? {

????????????? temp = rINTSUBMSK;

????????????? temp |=(1<<10);

????????????? rINTSUBMSK = temp;

????????????? temp = rINTMSK;

????????????? temp |=0x80000000;

????????????? rINTMSK = temp;

?????? }

?????? else

?????? {

????????????? temp = rINTSUBMSK;

????????????? temp = 0x5ff;

????????????? rINTSUBMSK = temp;

????????????? temp = rINTMSK;

????
　temp &= ~(0x80000000) ;

????????????? rINTMSK = temp;

?????? }

　　}

　?。?）主程序文件

　　#include "2410addr.h"http://調用S3C2410地址頭文件

　　#include "def.h"http://調用數據類型頭文件

　　main()

　　{

　　clrsrc();//刷新操作

　　INT_ADC_Enable(int flag);//啟動A/D轉換

　　… …

　　}

　　4.3 應用程序的設計

　　應用程序是實現系統所需功能的核心部分，主要是A/D采樣分析。該部分主要負責對采集到的脈象模擬信號進行數模轉換，并根據脈象的時域和頻域特征進行分析脈象圖的結構。

5 結束語

　　本文作者創新點是，與傳統的中醫脈象儀相比，基于ARM的脈象儀具有高性能，低成本，電路簡潔可靠和擴展性好等優點。嵌入式uClinux的引入保證了系統穩定和運行的可靠。ARM技術將計算機硬件和軟件有機的融為一體，它使測試設備簡單化，軟件設計變得更加靈活，具有無比的優越性。ARM技術應用于脈象儀具有很高的應用價值和良好的市場前景，值得我們深入研究。
