圖文詳解飛思卡爾ARM9之i.mx27視頻傳輸多媒體領域開發

i.MX27 是飛思卡爾推出的基于ARM926核心IP的多媒體微處理器，是i.MX21的升級版。作為嵌入式系統的優秀芯片i.MX27已經被廣泛應用在視頻監控，IP Camera，智能公交系統，可視電話，可視門禁對講，網絡廣告機等行業和方向。辰漢電子發布了i.MX27 MDK1的嵌入式開發板！

i.MX27 核心特色如下：（400Mhz主頻，DDR SDSAM 128Mb，NAND Flash 256Mb）

1、? 特有的視頻CODEC能力
內置H.264硬件編解碼（全雙工），不占CPU資源。
以及MPEG-4硬件編解碼（全雙工）
支持的分辨率：
D1（720*480@30fps、720*576@25fps）
VGA（640*480@30fps）

2、? 強大的圖像處理能力
i.MX27集成了一個增強型低功耗的多媒體硬件加速器（eMMA），可以處理視頻的前預處理和后處理以及類似去環狀塊、色彩空間轉換、放大和圖像的平行縮放等。

3、? 最優化的網絡傳輸控制
FEC----Fast Ethernet Controller（快速以太網控制）
芯片內置MAC層，支持10/100M自適應以太網接口。
外掛高速以太網PHy（LAN8700）。

i.MX27 MDK1 是客戶做視頻傳輸領域系統開發板選型的最佳選擇，芯片內置H.264硬件編解碼和eMMA保證了視頻快速流暢的錄制和播放；FEC（快速以太網）則保證了傳輸處理的暢快無阻。這些都是ARM9級別其他芯片所處理不了的。

4、? 強大的電源管理系統，
i.MX27采用Freescale的Smart Speed增強技術，能夠最大限度地提高有效周期/指令（eCPI），為低功耗/性能比的移動娛樂解決方案建立新的基準。eCPI越低，應用對CPU和電池的要求也就越低。這就使消費者能夠連續數小時地享受流式視頻和互動3D游戲等移動多媒體娛樂，而無需備用電源，也無須為功耗擔憂。
工作溫度在-20℃-80℃之間，是同類芯片所達不到的高度。

5、 豐富的外設接口

i.MX27 還支持非常多的外設接口（歐美系芯片的優點），滿足客戶不同的需求，可以實現許多功能的擴展應用：【以i.MX27 MDK1（Morninghan）開發板為例介紹】

UART接口：多個UART接口，其中UART1接口外掛RS232。

Wi-Fi & BlueTooth接口：可直接使用Wi-Fi & BlueTooth模板在主板上，也可外掛用于測試性能。
GPS接口：可直接使用GPS模塊于主板上，也可外接不同廠家的GPS子卡以評估其性能。

USB接口：480Mbps高速USB接口，包括1個USB OTG和2個USB Host
TV? in（TV decode）：CVBS TV信號輸入接口。通用TV解碼芯片直接輸入CPU。
TV? out (TV encode)：CVBS TV信號輸出接口。低成本TV編碼芯片直接將電視信號傳入電視?？刹褰覥CD攝像頭。

其他接口：Hitachi 1.8”微硬盤標準接口(ATA)、SD／MMC卡接口、200萬像素CMOS Sensor接口。

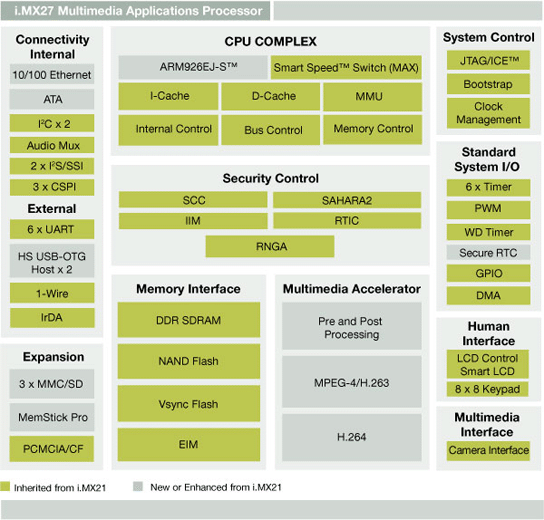

?? i.MX27系統框圖：

?

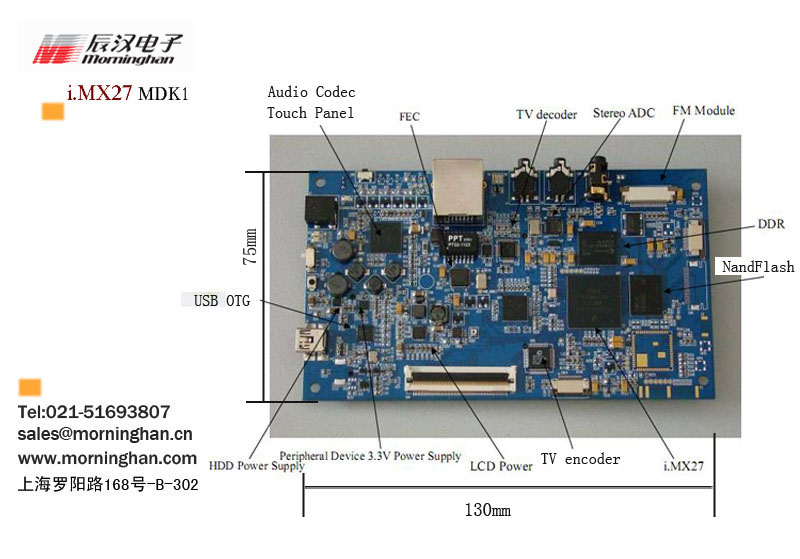

i.MX27 MDK1 開發板實例：
