具有PCI和并行接口的數據采集系統設計

1 引言

隨著計算機技術的飛速發展和普及，數據采集系統也迅速地得到應用。在生產過程中，應用這一系統可對生產現場的工藝參數進行采集、監視和記錄，為提高產品質量、降低成本提供信息和手段。典型數據采集系統的構成是由A/D+DSP+FPGA(CPLD)+D/A。本文通過利用模數轉換芯片AD6644，以及FPGA實現了可用于兩種接口(PCI、并行接口)傳輸模式下的高精度數據采集系統。

2 硬件電路設計

2.1 系統設計方案

本數據采集系統主要由模擬部分，數字部分和接口部分三大板塊組成，如下圖1所示。其中模擬部分主要包含模擬中頻信號預處理模塊和模數轉換模塊；數字部分除時鐘產生電路外，其余部分完全在FPGA中設計完成；接口部分包含PCI總線接口、DB25并行接口以及SignalTapII邏輯分析儀調試接口。

本系統的設計思路就是：首先通過模擬中頻信號預處理模塊，將調整后的模擬信號輸入給A/D轉換器，然后經模數轉換之后將16bit數字信號(AD6644輸出14bit，再加上2個校驗位)直接輸出給FPGA進行存儲。在FPGA中設計了高速緩沖器DCFIFO和高速存儲器DPRAM以及一系列時序控制邏輯，以保證在預定容量下能夠?qū)崟r(shí)的存儲由ADC發送過來的數據。同時，在FPGA中還設計了2種數據傳輸接口，從而使得系統可以在我們選擇的模式下進行數據傳輸，或通過并行接口，或通過PCI總線接口。

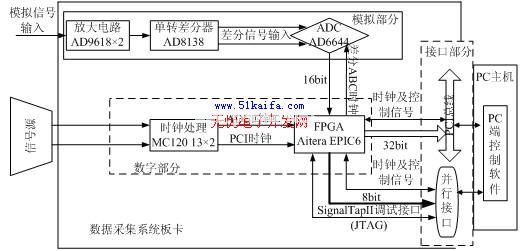

圖1 系統總體框圖

2.2 模擬中頻信號預處理模塊

首先，將該輸入信號通過兩級放大器，目的是為了使模擬輸入信號幅度達到AD6644輸入幅度的要求和對模擬輸入信號進行很好的隔離。這里選用AD9618來實現對模擬信號的放大功能。AD9618的單位增益帶寬和壓擺率的指標均較高，能起到對模擬輸入信號放大和改善性能的作用。電路圖如圖2所示。

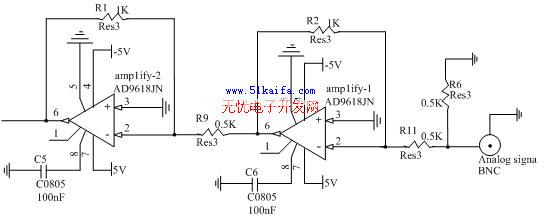

圖2 兩級AD9618放大器原理圖

其次，將經過放大處理后的單端信號通過AD8138，轉換為差分信號后輸出給AD6644。這么做是因?yàn)樽鳛樾滦偷母咿D(zhuǎn)換速度、大動態范圍的ADC，為保證其性能，AD6644的模擬輸入信號要求差分形式。在模擬信號階段使用差分形式，可以有效地濾除偶次諧波分量，同時對其它共模雜散信號(如由電源和地引入的噪聲)及對晶振的反饋信號也有很好的抑制作用。如下圖3，使用AD8138對模擬信號進行調整。單端模擬信號(AD9618_out)由AD8138轉換為差分模擬信號(AIN、nAIN)，增益為1，然后送AD6644實現模數轉換。AD8138的直流偏壓VREF由AD6644的精密參考源提供。采用差分輸入比單端輸入大約可以提高信噪比3dB。

2.3 FPGA配置與模數轉換模塊

FPGA部分是本系統的核心模塊，承載了所有的數字電路部分。在設計過程中，強調SOC(片上系統)的概念，在FPGA平臺上實現了系統中所需要的所有數字邏輯，包括觸發器、存儲器，緩沖器，PLL(鎖相環)，計數器，譯碼器，多路選擇器，DB25接口邏輯，PCI接口邏輯等。從而使得系統中的數字部分處于完全可編程可調狀態，只需根據需求更新FPGA程序即可，具有較強的適應性和靈活性?；谏鲜鏊悸罚覀冞x擇了Altera公司的Cyclone系列FPGA——EP1C6Q240C8。

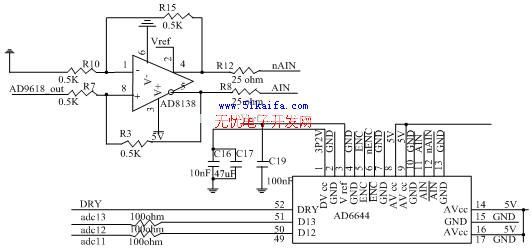

圖3 AD8138+AD6644連接原理圖

在本系統中，使用了2種配置方式，即AS方式和JTAG方式。這2種配置方式可以共同使用，只需在板子上放置2套接線柱即可，下載電纜采用ByteBlaster II。首先使用JTAG方式配合Quartus II工具中自帶的在線邏輯分析儀SignalTap II對FPGA功能及時序進行調試，成功后再使用AS+EPCS4方式將程序下載到配置芯片EPCS4中，使得每次系統上電后，都能對FPGA自動加載程序。另外要注意，使用這種配置方式時，如果讓JTAG和AS模式同時開始加載，則JTAG模式會自動取得優先權進行程序加載，而AS模式則會自動終止。

A/D轉換芯片使用的是ADI公司的AD6644。AD6644是高速、高性能的14-bit65MSPS單片模數轉換器，內部自帶采樣保持器和參考電壓電路，可以提供完整的轉換應用解決方案。AD6644是ADI公司Softcell接收器芯片組中的一個代表芯片，它是專門為第三代移動通信系統設計的ADC芯片，特別適用于多通道、多模式接收機應用。同其它芯片相比，由于在奈奎斯特頻率范圍內，AD6644的無雜散動態范圍指標超過了100dB，大大增強了從輸入端雜散分量中檢測有用小信號的能力，使它更加適用于多模式的數字接收機。同時，AD6644的信噪比的典型值也達到了74dB。AD6644還可以應用于單通道數字接收機中，如寬通道帶寬系統中，能夠精確變換寬帶模擬信號(200MHz輸入帶寬)。通過欠采樣，可以將諧波成分分配到有用頻帶之外，配合使用數字下變頻芯片可降低有用信號帶寬內的噪聲平臺。

2.4 時鐘產生模塊

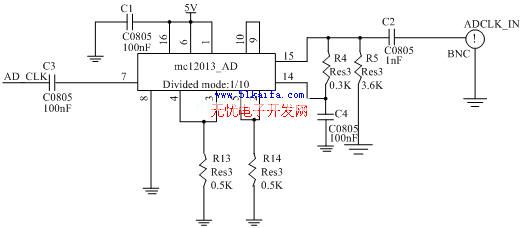

圖4 雙模前置分頻器MC12013工作原理圖

本采集系統的時鐘是通過外部晶體振蕩器或者時鐘信號發生器產生，然后經過前置分頻后加到FPGA的專用時鐘引腳輸入端，并使用FPGA中的全局時鐘網絡布線。我們采用雙模前置分頻器MC12013進行前置分頻。MC12013是超高速雙模前置分頻器，雙極型發射極耦合晶體管邏輯。模數比為10/11，由模式控制電平的高低決定分頻比。MC12013是ECL集成電路，最高工作頻率可達550MHz，并帶有一個內部的ECL到TTL的轉換電路。當變?？刂贫溯敵龈唠娖健?”時，雙模前置分頻器按低模分頻比M工作；當輸出低電平“0”時，按高模分頻比M+1工作。這里只使用除10分頻功能，工作原理圖如圖4。

2.5 接口部分設計

本系統中使用了2種接口方式，即DB25并行接口和PCI總線接口。雖然2種接口的作用都是將經過模數轉換模塊采集后并存儲到FPGA中的數據傳輸至PC機中，但是2者的工作過程卻是不同的。

當使用DB25并行接口傳輸數據時，由于并行接口傳輸率的限制(EPP工作模式下只能達到1MBps左右)，因此當A/D轉換器進行高速采樣時(如AD6644工作在50MHZ下)，并行接口沒有能力在相同的時間里把ADC存放到FPGA中的數據完全讀取出來。所以此時不能實現實時傳輸，只能讓系統工作于存儲轉發的狀態下，即當ADC中的采集數據將FPGA中RAM存儲器寫滿時，停止數據采集工作，進而轉向數據讀取過程，待DB25將FPGA存儲器中的數據完全傳輸至PC機之后，再重新啟動ADC的數據采集過程，如此反復直到全部數據采集、存儲并轉發完畢。

當使用PCI總線接口傳輸數據時，由于PCI接口的傳輸率很高(本系統中使用33MHZ*32bit的傳輸模式)，因此即使當A/D轉換器進行高速采樣時，PCI接口仍然有能力在相同的時間內將ADC存放到FPGA中的數據讀入到PC機中。所以此時可以在一定程度上實現實時數據采集和存儲。

3 FPGA與PC端控制軟件設計

Altera公司的FPGA產品與其它公司產品的最大區別是它采用連續式的互連結構，即采用同樣長度的一些金屬線實現邏輯單元間的互連。連續式互連結構消除了FPGA分段式互連結構在傳輸延時上的差異，在邏輯單元間提供快速、具有固定延時的通路。這種結構的優點是布線速度快且易于仿真，在實現復雜大型設計時，可以縮短開發周期。開發Altera公司的可編程邏輯器件有兩種軟件，QuartusII和MAX+PLUSII。本設計采用QuartusII開發軟件，其提供了一種與結構無關的全集成化設計環境，使設計者能對Altera的各種產品系列方便地進行設計輸入、快速處理和器件編程。QuartusII開發系統具有強大的處理能力和高度的靈活性。

在本系統中，F(xiàn)PGA起到的是一個控制橋梁和傳輸橋梁的作用，通過來自于PC主機的控制信號和傳輸信號，來有序的控制ADC的采樣，數據的存儲和傳輸過程。而如何決定整個系統開始工作的時間，采用何種接口的傳輸模式，數據在PC機中的存儲方式以及如何利用采集后的數據來顯示原始波形，這些任務都是由安裝在PC端的控制軟件所完成的。

我們通過VB程序?qū)崿F(xiàn)了這個控制軟件。在Windows環境下，數據采集系統作為外部設備，我們將通過調用動態鏈接庫(TVicHW32.DLL)來完成對其的讀寫操作。TVicHW32.DLL可以對內存、I/O端口、中斷等進行直接控制和讀寫，這里我們使用其部分功能和函數。

本文作者創新點:

本文所設計的方案，就是將FPGA作為整個數據采集系統的控制核心和傳輸橋梁。一方面可以根據上位機的指令來完成對整個系統工作模式和狀態的精確時序控制，另一方面可以通過FPGA中豐富的宏功能塊資源和可嵌入的IP核資源來實現高速緩存和高速數據傳輸接口。
