嵌入式軟核NiosⅡ串口直接讀寫寄存器的編程方法

　　NiosⅡ處理器是Intel公司為Altera公司推出的一個32位精簡指令處理器軟核。在Altera公司推出的軟件SoPC中加載NiosⅡ軟核和相應的外圍接口以及與定義相應的自定義指令，然后對設計進行綜合，下載到FPGA中就可以方便地實現一個具有高速DSP功能的嵌入式處理器。

　　NiosⅡ處理器的軟件開發是建立在ANSI C基礎上的。NiosⅡIDE是NiosⅡ系列嵌入式處理器的主要軟件開發工具。用戶可以在NiosⅡIDE中完成所有的軟件開發任務，如編輯、編譯、下載、調試和閃存編程。NiosⅡ嵌入式系統的一個重要問題就是軟件代碼量的大小，這關系到存放代碼的存儲器件容量大小，因此控制和減小程序代碼量是降低系統成本的重要方法，必須首先從處理器的啟動順序開始研究。

　　1 串口C語言方式編程

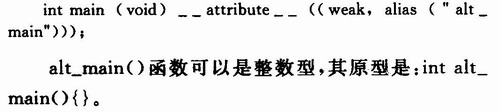

　　使用該方法要加上下面語句：

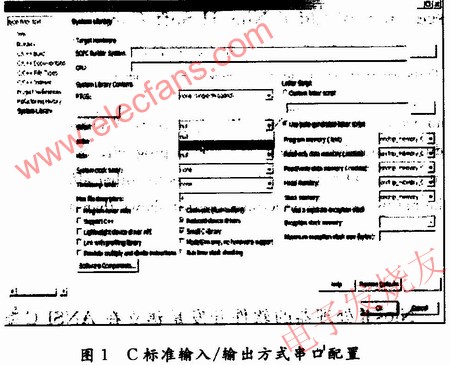

　　執行上面程序可以得到串口輸出結果。

　　如果不調用alt_main()函數，則系統默認運行步驟如下：

　　(1)調用alt_os_int()函數來執行任何操作系統所特有的初始化。如果HAL是在操作系統里運行的，那么初始化alt_fd_list_lock命令。它可以控制訪問HAL文件系統，初始化中斷控制器并執行中斷。

　　(2)調用alt_sys_init()函數，以初始化系統里所有的驅動裝置和軟件組成部分。

　　(3)重新設置C標準I/O通道(stdin，stdout，stderr)，以使用合適的器件。

　　(4)調用main()。

　　(5)調用exit()。main()的返回代碼作為exit()的輸入。

　　該方式使用串口比較簡單，但是占用的存儲資源比較大，編譯時間也較長。

　　2 串口直接讀寫寄存器方式編程

　　2.1 串口初始化

　　NiosⅡ的串口編程有多種方式，比較多的是采用標準C語言寫法，占用程序空間比較大。NiosⅡ處理器的啟動可采用2種方式：自動初始化和用戶自定義初始化。ANSI C標準定義應用程序可以通過調用main()來開始執行。在調用main()之前，應用程序假定運行環境和所有的服務系統都被初始化并準備運行。初始化可以被硬件抽象層(HAL)系統庫自動執行。程序員不需要考慮系統的輸出設備以及如何初始化每一個外設，HAL會自動初始化整個系統。

　　另外，ANSI C標準也提供了一個可變的入口點程序，以避免自動初始化。ANSI C標準還定義程序員能手動初始化任何所用的硬件。alt_ main()函數提供了一個獨立式的編程環境，能夠完全控制系統的初始化。獨立式編程環境可以使程序員手動編寫初始化系統的代碼。

　　HAL提供的系統初始化代碼按以下啟動順序運行：

　　(1)啟動指令和數據高速緩沖存儲器;

　　(2)配置堆棧;

　　(3)配置全局指針;

　　(4)通過鏈接器提供的_bss_start和_bss_end來零初始化BSS層，_bss_start和_bss_end是開始和結束BSS的命令;

　　(5)如果當前系統沒有啟動下載器，就復制.rwdata，.rodata或者剩下的部分到RAM;

　　(6)調用alt_main()。

　　在NiosⅡIDE工程中，只需簡單定義alt_main()就可以實現用戶的啟動順序，而且能夠選擇HAL的服務程序。如果應用程序需要一個alt_ main()入口點程序，可以復制默認的執行作為開始點，根據要求來定制它。

　　使用獨立式編程環境會增加NiosⅡ程序編寫的復雜性。獨立式編程環境的主要作用在于減小代碼量，但要使用這種方法，需要對NiosⅡ處理器的外設和驅動編寫都非常熟悉才行。在NiosⅡIDE中也可以通過某些選項來減小HAL系統庫容量，從而達到減小代碼量的目的，比使用獨立式編程環境容易得多。

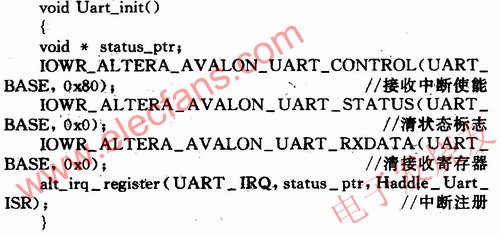

　　串口部分程序初始化代碼如下：

　　//串口中斷初始化

　　2.2 串口收發通信程序

　　串口的收發可采用查詢和中斷方式，中斷方式要更好一些。

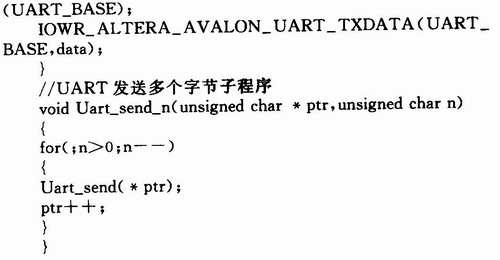

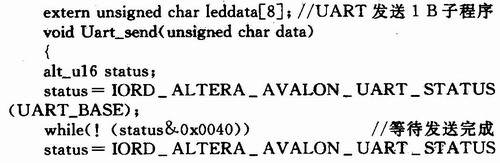

　　查詢方式發送子程序代碼如下：

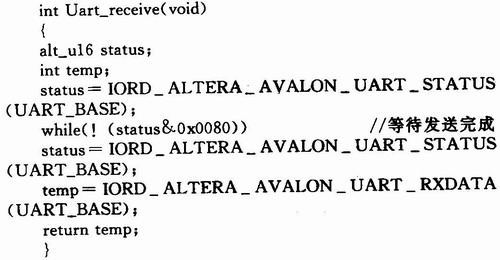

　　查詢方式接收子程序代碼如下：

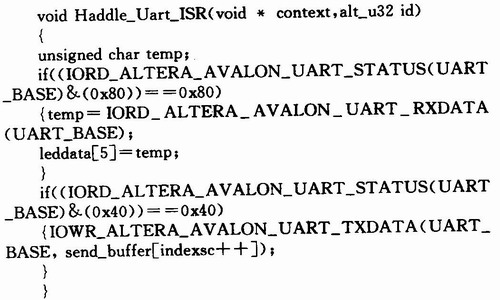

　　因?yàn)榇诘闹袛嗵?hào)是惟一的，所以中斷方式接收發送只能在一個中斷函數內。中斷方式接收發送子程序代碼如下：

　　該中斷處理程序可進行中斷方式接收發送，如果程序需要進行精確的接收發送，還需加上中斷程序和主程序的相互控制變量。

　　2.3 串口通信調試

　　在Nios中調試“Hello world!”范例的時候往往會出現這樣的錯誤：nios2-terminal：can't open uart：Permission denied。這是因?yàn)樵谡{(diào)試程序時，打開了另外的串口調試工具，或者可以說是串口偵聽器。但實際上NIOS IDE中已經集成了串口調試工具，或者串口偵聽器。在任務管理器中nios2-terminal.exe就是這個偵聽串口的進程。

　　所以，如果用NIOS IDE來觀察發送的數據，就不要用其他的串口調試工具，如果在編譯之前就打開了其他的串口偵聽器，編譯鏈接的時候就會出現上述的錯誤。而在程序編譯鏈接后再去打開其他的串口偵聽器，串口就會因?yàn)閚ios2-terminal.exe占用而無法打開。解決的方法，如果想用NIOS IDE觀察的話就不要事先打開其他的串口調試工具。而如果想用其他的串口調試工具來觀察數據，通過USB_BLASTER將數據下載到板子后，刪除任務管理器中的nios2_terminal.exe，然后打開串口調試工具。如果程序沒有問題，運行后就可以看到數據。

　　3 結果與討論

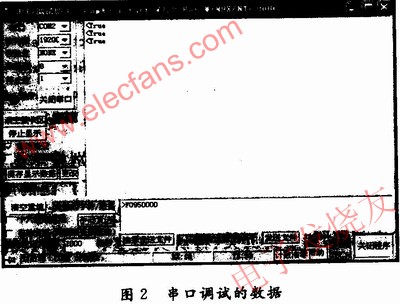

　　為證明以上程序的可運用性，特別制作了電路來驗證，芯片使用EP3C40，PC端使用串口調試助手，波特率為19 200 b/s，8位數據位，1位停止位，無校驗位。實驗結果如圖2所示。
