?????? 引 言

　　隨著智能卡在金融、電信、移動通信、醫療保險、付費電視等領域應用的迅速增長,其可靠性要求越來越高,而針對智能卡模塊的測試已經成為必不可少的質量保證手段。自動化測試不需要人工干預,能提高測試效率,受到更多重視和應用。在發展自動化測試的過程中,一個高效的自動化測試平臺是其基本保障。根據智能卡的應用現狀和市場需求,本設計用TCL語言和C語言聯合編程的方法,以 PC／SC為編程接口,實現了智能卡的測試平臺,能夠?qū)χ悄芸ㄟM(jìn)行質量和性能的測試。

　　1 測試系統結構

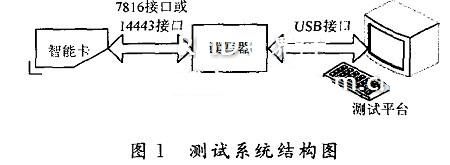

　　具有測試功能的系統結構如圖1所示。測試系統一般由測試平臺、讀／寫器和智能卡三個部分組成。測試平臺運行測試腳本,并對從智能卡返回的結果進行處理。智能卡內部有被測程序,響應測試平臺發來的命令,返回測試數據。讀／寫器提供測試平臺和智能卡的接口。這里的研究重點是測試平臺。

　　2 測試平臺的設計思路

　　測試平臺軟件由兩個部分組成,即界面程序和通信軟件程序,如圖2所示。界面程序提供一個友好的圖形畫面,接受用戶指令,如腳本輸入,按鈕響應等。界面將用戶的任務轉換為內部指令,然后由通信軟件程序具體實施,而通信軟件程序負責與USB讀卡器通信。下面分別介紹界面程序和通信軟件程序的實現原理。

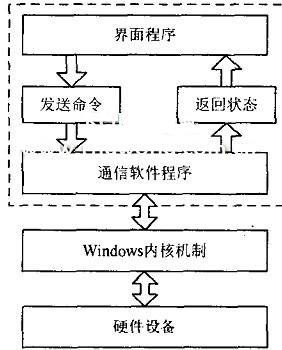

圖2是測試平臺的軟件結構

圖３界面程序

　　2．1 界面程序

　　界面程序分為三層,頂層為腳本層,用于支持ATP語言。ATP并不是一種全新的語言,是從TCL語言口
擴展而來,針對ATP開辟的命令集,它包括 TCL基本命令和應用程序相關的擴展命令。TCL基本指令的使用方法可以參考文獻[1,2],擴展命令是TCL專門針對智能卡的測試而擴展的。

　　中間層是根據應用需求而擴展的TCI 解釋器,它包含TCI標準庫和與底層接口程序有關的TCL擴展庫。ATP的基本部分由TCL語言解釋器調用TCL標準庫來執行;ATP的擴展部分由擴展的 TCL解釋器調用TCL擴展庫執行。

　　頂層和中間層說明了TCI 即是一種腳本語言也是一個解釋器。底層是接口程序,提供與通信軟件程序的接口,負責發送命令和返回狀態。

圖4顯示了TCI 與應用程序的調用關系

　　TCL 的標準命令是TCL自帶的,而與應用程序相關的特殊命令需要用C代碼去擴展,下面詳細介紹如何擴展TCL命令。使用TCL之前,應用程序必須首先創建 TCL解釋器創建標準的命令解釋器,然后可以調用Tcl CreateCommand過程使用用戶自定義命令來擴展解釋器,它的原型是：Tcl—CreateCom mand (interp,cmdName,proc,cli—entData,deleteProc)其中：interp為創建的解釋器;cmdName為創建的命令名字;proc為與命令相對應的函數;clientData為一個字長的值,通常指向一個專用數據結構;deleteProc為注銷命令的函數名,如果其為空,則在注銷命令前不調用任何函數。調用Tcl—CreateCommand時,擴展命令name就會和name—tcl聯系起來;執行name命令時,會進入name— tcl函數處理name命令。
創建完程序自定義命令后,應用程序進入死循環,等到命令后就傳遞給解釋器。調用Tcl— Eval(interp,script),通過script的內容知道命令的類型后,選擇在相應的過程函數中進行計算。

　　通信軟件程序的執行就是在過程函數里面被調用,這樣就實現了界面程序與通信軟件程序的接口。
