嵌入式系統的Boot Loader分析

　　0 引言

　　由Boot Loader和固化在固件(firmware)中的Boot代碼(可選)共同組成一個嵌入式系統的引導加載程序。它的作用和功能就像固化到計算機內主板上的一個ROM芯片程序BIOS(basic input output system)。但是它一般不配置像BIOS那樣的固件程序，這是因?yàn)橐紤]經濟方面的原因，因此必須自己完成這方面的工作。Boot Loader可以初始化硬件設備，建立內存空間的映射圖，從而將系統的軟硬件環境帶到一個合適的狀態，以便為最終調用操作系統內核準備好正確的環境。它的實現嚴重地依賴于硬件，特別是在嵌入式系統中，即使基于同一個CPU的Boot Loader，對于不同的板子，也有很大的不同。

　　1 Boot Loader分析

　　系統加電，然后復位后，基本上所有的CPU都是從復位地址上取得指令的。以微處理器為核心的嵌入式系統中，通常都有某種類型的固態存儲設備(FLASH，E2PROM等)，這個固態存儲設備被映射到一個預先設置好的地址上。在系統加電復位后，一開始處理器就會去執行存放在復位地址處的程序，而且通過開發環境可以將Boot Loader定位在復位地址一開始的存儲空間上，因此Boot Loader是系統加電后，在操作系統內核或者一些應用程序被運行之前，首先會運行的程序。對于嵌人式系統來說，比較復雜的或者為了方便后期開發大的應用程序，有的使用操作系統，也有很多的情況下，因功能簡單，或僅包括應用程序的系統不使用操作系統，但是不論有無操作系統在啟動時都必須執行Boot Loader，為的是準備好軟硬件運行環境。

　　以微處理器為核心的嵌入式系統中，一般都有某種類型的固態存儲設備(FLASH，E2PROM等)，這個固態存儲設備被映射到一個預先設置好的地址上。在系統加電復位后，一開始處理器就會去執行存放在復位地址處的程序。而且通過開發環境可以將Boot Loader定位在復位地址一開始的存儲空間上，因此Boot Loader是系統加電后，在操作系統內核或者一些應用程序被運行之前，首先會運行的程序。對于Linux系統，它的主要任務有以下7個方面。

　　(1)初始化處理器及外設的硬件資源配置。一般嵌入式系統的處理器在上電復位后，外部的I/O引腳都處于輸入狀態，處理器的片內和片外設備資源都需要配置。

　　(2)建立內存空間的映射圖，從而將系統的軟硬件環境帶到一個合適的環境，這樣就能為最終啟動操作系統的內核提供最好條件。

　　(3)把操作裝載到映射的內存中，這也是所有任務當中最重要的一個，只有完成這個任務，操作系統才能被裝載到內存當中去，Boot Loader一般會提供串口和網絡裝載兩種方式。

　　(4)為了把操作系統的映像保存在FLASH中，以便以后啟動，可以直接裝載FLASH的數據，而不用重新下載程序，但需要對FLASH進行編程。

　　(5)運行操作系統。設置相關的寄存器和資源，跳轉到操作系統的所在空間，進行相關的引導，這就是Boot Loader。

　　(6)在Linux系統啟動時，傳遞系統的啟動參數，可以給內核傳遞命令行等參數，通過命令行可以選擇控制系統的啟動模式。

　　(7)命令行的解析和輸入/輸出控制。為了開發的方便，多數的Boot Loader都采用串口作為終端的控制方式。

　　Boot Loader的啟動過程可分為兩個重要階段。第一階段：由于Boot Loader的實現依賴于CPU的體系結構，所以設備代碼的初始化等功能都在該階段完成。而且，為了達到縮短代碼的目的，通常用匯編語言來編寫。在這一階段的執行過程中，又可分為幾個方面。

　?、儆布O(shè)備的初始化。在該階段的執行過程中，首先需要對硬件設備進行初始化，其目的主要是為第二階段的執行以及隨后Kernel的調用準備基本的硬件環境。

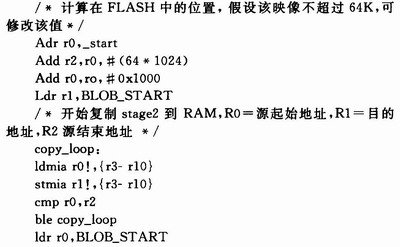

　?、跒榧虞dBoot Loader的第二階段準備RAM空間。為了獲得更快的執行速度，通常把第二階段加載到RAM空間中來執行。因此，必須為加載Boot Loader準備好一段可用的RAM空間范圍。

　　③設置堆棧指針。設置堆棧是為了執行C語言代碼作好準備。

　?、芴D(zhuǎn)到第二階段的C入口點。當程序執行到這個位置時，可以通過修改PC寄存器的值，使其跳轉到第二階段。

　　第二階段階段的啟動流程分析：為了便于實現復雜的功能和獲得更好的代碼可讀性和可移植性，通常第二階段的代碼用C語言來實現。但是，與普通C語言的不同之處是，這里使用了“彈簧床”的概念，即先用匯編語言寫一段小程序，并將這段小程序作為第二階段可執行映像的執行入口點，然后在匯編程序中用CPU跳轉指令跳入main()函數中去執行，當main()函數返回時，CPU執行路徑再次返回到匯編程序中第二階段，包括初始化本階段要使用的硬件設備，檢測系統內存映射，會將Kernel映像和根文件系統映像從FLASH中讀到RAM空間中，為內核設置啟動參數調用內核。

　　2 Boot Loader的設計

　　2.1 中斷向量表(二級)的設計與建立

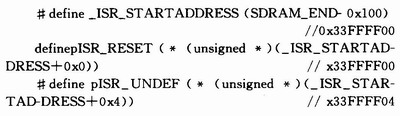

　　如果有中斷或者異常發生時，處理器便會強制性地把PC指針指向向量表中它所對應的中斷類型地址值。為了提高中斷響應速度，F(xiàn)LASH的0x0地址存放能跳轉到0x33FFFF00地址處中斷向量的跳轉指令，也就是會在在RAM中建立一個二級中斷向量表，起始地址為0x33FFFF00。除了復位外，所有的異常入口地址都由FLASH跳轉得到，代碼如下：
