在arm微處理器硬件平臺上，應用windriver公司的tornado集成開發環境，實現基于vxworks的自動發送彩信的嵌入式應用系統。該系統使用現有cdma網絡，根據設定的參數發送彩信到特定的移動終端用戶。

　　隨著嵌入式應用的發展和16/32位risc處理器技術的成熟，以及支持各種高端處理器的嵌入式操作系統的涌現和完善，嵌入式無線設備可以利用cdma網絡實現許多新的應用。自動發送彩信的嵌入式系統就是這種新應用之一，在特定的條件下，系統自動發送彩信到指定的移動通信終端；該應用系統是由用戶根據要求設定觸發條件的自動發送彩信系統，當滿足觸發條件時，設備會自動控制捕獲、壓縮圖像部件拍攝外部圖像，經過模數轉換、數字壓縮等處理后，經處理器做mms（multimedia message service，多媒體短信服務）協議封裝，封裝后的數據經由手機模塊發送到移動交換網絡，最終轉發到移動通信終端用戶。

　　系統整體設計

　　● 系統主處理器

　　系統選用samsung公司的16/32位基于arm7tdmi的微處理器，其最高主頻可以達到130mips，同時支持16位的thumb指令集，使用thumb指令集可以以16位的系統開銷得到32位的系統性能。

　　● 系統原理框圖

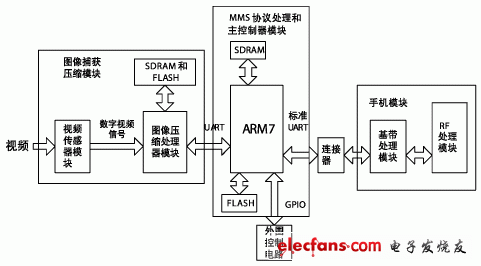

　　系統從邏輯上分成三部分：圖像捕獲和圖像壓縮模塊用于捕獲和壓縮圖像；mms協議處理和主控制器模塊處理圖像數據和任務控制；手機模塊可發送彩信和接收短消息。系統原理如圖1所示。

　　圖1 系統原理框圖

　　● 系統工作原理步驟

　　（1）系統上電啟動后，手機模塊讀取uim信息發送無線信號尋找cdma網絡，進行用戶號碼賬戶和身份驗證后連接到網絡；然后系統發起任務讀取手機模塊中的信息，確定是否有網絡連接，若有網絡連接則系統發起任務，等待滿足觸發自動發送彩信的條件。

　?。?）設備軟件可以接受sms（short message service，短信服務）信息，并對之進行解析，根據解析的結果進行動作。當接收到用戶的觸發后，系統發起任務控制串口uart對圖像捕獲、壓縮模塊進行命令控制和拍照；拍照后發起任務對串口進行讀取，接收圖像捕獲、壓縮模塊回傳的圖像數據。

　?。?）當接收到回傳的圖像數據后系統發起任務對圖像數據進行mms封裝，封裝格式完全符合mms client端協議。

　?。?）系統發起任務使用wap協議與wap信息網關建立連接，建立連接后由系統把封裝的圖像數據通過標準串口uart傳送給手機模塊，最后系統發起任務使用at指令控制手機模塊把彩色圖片發送到移動交換網絡，最終轉發到設定的目標移動通信終端用戶，從而完成了自動發送彩信的功能。
