在前文大家都有見到集成電路的圖片，其外形有很多種。在這些芯片中真正起作用的部分是集成在硅片上的晶體管。而我們看到的樣子，則是在其外部用外殼進行封裝。把硅片上的電路管腳，用導線接引到外部接頭處，以便于其它器件連接。封裝有安裝、固定、密封、保護芯片及增強電熱性等作用。硅片必須與外界隔離，以防止空氣中的雜質對電路的腐蝕等造成電氣性能下降。

　　封裝

　　宏晶公司的STC89C52RC單片機

　　我們把集成電路等電子元件的這種外殼稱為封裝。圖中的兩種單片機也都是集成電路，并且它們的封裝相同，都是40腳的寬體DIP-40封裝。實際上，STC89C5x系列單片機也有其他形式的封裝，比如44腳的LQFP-44封裝，如圖所示。

　　LQFP44貼片封裝的STC89C54RD+

　　直插封裝與貼片封裝

　　上面的DIP-40封裝，管腳很長，實際使用時，管腳會穿過電路板，會在電路板另一面焊接，屬于直插型封裝。而LQFP-44封裝，焊接時管腳焊點和芯片在電路板的同一面，就是貼在電路板表面，我們稱其為貼片封裝。直插封裝一般管腳間距較大(最常見的是標準的2.54mm)，便于手工焊接;而貼片式的封裝，體積大大減小，焊接時電路板上不需要打孔，節省了大量空間和成本，同時很容易實現機器自動化焊接，在實際中應用很廣泛(比如手機等小型數碼產品的電路，幾乎都是全貼片設計)。

　　因?yàn)橹辈宸庋b更便于使用，所以我們通常都選用直插式DIP-40封裝的單片機進行學習(在后文中，如果沒有特別說明，單片機就是指的直插封裝的STC89C51RC)。

　　芯片的辨認

　　其他芯片也可能會使用和單片機一樣的封裝。例如ISD4004語音芯片就常常用寬體DIP-40封裝。所以在辨認芯片時，不能從封裝來判斷，看上面印刷的字母符號就可以了。

　　管腳識別

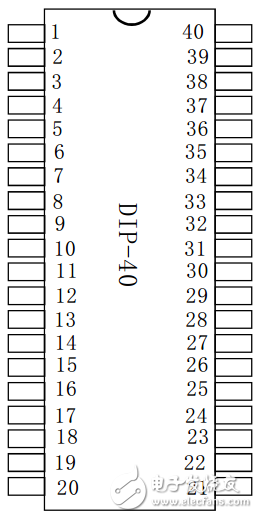

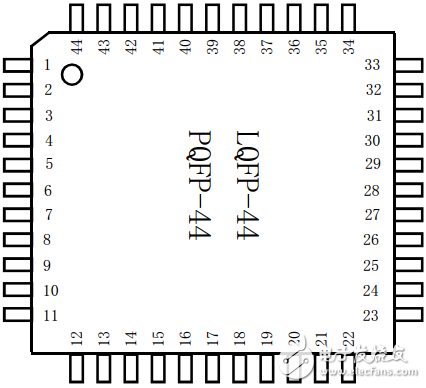

　　不少集成電路都有那么多管腳，應該怎么辨認呢?對于上面的DIP封裝，它的管腳是排成雙列的。細心的讀者或許已經從圖中觀察到，芯片的一端有個半圓形缺口，這正是我們管腳所需要的標識。將缺口朝上，從左上角開始，逆時針轉一圈，則引腳編號從1開始增加，如圖所示。有些雙列封裝的集成電路尤其是貼片雙列封裝上沒有缺口，則以一端的圓點為準。這個方法適用于所有雙列封裝的集成電路。而對于類似LQFP-44的封裝，我們可以從圖中看到一角有個小圓點(或者有個小三角缺口，圖中芯片兩者都有)。沿著這個小圓點逆時針轉一圈，引腳編號從1開始遞增。
