psw的定義

　　PSW即程序狀態字（也叫程序狀態寄存器）Program Status Word，可用于OS在管態（系統態）和目態（用戶態）之間的轉換。

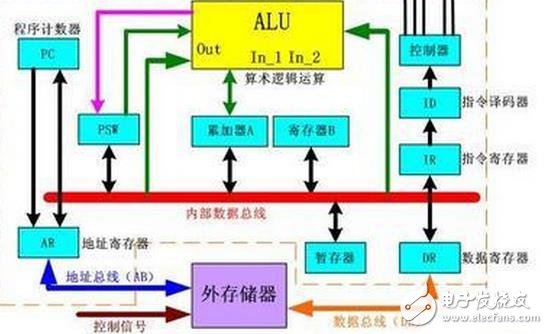

　　程序狀態寄存器PSW是計算機系統的核心部件——運算器的一部分，PSW用來存放兩類信息：一類是體現當前指令執行結果的各種狀態信息，稱為狀態標志，如有無借位進位（CY位）、有無溢出（OF位）、結果正負（SF位）、結果是否為零（ZF位）、奇偶標志位（PF位）等；另一類是存放控制信息，稱為控制狀態，如允許中斷（IF位），跟蹤標志（TF位），方向標志（DF）等。有些機器中將PSW稱為標志寄存器FR（Flag Register）。

　　在8086/8088CPU中，PSW是一個16位寄存器，用于寄存單簽指令執行后的某些狀態，即反映指令執行結果的一些特征信息。在debug程序中，可以使用R命令來查看PSW的值，除了TF沒有顯示之外，其它8個標志的值顯示方式如下：

　　psw的標志名

　　設置 nv（清除） ov（溢出）

　　方向 dn（減） up（增）

　　中斷 ei（啟用） di（禁用）

　　正負 ng（負） pl（正）

　　零 zr（0） nz（非0）

　　輔助進位 ac（進位） na（不進位）

　　奇偶校驗 pe（偶校驗） po（奇校驗）

　　進位 cy（進位） nc（不進位）

　　如：

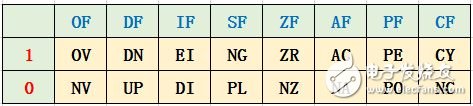

　　OV DN EI NG ZR AC PE CY依次表示OF DF IF SF ZF AF PF CF都為1;

　　NV UP DI PL NZ NA PO NC依次表示OF DF IF SF ZF AF PF CF都為0.

　　PSW各位的定義

　　CY：進位標志。8051中的運算器是一種8位的運算器，8位運算器只能表示到0-255，如果做加法的話，兩數相加可能會超過255，這樣最高位就會丟失，造成運算的錯誤。通過它讓最高位就進到這里來。這樣就沒事了。有進、借位，CY＝1；無進、借位，CY＝0　　例：78H+97H（01111000+10010111）

　　AC：輔助進、借位（高半字節與低半字節間的進、借位）。

　　例：57H+3AH（01010111+00111010）

　　F0：用戶標志位

　　由用戶（編程人員）決定什么時候用，什么時候不用。

　　RS1、RS0：工作寄存器組選擇位

　　通過修改PSW中的RS1、RS0兩位的狀態，就能任選一個工作寄存器區。這個特點提高了MCS-51現場保護和現場恢復的速度。對于提高CPU的工作效率和響應中斷的速度是很有利的。若在一個實際的應用系統中，不需要四組工作寄存器，那么這個區域中多余單元可以作為一般的數據緩沖器使用。

　　0V：溢出標志位

　　運算結果按補碼運算理解。有溢出，OV=1；無溢出，OV＝0。什么是溢出我們后面的章節會講到。

　　P：奇偶校驗位

　　它用來表示ALU運算結果中二進制數位“1”的個數的奇偶性。若為奇數，則P=1，否則為0。運算結果有奇數個1，P＝1；運算結果有偶數個1，P＝0?！　±耗尺\(yùn)算結果是78H（01111000），顯然1的個數為偶數，所以P=0。
