AT89S52是一種低功耗、高性能CMOS8位微控制器，具有8K在系統可編程Flash存儲器。使用Atmel公司高密度非易失性存儲器技術制造，與工業80C51產品指令和引腳完全兼容。片上Flash允許程序存儲器在系統可編程，亦適于常規編程器。在單芯片上，擁有靈巧的8位CPU和在系統可編程Flash，使得AT89S52為眾多嵌入式控制應用系統提供高靈活、超有效的解決方案。

　　AT89S52具有以下標準功能： 8k字節Flash，256字節RAM，32位I/O口線，看門狗定時器，2個數據指針，三個16位定時器/計數器，一個6向量2級中斷結構，全雙工串行口，片內晶振及時鐘電路。另外，AT89S52可降至0Hz靜態邏輯操作，支持2種軟件可選擇節電模式。空閑模式下，CPU停止工作，允許RAM、定時器/計數器、串口、中斷繼續工作。掉電保護方式下，RAM內容被保存，振蕩器被凍結，單片機一切工作停止，直到下一個中斷或硬件復位為止。

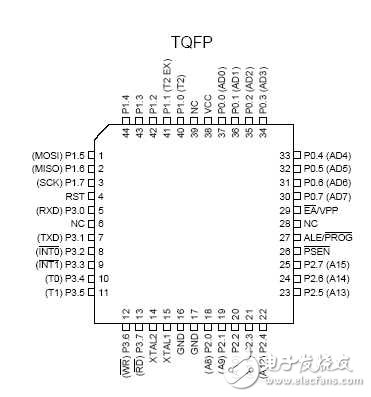

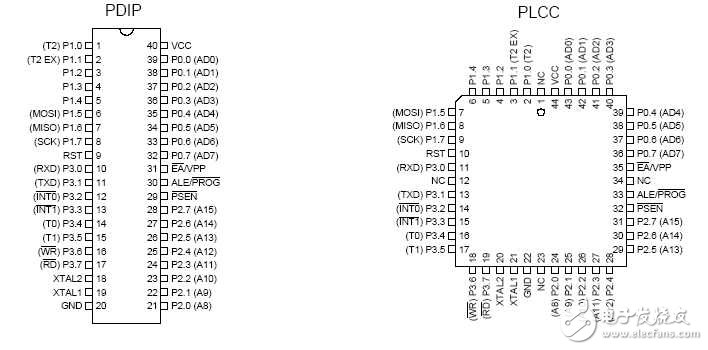

引腳圖

引腳說明

　　VCC ： 電源 GND： 地

　　P0口：P0口是一個8位漏極開路的雙向I/O口。作為輸出口，每位能驅動8個TTL邏輯電平。對P0端口寫“1”時，引腳用作高阻抗輸入。 當訪問外部程序和數據存儲器時，P0口也被作為低8位地址/數據復用。在這種模式下，P0具有內部上拉電阻。

　　在flash編程時，P0口也用來接收指令字節；在程序校驗時，輸出指令字節。程序校驗時，需要外部上拉電阻。

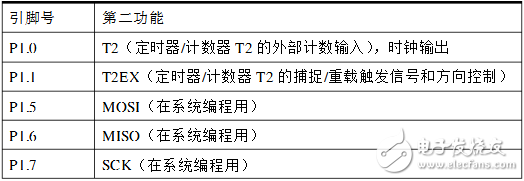

　　P1口：P1口是一個具有內部上拉電阻的8位雙向I/O口，p1輸出緩沖器能驅動4個TTL邏輯電平。對P1端口寫“1”時，內部上拉電阻把端口拉高，此時可以作為輸入口使用。作為輸入使用時，被外部拉低的引腳由于內部電阻的原因，將輸出電流（IIL）。 此外，P1.0和P1.2分別作定時器/計數器2的外部計數輸入（P1.0/T2）和時器/計數器2的觸發輸入（P1.1/T2EX），具體如下表所示。

　　在flash編程和校驗時，P1口接收低8位地址字節。

　　P2口：P2口是一個具有內部上拉電阻的8位雙向I/O口，P2輸出緩沖器能驅動4個TTL邏輯電平。對P2端口寫“1”時，內部上拉電阻把端口拉高，此時可以作為輸入口使用。作為輸入使用時，被外部拉低的引腳由于內部電阻的原因，將輸出電流（IIL）。 在訪問外部程序存儲器或用16位地址讀取外部數據存儲器（例如執行MOVX @DPTR）時，P2口送出高八位地址。在這種應用中，P2口使用很強的內部上拉發送1。在使用8位地址（如MOVX @RI）訪問外部數據存儲器時，P2口輸出P2鎖存器的內容。

　　在flash編程和校驗時，P2口也接收高8位地址字節和一些控制信號。

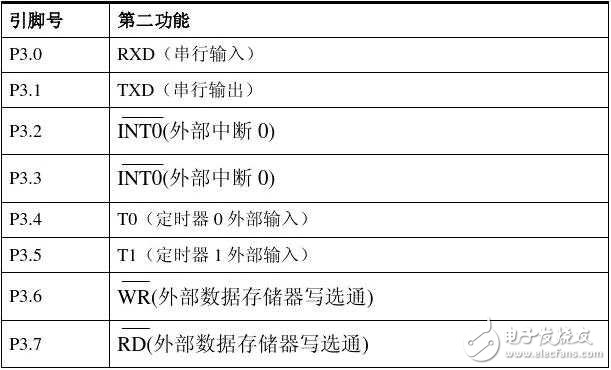

　　P3口：P3口是一個具有內部上拉電阻的8位雙向I/O口，p2輸出緩沖器能驅動4個TTL邏輯電平。對P3端口寫“1”時，內部上拉電阻把端口拉高，此時可以作為輸入口使用。作為輸入使用時，被外部拉低的引腳由于內部電阻的原因，將輸出電流（IIL）。 P3口亦作為AT89S52特殊功能（第二功能）使用，如下表所示。

　　在flash編程和校驗時，P3口也接收一些控制信號。

　　RST： 復位輸入。晶振工作時，RST腳持續2個機器周期高電平將使單片機復位?？撮T(mén)狗計時完成后，RST腳輸出96個晶振周期的高電平。特殊寄存器AUXR（地址8EH）上的DISRTO位可以使此功能無效。DISRTO默認狀態下，復位高電平有效。

　　ALE/PROG：地址鎖存控制信號（ALE）是訪問外部程序存儲器時，鎖存低8位地址的輸出脈沖。

　　在flash編程時，此引腳（PROG）也用作編程輸入脈沖。

　　在一般情況下，ALE以晶振六分之一的固定頻率輸出脈沖，可用來作為外部定時器或時鐘使用。然而，特別強調，在每次訪問外部數據存儲器時，ALE脈沖將會跳過。 如果需要，通過將地址為8EH的SFR的第0位置 “1”，ALE操作將無效。這一位置 “1”，ALE僅在執行MOVX或MOVC指令時有效。否則，ALE將被微弱拉高。這個ALE使能標志位（地址為8EH的SFR的第0位）的設置對微控制器處于外部執行模式下無效。

　　PSEN：外部程序存儲器選通信號（PSEN）是外部程序存儲器選通信號。 當AT89S52從外部程序存儲器執行外部代碼時，PSEN在每個機器周期被激活兩次，而在訪問外部數據存儲器時，PSEN將不被激活。

　　EA/VPP：訪問外部程序存儲器控制信號。為使能從0000H到FFFFH的外部程序存儲器讀取指令，EA必須接GND。

　　為了執行內部程序指令，EA應該接VCC。 在flash編程期間，EA也接收12伏VPP電壓。

　　XTAL1：振蕩器反相放大器和內部時鐘發生電路的輸入端。

　　XTAL2：振蕩器反相放大器的輸出端。
