什么是推挽輸出

　　可以輸出高，低電平，連接數字器件;推挽結構一般是指兩個三極管分別受兩互補信號的控制，總是在一個三極管導通的時候另一個截止。

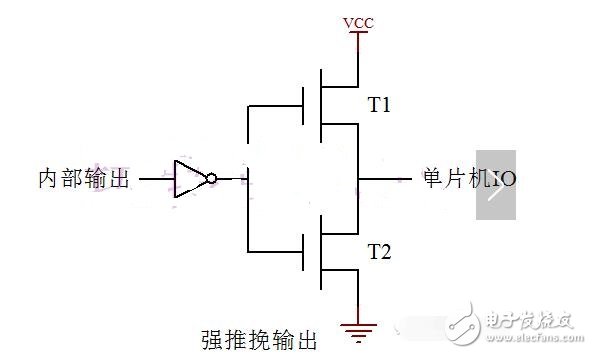

　　推挽電路是由兩個三極管或MOSFET，以推挽方式存在于電路中，電路工作時，兩只對稱的開關管每次只有一個導通，所以導通損耗小、效率高、既提高電路的負載能力，又提高開關速度。其示意結構如下圖所示：

　　當內部輸出1電平時，上邊的MOS管導通同時下邊的MOS管截至，I0口輸出高電平;

　　當內部輸出0電平時，上邊的MOS管截至同時下邊的MOS管導通，IO口輸出低電平;

　　什么是開漏輸出

　　輸出端相當于三極管的集電極。 要得到高電平狀態需要上拉電阻才行。 適合于做電流型的驅動，其吸收電流的能力相對強（一般20ma以內）。

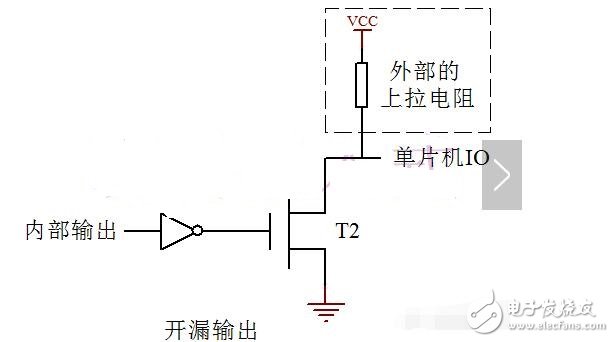

　　開漏輸出電路的結構

　　如上圖：

　　內部輸出1時MOS管截止，輸出與地?cái)嚅_(kāi)，這時候IO口其實是沒有驅動能力的，需要外部連接上拉電阻才能輸出高電平，才能驅動數字器件;

　　內部輸出0時MOS管導通，輸出低電平，所以開漏能輸出低電平;

　　準雙向IO

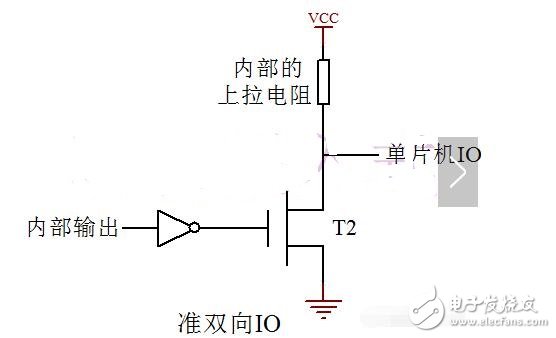

　　在學51單片機的時候老師告訴我們，51單片機的IO口是準雙向的，什么是準雙向的？ 示意如下：

　　其結構類似于開漏輸出，只不過是把上拉電阻集成到了單片機內部。

　　IO口如何應用

　　對于推挽輸出的IO口可以直接輸出高低電平驅動功耗較小的數字器件，但對于開漏輸出的話

　　必須要在外部接上拉電阻才行。比如說LPC11C14單片機的片上I2C資源就是開漏輸出的，如

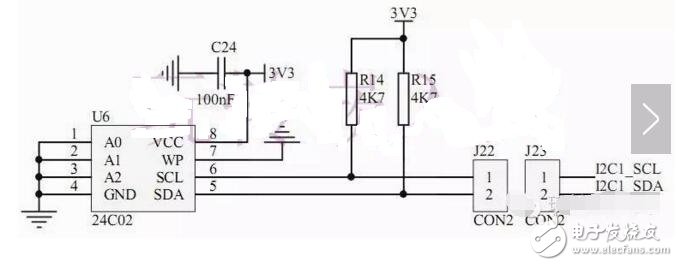

　　果要使用這兩個引腳做輸出就必須加上拉電阻，如下圖所示：
