Altium Designer是原Protel開發商推出的一體化電子產品開發系統，是目前普及度極高的PCB設計軟件。雖然Altium Designer近乎完美，但新手用起來可能沒那么流利，看見專業PCB工程師操作得行云流水，像玩游戲一樣簡單，是否也想自己能做到？跟游戲秘籍類似，設計軟件也有屬于它的“秘籍”，懂秘籍的自然是高手。下面就分享一些Altium Designer的“秘籍”吧。

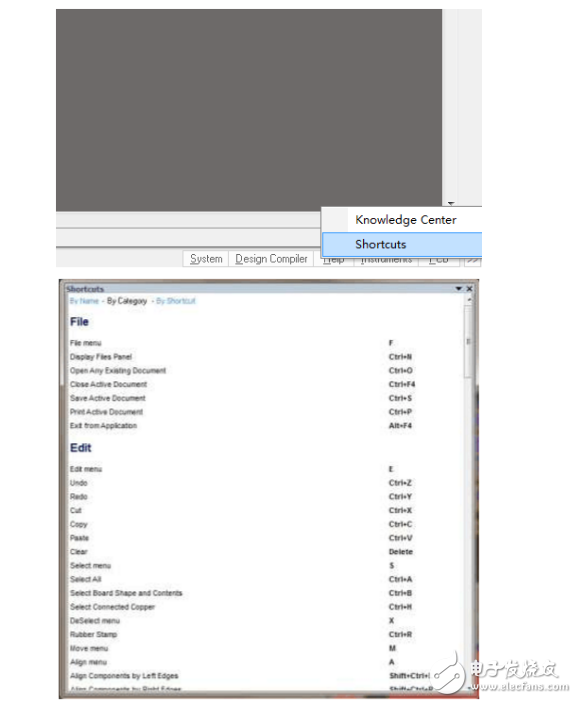

　　Altium Designer是Protel的升級版，自然在Protel里面的所有快捷鍵，Altium Designer都能用。因篇幅有限，簡單通用的快捷鍵本文不作過多介紹，Altium Designer的大部分快捷鍵詳情可在界面右下角的Help—Shortcuts中查閱。如圖：

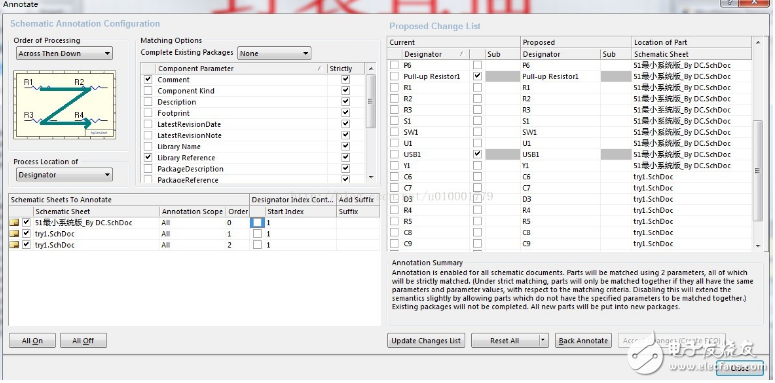

　　1、Schematic中如何對元器件進行統一編號改名：Tool》》Annotate（Reset All》》Update ChangesList》》Accept Changes）。當原理圖中元器件重名或者命名很亂時，統一修改編號名稱時用這招。

　　2、在設計Schematic Library時，遇到一些低電平有效的引腳時，如何在文字上邊加上劃線表示：

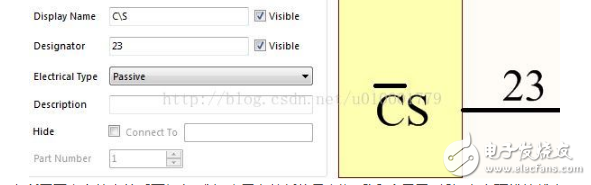

　　在所需要定義的字符后面加入‘’表示有效低信號，例如 CS 會顯示‘C’有上頂線的狀態。

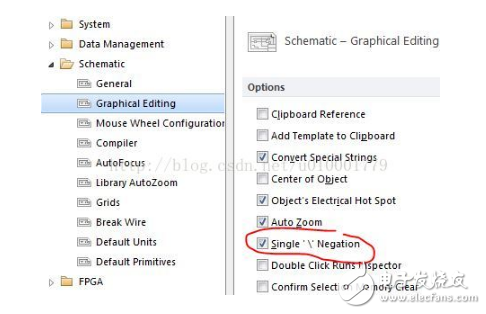

　　要讓整個詞語上顯示單一的上頂線，需右鍵Option》》Graphical Editing 中勾選 Single ‘’ Negation 選項，然后只需在符號最前邊加‘’即可。

　　3、如何直接在PCB中快捷更換某器件封裝：假如需要將封裝B換成封裝A，先將封裝A添加到PCB中，然后選中A復制，再將復制得到的A1粘貼到B封裝上即可，注意：A1與B的重合引腳將自動被賦予相同的電氣節點，故粘貼時需保證A1與B各引腳對應有重合。

　　4、復制以后使用智能粘貼：Edit》》Smart paste（快捷鍵Shift+Ctrl+V）。

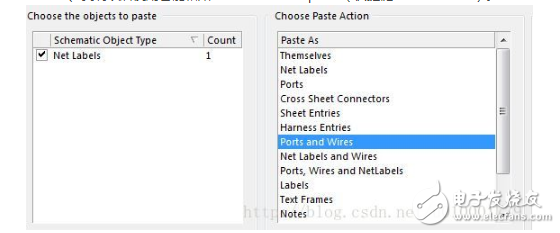

　　原理圖編輯中的智能粘貼特性允許你復制選擇對象并在粘貼時一次性可以轉換為其他對象。例如，你可以復制一個網絡標號，用智能粘貼可以粘貼成端口，或者你選擇原理圖輸入端口口，可以粘貼為“端口+導線+網絡標號”。

　　5、選擇快捷方式：S鍵彈出選擇菜單（Sch和Pcb均可用）。具體操作看名字就知道了，選中區域內、選中區域外、選中接觸區域的、選中接觸線的，很好用的一個選中功能。

　　6、使用選擇存儲器（Selection Memory），快捷鍵Ctrl+Q彈出Selection Memory。在原理圖和PCB編輯中，可用的選擇存儲器為8個，通過快捷鍵可以隨時存儲和召回選擇對象。具體快捷鍵如下：

　　Ctrl+1~8：存儲選擇對象到指定存儲器1~8

　　Alt+1~8：召回存儲器1~8中的一個對象（上邊這兩個快捷方式用起來比較方便）

　　Shift+1~8：將選擇對象添加到指定存儲器1~8

　　Shift+Alt+1~8：從存儲器中召回并添加

　　7、及時Notes：Place》》Notes.

　　在設計Schematic時，對于細節地方及時的放置Notes，方便提醒自己修改檢查。

　　8、鏡像操作：元件剛添加進來或者剛復制生成一個時，可以通過X、Y鍵調節鏡像。

　　X鍵——X軸方向鏡像，通常意義上的左右方向

　　Y鍵——Y軸方向鏡像，通常意義的上下方向

　　9、如何在Pcb里面添加原理圖中沒有的電氣節點：Designer》》Neslist》》Add New

　　10、PageUp、PageDown用來放大縮小比較方便，小鍵盤的+-符號可以用來切換PCB不同層。

　　11、此外還有一些常用快捷鍵：

　　Ctrl+H 全選連接線

　　Q或者Ctrl+Q 在mil和mm之間切換

　　Ctrl+Shift+滾輪切換層

　　E-D 刪除

　　P-G 敷銅

　　D-R designer rules（規則設置）

　　Shift+M 放大鏡

　　Ctrl+Shift+空格 切換連線方式（弧線，直線，四十五度角，任意角度）

　　P-P net節點

　　P-W Place-wire
