嵌入式系統是一種專用的計算機系統，作為裝置或設備的一部分。通常，嵌入式系統是一個控制程序存儲在ROM中的嵌入式處理器控制板。事實上，所有帶有數字接口的設備，如手表、微波爐、錄像機、汽車等，都使用嵌入式系統，有些嵌入式系統還包含操作系統，但大多數嵌入式系統都是由單個程序?qū)崿F(xiàn)整個控制邏輯。

　　從應用對象上加以定義，嵌入式系統是軟件和硬件的綜合體，還可以涵蓋機械等附屬裝置。國內普遍認同的嵌入式系統定義為：以應用為中心，以計算機技術為基礎，軟硬件可裁剪，適應應用系統對功能、可靠性、成本、體積、功耗等嚴格要求的專用計算機系統。

　　由于嵌入式實時操作系統可以支持多任務，使得程序開發更加容易，在便于維護的同時還能提高系統的穩定性和可靠性，所以逐步成為嵌入式系統的重要組成部分，對嵌入式操作系統的研究變得尤為重要。 本文介紹4種嵌入式實時操作系統VxWorks、μClinux、μC／OS-II和eCos，詳細分析比較了這4種操作系統的主要性能，并根據分析結果指出了各自的適用領域。 VxWorks、μClinux、μC／OS-II和eCos是4種性能優良并被廣泛應用的實時操作系統。本文通過對這4種操作系統的主要性能進行分析與比較，歸納出它們的選型依據和適用領域。

　　1 四種操作系統的介紹

　?。?）VxWorks

　　VxWorks是美國WindRiver公司的產品，是目前嵌入式系統領域中應用很廣泛，市場占有率比較高的嵌入式操作系統。VxWorks實時操作系統由400多個相對獨立、短小精悍的目標模塊組成，用戶可根據需要選擇適當?shù)哪K來裁剪和配置系統；提供基于優先級的任務調度、任務間同步與通信、中斷處理、定時器和內存管理等功能，內建符合POSIX（可移植操作系統接口）規范的內存管理，以及多處理器控制程序；并且具有簡明易懂的用戶接口，在核心方面甚至町以微縮到8 KB。

　　（2） μC／OS-II

　　μC／OS-II是在μC-OS的基礎上發展起來的，是美國嵌入式系統專家Jean J．Labrosse用C語言編寫的一個結構小巧、搶占式的多任務實時內核。μC／OS-II能管理64個任務，并提供任務調度與管理、內存管理、任務間同步與通信、時間管理和中斷服務等功能，具有執行效率高、占用空間小、實時性能優良和可擴展性強等特點。

　　（3）μClinux

　　μClinux是一種優秀的嵌入式Linux版本，其全稱為micro-control Linux，從字面意思看是指微控制Linux。同標準的Linux相比，μClinux的內核非常小，但是它仍然繼承了Linux操作系統的主要特性，包括良好的穩定性和移植性、強大的網絡功能、出色的文件系統支持、標準豐富的API，以及TCP／IP網絡協議等。因為沒有MMU內存管理單元，所以其多任務的實現需要一定技巧。

　?。?）eCos

　　eCos（embedded Configurable operating system），即嵌入式可配置操作系統。它是一個源代碼開放的可配置、可移植、面向深度嵌入式應用的實時操作系統。最大特點是配置靈活，采用模塊化設計，核心部分由小同的組件構成，包括內核、C語言庫和底層運行包等。每個組件可提供大量的配置選項（實時內核也可作為可選配置），使用eCos提供的配置工具可以很方便地配置，并通過不同的配置使得eCos能夠滿足不同的嵌入式應用要求。

　　2 性能分析與比較

　　任務管理、任務及中斷間的同步與通信機制、內存管理、中斷管理、文件系統、對硬件的支持和系統移植這幾方面是實時操作系統的主要性能。下面就從這幾個方面著手對上述4種操作系統進行分析與比較。

　　2．1 任務管理

　　任務管理是嵌入式實時操作系統的核心和靈魂，決定了操作系統的實時性能。它通常包含優先級設置、多任務調度機制和時間確定性等部分。

　　2.1.1 優先級設置

　　嵌入式操作系統支持多任務，每個任務都具有優先級，任務越重要，賦予的優先級應越高。優先級的設置分為靜態優先級和動態優先級兩種。靜態優先級指的是每個任務在運行前都被賦予一個優先級，而且這個優先級在系統運行期間是不能改變的；動態優先級則是指每個任務的優先級（特別是應用程序的優先級）在系統運行時可以動態地改變。

　　2.1.2 多任務調度機制

　　任務調度主要是協調任務對計算機系統資源的爭奪使用。對系統資源非常匱乏的嵌入式系統來說，任務調度尤為重要，它直接影響到系統的實時性能。通常，多任務調度機制分為基于優先級搶占式調度和時間片輪轉調度。

　　基于優先級搶占式調度：系統中每個任務都有一個優先級，內核總是將CPU分配給處于就緒態的優先級最高的任務運行。如果系統發現就緒隊列中有比當前運行任務更高的優先級任務，就把當前運行任務置于就緒隊列中，調入高優先級任務運行。系統采用優先級搶占方式進行調度，可以保證重要的突發事件及時得到處理。

　　時間片輪轉調度：讓優先級相同的處于就緒狀態的任務按時間片使用CPU，以防止同優先級的某一任務長時間獨占CPU。

　　在一般情況下，嵌入式實時操作系統采用基于優先級搶占式調度與時間片輪轉調度相結合的調度機制。

　　2.1.3 時間的可確定性

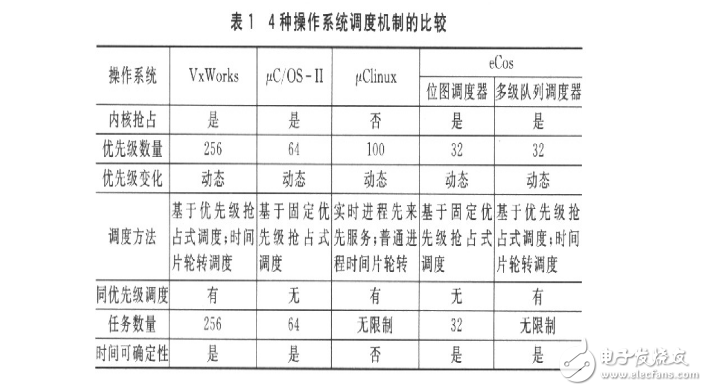

　　嵌入式實時操作系統甬數調用與服務的執行時間應具有可確定性。系統服務的執行時間不依賴于應用程序任務的多少。基于此特征，系統完成某個確定任務的時間是可預測的。表1具體列出了4種操作系統的調度機制。

　　4種嵌入式實時操作系統都支持多任務，只是在支持任務數量上和任務調度機制上有所不同。VxWorks具有高效的任務管理功能，它支持多任務，可分配256個優先級，支持優先級搶占式調試和時間片輪轉調度，實時性最好。μC／OS-II內核是針對實時系統的要求設計實現的，只支持基于固定優先級搶占式調度；調度方法簡單，可以滿足較高的實時性要求。μClinux在結構上繼承了標準Linux的多任務實現方式，分為實時進程和普通進程，分別采用先來先服務和時間片輪轉調度；僅針對中低檔嵌入式CPU特點進行改良，且不支持內核搶占。eCos調度方法豐富，提供了兩種基于優先級的調度器（即位圖調度器和多級隊列調度器），允許用戶在進行配置時選擇其中一個凋度器，適應性好。

　　2．2 任務及中斷間的同步與通信機制

　　實時操作系統的功能一般要通過若干任務和中斷服務程序共同完成。任務與任務之間、任務與中斷間任務及中斷服務程序之間必須協調動作，互相配合，這就涉及任務間的同步與通信問題。嵌入式實時操作系統通常是通過信號量、互斥信號量、事件標志和異步信號來實現同步，通過消息郵箱、消息隊列、管道和共享內存來提供通信服務。由于互斥信號量的使用，帶來了實時操作系統中常見的優先級反轉問題。優先級反轉是一種不確定的延遲形式，當高優先級任務企圖訪問已被低優先級占有的共享資源時，必須等待低優先級任務釋放共享資源；如果這時低優先級任務被一個或多個中優先級任務搶占，那么高優先級任務被延遲的時間將更進一步延長，實時性難以保證。因此，應采取相關措施以盡鼉避免出現優先級反轉問題。實時系統通常采用優先級繼承和優先級置頂機制。

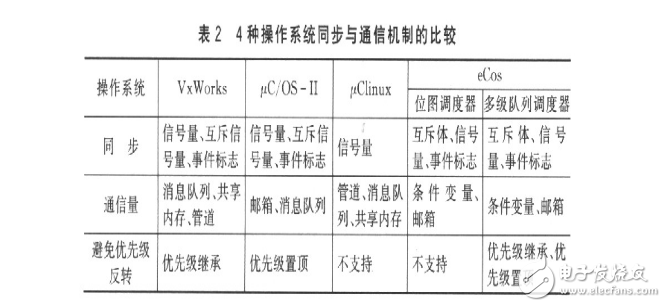

　　優先級繼承足指擁有互斥量的任務被提升到與下一個在等待該互斥最的最高優先級任務相同的優先級；優先級置頂是指獲得互斥量的任務將其優先級提升到一個事先規定好的值。表2為4種操作系統的同步與通信機制的比較。

　　4種系統都具有靈話的任務間同步與通信機制，都可以通過信號量、消息隊列來實現同步與通信，但是VxWorks與μClinux都不支持郵箱和事件標志，而且除了μClinux和eCos中的位圖調度器，其他操作系統都采取了措施抑制優先級反轉。

　　2．3 內存管理

　　內存管理主要包括：內存分配原則，存儲保護和內存分配方式。

　　2.3.1 內存分配原則

　　內存分配原則包括快速性、可靠性和高效性。其中，快速性要求內存分配過程要盡可能快，所以一般采用簡單、快速的分配算法；可靠性指的是內存分配的請求必須得到滿足；系統強調高效性的要求，不僅僅是對系統成本的要求，而且由于系統本身可配置的內存容量也是很有限的，所以要盡可能地避免浪費。

　　2.3.2 存儲保護

　　通常在操作系統的內存中既有系統程序也有用戶程序，為了使兩者都能正常運行，避免程序間相互干擾，需要對內存中的程序和數據進行保護。存儲保護通常需要硬件支持，在很多系統中都采用MMU，并結合軟件實現；但由于嵌入式系統的成本限制內核和用戶程序通常都在相同的內存空間中。

　　2.3.3 內存分配方式

　　內存分配方式可分為靜態分配和動態分配。靜態分配是在程序運行前一次性分配給相應內存，并且在程序運行期間中不允許再申請或在內存中移動；動態分配則允許在程序運行整個過程中進行內存分配。靜態分配使系統失去了靈活性，但對于實時性要求比較高的系統是必需的；而動態分配賦予了系統設計者更多自主性，可以靈活地調整系統的功能。

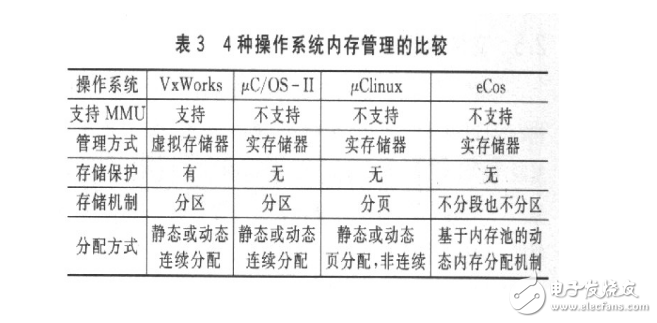

　　VxWorks對內存的使用采用的是Flat Mode，可被靜態或動態鏈接。VxWorks為用戶提供了兩種內存區域Region和Partition。Region是變長的內存區，用戶可以從創建的Region中分配Segment，其特點是容易產生碎片，但靈活并且不浪費；Partition是定長的內存區，用戶可以從刨建的Partition中分配Buffer，其特點是不會產生碎片，技率高但是易浪費?！　xWorks采用最先算法分配內存。μC/OS-II把連續的大塊內存按分區來管理，每個分區中都包含整數個大小相同的內存塊，但不同分區之間內存的太小可以不同。用戶動態分配內存時，只須選擇一個適當?shù)姆謪^(qū)，按塊來分配內存，釋放時將該塊放回到以前所屬的分區，這樣就消除了因多次動態分配和釋放內存所引起的碎片問題。μClinux是針對沒有MMU的處理器設計的，不能使用處理器的虛擬內存管理技術，只能采用實存儲器管理策略。系統使用分頁內存分配方式，在啟動時對實際存儲器進行分頁。系統對內存的訪問是直接的操作系統對內存空間沒有保護，多個進程可共享一個運行空間，所以，即使是一個無特權進程調用一個無效指針也會觸發一個地址錯誤，并有可能引起程序崩潰甚至系統崩潰。eCos對內存分配既不分段也不分頁，而是采用一種基于內存池的動態內存分配機制。通過兩種內存池類來實現兩種內存管理方法：一種是變長的內存池；另一種是定長的內存池，類似于VxWorb的管理方案。表3為4種操作系統內存管理的比較。

　　2.4 中斷管理

　　中斷管理是實時系統中一個很重要的部分，系統經常通過中斷與外部事件交互。主要考慮是否支持中斷嵌套、中斷處理機制、中斷延時等。

　?。?）VxWorks的中斷管理

　　VxWorks操作系統中斷管理采用中斷處理與普通任務分別在不同棧中處理的中斷處理機制，使得中斷只會引發一些關鍵寄存器的存儲，而不會導致任務的上下文切換，從而極大地縮短了中斷延時。同時，VxWorks的中斷處理程序只能在最短時間內通告中斷的發生，而將其他的非實時處理盡量放入被引發的中斷服務程序中來完成，這也縮短了中斷延時。但是凼為中斷服務程序不在一個固定的仟務上下文中執行，而目沒有任務控制塊，所以所有中斷服務程序使用相同的中斷堆棧。為了能處理最壞情況下的中斷嵌套，必須分配足夠大的中斷堆?？臻g。

　?。?）μC／OS-II的中斷管理

　　μC／OS-II中斷處理比較簡單。一個中斷向量上只能掛一個中斷服務子程序ISR，而且用戶代碼必須都在ISR中完成。ISR需要做的事情越多，中斷延時也就越長。內核所能支持的最大嵌套深度為255。

　　（3） μClinux的中斷管理

　　μClinux操作系統將中斷處理分為兩部分：頂半處理和底半處理。在頂半處理中，必須關中斷運行，且僅進行必要的、非常少、速度快的處理，其他處理交給底半處理；底半處理執行那些復雜、耗時的處理，而且接受中斷。因為系統中存在有許多中斷的底半處理，所以會引起系統中斷處理的延時。

　?。?）eCos的中斷管理

　　eCos使用了分層式中斷處理機制，把中斷處理分為傳統的ISR和滯后中斷服務程序DSR。類似于μClinux的處理機制，這種機制可以在中斷允許時運行DSR，因此在處理較低優先級中斷時允許高優先級的中斷和處理。為了極大地縮短中斷延時，ISR應當可以快速運行。如果中斷引起的服務量少，則ISR可以單獨處理中斷；如果中斷服務復雜，則ISR只屏蔽中斷源，然后交由DSR處理。

　　2.5 文件系統

　　所謂“文件系統”是指負責存取和管理文件信息的機構，也可以說是負貴文件的建立、撤銷、組織、讀寫、修改、復制，以及對文件管理所需的其他資源實施管理的軟件部分。VxWorks操作系統在文件系統與設備驅動程序之間使用一種標準的I/O口操作接口，且支持MS-DOS、RT-11、RFS、CD-ROM、RAW等文件系統。這樣，在單個VxWorks操作系統中可以運行多個相同或不同種類的文件系統。μC／OS-II是面向中小型嵌入式系統的，即使包含全部功能，編譯后內核也不到10 KB，所以系統本身并沒有提供對文件系統的支持。但是μC／OS-II具有良好的擴展性能，如果需要也可自行加入文件系統的內容。μClinux繼承了Linux完善的文件系統性能，它支持ROMFS、NFS、ext2、MS-DOS、JFFS等文件系統。但一般采用ROMFS文件系統，這種文件系統相對于一般的文件系統（如ext2）占用更少的空間。但是ROMFS文件系統不支持動態擦寫保存，對于系統需要動態保存的數據須采用虛擬RAM盤／JFFS的方法進行處理。eCos操作系統的可配置性非常強大，用戶可以自己加入所需的文件系統。

　　2.6 對硬件的支持

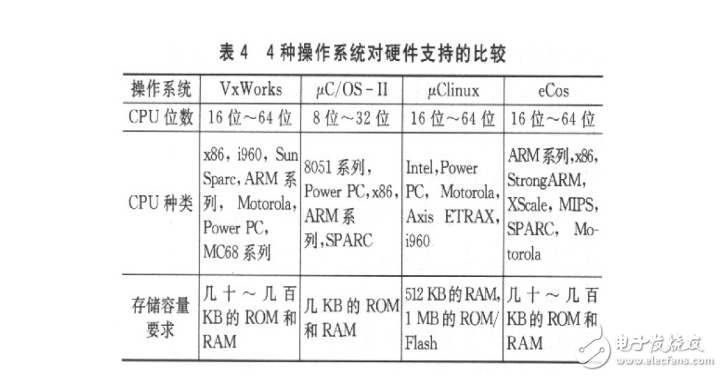

　　VxWorks、μC／OS-II、μClinux和eCos這4種操作系統都支持當前流行的大部分嵌入式CPU。μC／OS-II支持從8位到32位的CPU，VxWorks、μClinux和eCos可以在16位、32位和64位等不同體系結構之間移植。由于μClinux繼承了Linux的大部分性能，所以至少需要512KB的RAM空間，lMB的ROM／Flash空間；而μC／OSII和eCos由于本身內核就很小，經過裁剪后的代碼最小可以分別為2 KB和10 KB，所需的最小數據RAM空間分別為4 KB和10 KB?？偟膩碚f，4種系統對硬件的要求比較低，比較經濟。具體比較如表4所列。

　　2.7 系統移植

　　嵌入式操作系統移植的目的是使嵌入式操作系統能在某個微處理器或微控制器上運行。4種系統中VxWorks是商用操作系統的有很多API函數及相關技術支持，所以移植和二次開發比較容易，但是移植成本較高。其他3種系統的結構化設計便于把與處理器相關的部分分離出來，所以被移植到新的處理器上也是可能的。μC／OS-II的移植相對比較簡單，只需要修改與處理器相關的代碼就可以了。μClinux是Linux針對嵌入式系統的一種改良，其結構比較復雜。移植μClinux，目標處理器除了應滿足μC／OS-II移植所需的條件外，還需要足夠容量的外部ROM和RAM。eCos系統的可移植性明顯比μC／OS-II和μClinux好。在eCos系統中，每個硬件平臺都有一個單獨的目錄，用于存放引對這一硬件平臺的硬件抽象層的代碼和配置信息；而μClinux的硬件抽象層的代碼則分布在好幾個目錄中，通過命令來選擇不同硬件平臺的代碼。所以，修改eCos代碼相對簡單，移植也相對容易。

　　結論

　　這4種嵌入式實時操作系統在嵌入式系統的應用非常廣泛，但是又具有各自的特點。根據上述比較，歸納出各自的適用領域。

　?、賄xWorks是一套婁似于Unix的實時操作系統，它內建了符合POSIX規范的內存管理，以及多處理器控制程序，并且具有簡明易懂的用戶接口，在核心方面甚至可以微縮到8 KB。它由400多個相對獨立的、短小精悍的目標模塊組成，用戶可根據需要選擇適當模塊來裁剪和配置系統，有效地保證了系統的安全性和可靠性。它被廣泛地應用在通信、軍事、航空、航天等高尖技術及實時性要求極高的領域，尤其是在許多關鍵應用方面，VxWorks還是一枝獨秀。例如，美國波音公司就在其最新的787客機中采用了此操作系統；而在外層空間探索領域，VxWorks則一直是美國太空總署NASA的最愛。

　　②μC／OS-II是一個結構簡單、功能完備和實時性很強的嵌入式操作系統內核，適合于廣大的嵌入式系統開發人員和愛好者入門學習，以及高校教學和科研。μC／OSII很適合開發那些對系統要求不是很苛刻，且RAM和ROM有限的各種小型嵌入式系統設備。

　?、郐藽linux最大特點在于針對無MMU處理器設計，可以利用功能強大的Linux資源，因此適合開發對事件要求不高的小容量、低成本的各類產品，特別適用于開發與網絡應用密切相關的嵌入式設備或者PDA設備。例如，CISCO公司的2500／3000／4000路由器就是基于μClinux操作系統開發的。

　?、躤Cos最大特點是配置靈活，而月是面向深度嵌入 式應用的，很適合用于一些商業級或工業級對成本敏感的 嵌入式系統，例如消費電子類領域中的一些應用。
