51單片機擴展中斷的四種方法

　　一、采用硬件請求和軟件查詢的方法：

　　這種方法是：把各個中斷源通過硬件“或非（高有效，如CD4002）”（與，低有效）門引入到單片機外部中斷源輸入

　　端（INT0或INT1），同時再把外部中斷源送到單片機的某個輸入輸出端口，這

　　樣當外部中斷時，通過“或非”（與）門引起單片機中斷，在中斷服務程序中再通

　　過軟件查詢，進而轉相應的中斷服務程序。顯然，這種方法的中斷優先級取決于

　　軟件查詢的次序。其硬件連接和軟件編程如下：

　　Void zhongduan （void） interrupt 0 using 3 //中斷函數

　　{

　　EX0=0;//關中斷

　　If（P0_0=1） { *****}//中斷查詢

　　If（P0_1=1） { *****}//中斷查詢

　　If（P0_2=1） { *****}//中斷查詢

　　EX0=1;開中斷

　　}

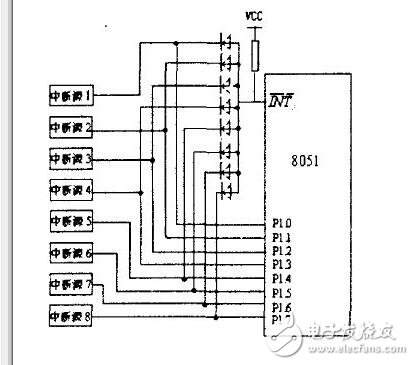

　　二、用普通二極管構成中斷選擇

　　擴展的8個外部中斷源均通過二極管向I N T（x=0或I）請求中斷。當某個外部中斷源請求中斷服務時輸出低電平，單片機的I NT 經二極管接地電平，單片機滿足響應外部中斷（I N T）請求條件，響應中斷，程序立即轉向I NT 對應的中斷入口地址處開始執行中斷服務程序，通過軟件查詢PI.0~P1.7口外中斷源的狀態，以識別提出請求的外擴中斷源，并轉向中斷服務程序為其服務，其查詢順序即為外部擴展中斷源的中斷優先級順序。在圖中，是選用PI.0～PI.7作為外擴中斷源請求的狀態信息輸入端口。

　　有點類似第一種方法。

　　三、用定時器/計數器作外部中斷

　　單片機的定時器/計數器是一個加一計數器，每當計數輸入端有一個“1—0”的負

　　跳變時，計數器加一，當加一計數器溢出時，就向CPU發出中斷，利用這個特性

　　來擴展中斷的方法是：首先把定時器/計數器設置成計數方式，并預置滿值，把

　　外部中斷源輸入到P3口第4引腳或第5引腳（計數器輸入端），這樣就可以利用

　　定時器/計數器作為單片機外部中斷了。注意這種方法的中斷服務的入口地址應

　　在000BH或001BH。

　　四、用專用中斷擴展芯片8259A

　　8259A是可編程中斷控制接口，單片機控制八級中斷。在系統中還可采用級聯方式，一個主片可級聯8個從片，構成64級中斷處理系統。

　　這樣在程序小于8K的情況，就可以用一片單片機實現了，而不需要用兩片單片機控制，還要進行單片機點對點通訊。
