這些噪聲并不獨立存在，在傳播過程中又會出現新的復雜噪聲。

　　圖6 干擾傳播路徑

　　造成數字電路工作不正常的干擾可分為：①電源干擾，②反射，③振鈴（LC共振）：上沖、下沖，④狀態翻轉干擾，⑤串?dāng)_干擾（相互干擾、串音），⑥直流電壓跌落。

　　造成開關電源質量下降的干擾分為：①出現在輸出入端子上的干擾（電流交流聲，尖峰脈沖噪聲，回流噪聲）;②影響內部工作的干擾（開關干擾，振蕩，再生噪聲）。

　　按發生的頻率分為：突發干擾，脈沖干擾，周期性干擾，瞬時干擾，隨機干擾，跳動干擾。

　　造成交流電源質量下降的干擾分為：高次諧波干擾，保護繼電器，開關的震顫干擾，雷電涌，尖峰脈沖干擾，噴射環電弧，瞬時浪涌。

　　將來可能會將下面這些項目歸入到交流干擾內：瞬時停電，瞬時下降，頻率變化，電壓變化，高次諧波失真。

　　另外還干擾按頻率分為：低頻干擾，高頻干擾。

　　如上所述，干擾可以分成很多類別，這些干擾既產生于電氣電子設備，又干擾電氣電子設備，造成設備的故障和停用，帶來經濟和人員傷害。為了使各種設備能夠互不干擾，正常工作，應運而生了EMC技術。

　　簡而言之，EMC是“不發干擾，不受干擾”?，F(xiàn)在國內外都在研究開發EMC技術，并應用于電氣電子設備的制造中。

　　什么是共模干擾和差模干擾？為什么有二種？

　　從干擾源發出的干擾泄漏到外部的途徑、或者是干擾侵入到受干擾的設備中的途徑，有電壓、電流通過電源線或信號線的傳導傳輸和靠電磁波在空間輻射傳輸二種途徑。

　　電壓電流的變化通過導線傳輸時有二種形態，我們將此稱做“共?！焙汀安钅！?。設備的電源線、電話等的通信線、與其它設備或外圍設備相互交換的通訊線路，至少有兩根導線，這兩根導線作為往返線路輸送電力或信號。但在這兩根導線之外通常還有第三導體，這就是“地線”。干擾電壓和電流分為兩種：一種是兩根導線分別做為往返線路傳輸;另一種是兩根導線做去路，地線做返回路傳輸。前者叫“差?！?，后者叫“共模”。

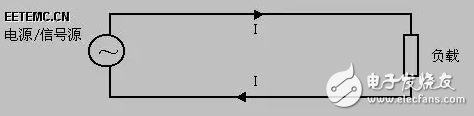

　　如圖7所示，電源、信號源及其負載通過兩根導線連接。流過一邊導線的電流與另一邊導線的電流幅度相同，方向相反。但是干擾源并不一定連接在兩根導線之間。由于噪聲源有各種形態，所以也有在兩根導線與地線之間的電壓。其結果是流過兩根導線的干擾電流幅度不同。

　　圖7 差模干擾

　　請看圖8，在加在兩線之間的干擾電壓的驅動下，兩根導線上有幅度相同但方向相反的電流（差模電流）。但如果同時在兩根導線與地線之間加上干擾電壓，兩根線就會流過幅度和方向都相同的電流，這些電流（共模）合在一起經地線流向相反方向。我們來考察流過兩根導線的電流。一根導線上的差模干擾電流與共模干擾同向，因此相加;另一根導線上的差模噪聲與共模噪聲反向，因此相減。因此，流經兩根導線的電流具有不同的幅度。

　　我們?cè)賮?lái)考慮一下對地線的電壓。如圖8，對于差模電壓，一根導線上是（線間電壓）/2，而另一根導線上是 -（線間電壓）/2，因而是平衡的。但共模電壓兩根導線上相同。所以當兩種模式同時存在時，兩根導線對地線的電壓也不同。

　　圖8 對地電壓/電流與差模、共模電壓/電流之間的關系

　　因此，當兩根導線對地線電壓或電流不同時，可通過下列方法求出兩種模式的成分：

　　VN =（V1-V2）/ 2 Vc=（V1+V2）/ 2

　　IN =（I1-I2）/ 2 Ic=（I1+I2）/ 2

　　通過被連接的電路，兩根導線終端與地線之間存在著阻抗。這兩條線的阻抗一旦不平衡，在終端就會出現模式的相互轉換。即通過導線傳遞的一種模式在終端反射時，其中一部分會變換成另一種模式。

　　另外，通常兩根導線之間的間隔較小，導線與地線導體之間距離較大。所以若考慮從導線輻射的干擾，與差模電流產生的輻射相比，共模電流輻射的強度更大。

　　與此相反，可以說因外部電磁場干擾在導線上產生的干擾電壓/電流，或附近的導線等產生的靜電感應、電磁感應等的耦合是一樣的。

　　傳導噪聲與輻射噪聲的區別是什么？

　　當我們開空調時，室內的熒光燈會出現瞬間變暗的現象，這是因?yàn)榇罅侩娏髁飨蚩照{(diào)，電壓急速下降，利用同一電源的熒光燈受到影響。還有使用吸塵器時收音機會出現啪啦啪啦的雜音。原因是吸塵器的馬達產生的微弱（低強度高頻的）電壓/電流變化通過電源線傳遞進入收音機，以雜音的形式放了出來。

　　這種由一個設備中產生的電壓/電流通過電源線、信號線傳導并影響其它設備時，將這個電壓/電流的變化叫做“傳導干擾”。所以為對癥下藥，通常采用的方法是給發生源及被干擾設備的電源線等安裝濾波器，阻止傳導干擾的傳輸。另外，當當信號線上出現噪聲時，將信號線改為光纖，也可隔斷傳輸途徑。

　　當摩托車從附近道路通過時，電視會出現雪花狀干擾。這是因?yàn)槟ν熊?chē)點火裝置的脈沖電流產生了電磁波，傳到空間再傳給附近的電視天線、電路上，產生了干擾電壓/電流。

　　象這種通過空間傳播，并對其它設備電路產生無用電壓/電流，造成危害的干擾稱為“輻射干擾”。由于傳播途徑是空間，解決輻射干擾的方法除前面所講的濾波之外，還要對設備進行屏蔽方能有效。

　　如上所述，干擾的根源是電壓/電流產生不必要的變化，這種變化通過導線直接傳遞給其它設備，造成危害，這叫“傳導干擾”。另外，由于電壓電流變化而產生的電磁波通過空間傳播到其它設備中，在電路或?qū)Ь€上產生不必要的電壓/電流，并造成危害的干擾叫“輻射干擾”。但是，實際上并不能這樣簡單區分。
