Fuse作為過流保護器件，已經被廣泛地使用在各種電器產品中。但國內相當多設計開發人員對保險絲器件缺乏足夠的認知，選型比較隨意，通常只簡單考慮下器件的工作電壓/工作電流參數，就選定了一個規格，由于國內項目通常開發周期較緊要求，工程師的測試重點很少關注到保險絲器件，對其保護功能和效果未進行充分驗證，導致終端產品投入市場后，產品面臨客戶各種抱怨：常見的保險絲選用存在如下幾類問題：

　　1， 保險絲電流規格選擇過高，過電流情況下不能及時熔斷，保險絲起不到保護效果導致危險發生；

　　2， 保險絲電流規格選擇過低，正常工作條件下，保險絲即發生熔斷，造成產品不能正常工作；

　　3， 保險絲類型選擇錯誤，其耐沖擊能力不夠，正常應用之沖擊條件下即造成保險絲動作熔斷，造成產品無法工作；

　　4， 選擇低端或者假冒品牌保險絲，器件性能不符合自身規定參數。不能實現應該有的保護功能。

　　下面就以一個實際案例，結合TE/FUSE參數特性來談?wù)勅绾芜x擇一款符合實際應用要求的保險絲：

　　收集終端產品設計/應用對保險絲的要求：

　　- 產品工作溫度范圍：-40℃to +85℃

　　- 正常工作電壓范圍： 6V to 18V

　　- 正常工作穩定工作電流=0.36 A/ 正常工作峰值最大電流=1.68A

　　耐脈沖測試要求：

　　- 正常開關發生的脈沖沖擊測試要求：Imax=12.94A/持續時間200us/開關次數大于 120，000次;

　　- 24V條件下啟動脈沖沖擊測試：Imax=27.56A/持續200us/沖擊至少5次;

　　- Pulse 1 脈沖沖擊 Imax=7A/持續10ms/500次沖擊;

　　- Pulse 2a 脈沖沖擊Imax=23.38A/持續30us/500次沖擊。

　　- 封裝要求：1206/貼片

　　步驟1：確定保險絲穩態額定電流Ifuse

　　考慮最極端使用情況：

　　Ifuse=Max Isys/（標準穩態折減*應用溫度折減）=1.68A/（0.75*0.85）=2.64A

　　根據TE/1206/Fuse電流規格表/圖1，大于2.64A最接近規格為3A/規格1206SFS300F/32（32Vdc滿足應用電壓要求）。

　　圖1

　　備注：標準穩態折減：為定值，通常取值=0.75；應用溫度折減：可從TE/FUSE 折減曲線圖2查得：

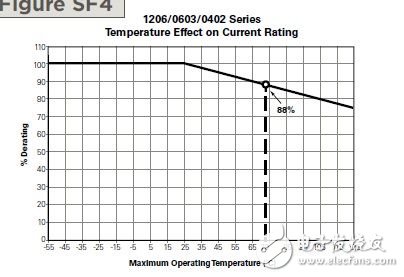

　　圖2

　　步驟2：通過換算實際應用脈沖I2t 值比較步驟1初步選擇Fuse 之I2t 值，需滿足前者《后者，才是合適的選型。

　　1）， 正常開關發生的脈沖沖擊測試要求：Imax=12.94A/持續時間200us/開關次數大于 120，000次;
