是德科技（Keysight）EMI測試解決方案

???? -- 包括一致性測試、EMC故障診斷及完整性測試等

是德科技EMI測試解決方案提供一致性測量、系統完整性測試、及EMC故障診斷等方面的電磁兼容測試項目，具體EMI/EMC 解決方案包括如下：

EMI/EMC 解決方案

· 是德為您提供 EMI 測量解決方案，包括預先一致性測量、EMC 故障診斷和完整的一致性測試

· 相位噪聲測量解決方案

· 靈活地測試 VCO、DRO、晶體振蕩器、合成器、放大器以及轉換器，并測量連續波/脈沖和雜散信號

· 信號源分析儀——提供世界上最高的吞吐率、對高頻率信號源的 VCO 或其它類型進行表征的最佳可用性，以及對高速數據通信系統中的時鐘抖動評估。

物理層測試系統

· 基于矢量網絡分析儀和時域反射計的系統能夠應對高速數字設計中的信號完整性挑戰

EMI 測試產品方面，提供如EMI 接收機和 EMC 預先一致性分析儀、相位噪聲測量系統等，并對物理層測試提供MATLAB兼容性、多信道高級眼圖、支持最新PAM-4眼圖測試軟件N1930B。

EMI 接收機及EMC預先一致性分析儀 -- N9038A

在 EMC 一致性測試中，設計的成功取決于您能夠快速高效地使產品通過一系列測試。根據 CISPR 和 MIL-STD 標準，用戶可使用可升級的 N9038A MXE EMI 接收機執行完全符合標準的一致性測試。是德解決方案同樣提供單點聯系，使 MXE 與測試艙、天線、軟件、增值集成、探頭等結合在一起，以提供完整的 EMI 測試解決方案。

主要特性和功能

· 應用符合標準的接收機執行 EMC 測試：CISPR 16-1-1： 2010，MIL-STD-461F

· 確保測試流程的精度、可復驗性和可靠性，增強您的測試信心

· 快速 FFT 掃描支持時域掃描，可以縮減總體掃描時間

· 頻譜監測功能可以幫助在最終測量前輕松確定峰值發射的頻率

· 使用頻譜實時分析、條形圖、游標、掃寬縮放、縮放掃寬頻譜圖的增強診斷功能

是德科技N9038A EMI一致性測試儀

N9038A 分析儀匹配套件

EMI 一致性分析測試相關產品

適用于高速脈沖調制PAM-4的N1930B 物理層測試系統

N1930B 物理層測試系統（PLTS）2017 版軟件

主要特性與技術指標：

· 適用于 56Gbps 數據速率的脈沖幅度調制（PAM-4）眼圖

· 信道運行裕量（COM），用于有效表征完整信道性能的一個品質因數

· 可編程儀器標準命令（SCPI），用于對高速電纜和背板實施自動制造測試

描述：

全新 PLTS 2017 帶來突破性的制造測試能力

全新物理層測試系統（PLTS）2017 版軟件在高速互連（如電纜、背板、印刷電路板和連接器）的制造測試方面實現重大突破。全球眾多信號完整性實驗室已經在研發原型測試階段使用 PLTS 并受益匪淺。PLTS 2017 現在補充了全部 SCPI（可編程儀器標準命令）命令，支持測試序列的自動化編程，是大規模生產測試的理想之選。超過 200 個 SCPI 命令為編程提供了堅實的基礎，能夠讓您在制造車間進行高效的自動化測試。該軟件與新的 32 通道 PXI 矢量網絡分析儀（VNA）結合使用，能夠帶來非常快速的 VNA 測量。取決于 IFBW 設置，經過全交叉校準的 32 端口 S 參數測量現在只需要 10 至 15 秒的時間就可完成。

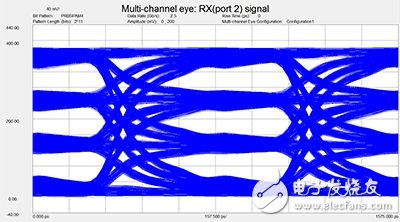

PLTS 2017 的另一個重要增強是添加了 PAM-4 眼圖測試。更高的數據速率，例如新的 100G 和 400G 以太網基礎設施中的數據速率，要求采用更高效的調制技術，PAM-4 能夠滿足這一要求。信號完整性實驗室現在能夠通過配備先進的測試設備來測量 PAM-4 眼圖，從而占據所需的競爭優勢。

信號完整性分析的標準

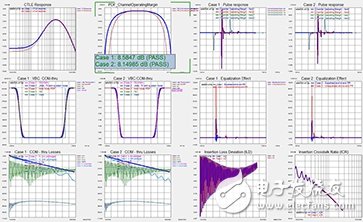

PLTS 2017 為實現超高品質因數而做出的最新主要增強是“通道工作裕量”或 COM。許多新的高速標準依賴于復雜的通信協議，例如新興的 100 Gigabit 以太網接口（100GbE）。此協議標準的最新版本——IEEE 802.3bj-2014——為背板、連接器、屏蔽雙絞線銅電纜添加了 4 通道 X 25Gbps 物理規范。先進、高數據速率通道的出現帶來了一個問題，即發射機/接收機芯片 IP 開發人員和系統設計師如何同時和獨立地推進其產品實施。標準化需要解決新層面的問題，以便確定如何進行這些通道的分析——通道工作裕量方法應運而生。PLTS 內部實施了一個復雜的 MATLAB 腳本，用戶可以對其進行自定義，從而獲得更大靈活性。此外，PLTS 成功采用了非常復雜的測試方法，并具有使用非常方便的用戶界面，能夠簡化信號完整性工程師的測試工作。
