綜述：

近幾年來我們國家的汽車行業發展迅速，但是總體來講我國在汽車電磁兼容測試標準和規范方面的發展相對滯后，不過近幾年的相關標準的更新以及新標準的發布，都證明了在標準制定方面的快速發展，以同步國內汽車行業的發展。

現在，汽車?yán)锏目刂祁愲娮硬考?、車載類電子裝置、輔助安全類電子系統和汽車網絡系統等系統都有可能對外界發出干擾信號，或者汽車進入強干擾區，因車載電子系統過于敏感而導致操作失靈，輕則造成駕駛不便，重則導致車禍，危及生命安全。所以，汽車電子電磁兼容測試的需求愈加強烈。

方案簡介：

汽車?yán)锏目刂祁愲娮硬考?、車載類電子裝置、輔助安全類電子系統和汽車網絡系統等系統都有可能對外界發出干擾信號，或者汽車進入強干擾區，因車載電子系統過于敏感而導致操作失靈，輕則造成駕駛不便，重則導致車禍，危及生命安全。所以，汽車電子電磁兼容測試的需求愈加強烈。

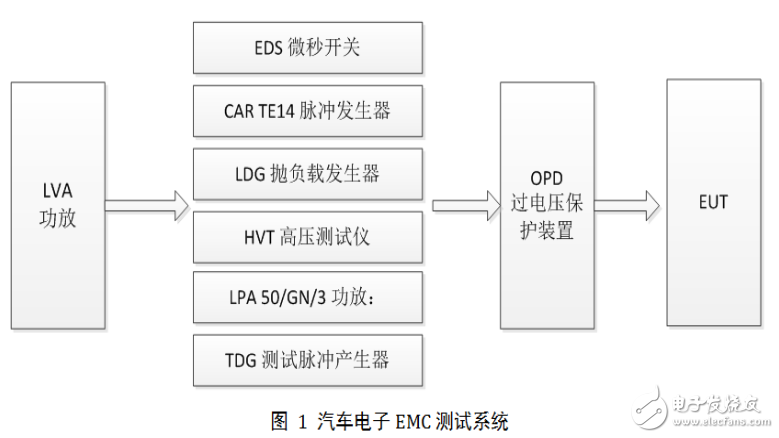

系統結構：

1.LVA功放：2-/4-象限放大器，可提供汽車電子測試用的12V，24V以及最新的48V電壓。

2.EDS 微秒開關：可模擬汽車電源網絡中的微切斷和負載電流放電。

3.CAR TE14 脈沖發生器：它可產生瞬態抗擾度測試所需的試驗脈沖。

4.LDG 拋負載發生器：可產生滿足ISO 7637-2標準要求的脈沖波形。

5.HVT 高壓測試儀：可用于耐壓測試和絕緣測試。

6.LPA 50/GN/3 功放：2/4-象限放大器，可依據Ford_ES-XW7T-1A278-AC標準發出脈沖信號。

7.TDG 測試脈沖產生器：可用于瞬變擾動的抗擾度測試。

8.OPD 過電壓保護裝置：用于保護待測件。
?

技術特點：

上海科梁信息工程有限公司所提供的汽車電子EMC測試系統，交鑰匙服務以及定制化的測試系統可按目前廣泛的測試標準，例如ISO 7637、 ISO 16750-2、 ISO/CD 21848.5、 SAE J 1113-11、LV124、LV148等，可對汽車電子進行全面的EMC測試。

該測試系統還可依據制造商的規范來產生測試脈沖，例如LV124，包括奔馳的MBN LV 124-1、寶馬的BMW GS95024-3-1、大眾的VW80000標準等；還有LV148，包括奔馳的MBN LV 148、寶馬的BMW GS950026、大眾的VW82148標準等。

LVA系列功放是該汽車電子測試系統中的核心部分，具有極佳的性能特性。LVA系列功放具有：
1.在高度非線性負載情況下的極低諧波失真率；
2.非?？斓臄[率》20V/μs；
3.具有DC-50KHz的大信號帶寬范圍（-3dB）；
4.高達300KHz的小信號帶寬；
5.30S短時過載能力特性；5. 200ms峰值過載能力；
6.極低內部阻抗；
7.具有功率吸收模塊-實現真正的四象限運行；
8.配有800×480的觸摸顯示屏。LVA系列功放是汽車電子EMC測試用電源最佳的選擇。

LVA系列功放提供4檔標準電壓范圍：20VDC；36VDC；54VDC；70VDC。其內置的波形發生器可以產生：直流信號、正弦波、矩形波、三角波、斜波和用戶自定義波形。“OPD”選配件為過電壓保護設備，它可以檢測EUT的供電電壓。當選擇OPD設備開啟時，可以保護設備不被過快的上升電壓損壞。同時LVA系列功放可在上述4個電壓檔位下，選配設置功放的內部阻抗為0-200mΩ的阻抗值的功能。而且LVA系列功放包含功率吸收模式，是真正的四象限功率放大器。
