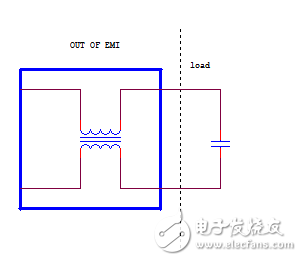

圖2 －1

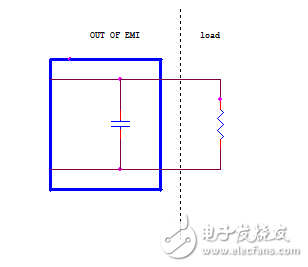

　　圖2－2

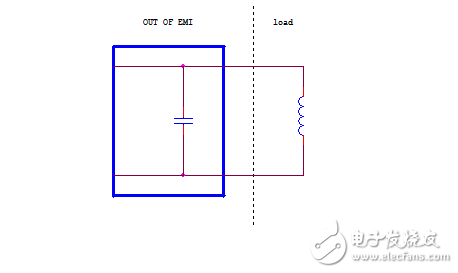

　　圖2－3

　　圖2－1中表示濾波器的輸出表示為容抗，負載表現為阻抗；

　　圖2－2中表示濾波器的輸出表示為容抗，負載表現為感抗；

　　圖2－3中表示濾波器的輸出表示為感抗，負載表現為容抗。

　　值得注意的是，我們可以用設備互換的原則等效出濾波器的輸入阻抗的選用原則。

　　因為新50A的模塊的主電路的結構，從交流輸入端看過去，差模和共模應該等效為容抗，所以我們的濾波器的最后一級選用了圖2－3的結構，濾波器的等效輸出應該為感抗。

　　實際的電網環境，一般設備的交流引線都比較長，并且所有的交流進入設備前沒有X電容，在絕大多數的情況下，對于差?？梢詫㈦娋W(wǎng)認為是一個感抗輸出的設備，我們的濾波器就在它的下一級，根據失配原則圖2－3，濾波器的輸入等效應該為容性。 對于我們的共模成分，因為經過我們的Listener，再進入我們的設備，從我們分析LISTENER的結構來講，輸出表現為容性，所以我們EMI濾波器的共模輸入表現為感性。

　　〖3〗參數設計及X、Y電容的選型

　　〔1〕如上圖，輸入濾波器采用二級共模電感。為抑制開關電源發射EMI的共模段，使其在B級規定的范圍內， 我們選用我們的共模的截至頻率為 Fo=50kHz共模干擾有最好的抑制作用。為什么選擇50KHz的截至頻率，可以通過如下的方法獲得：

　　通過共模CM值和標準對應的限值的差值，定位一個坐標（ 150K，CM－56〕，在F－dB對數坐標系上過此點作一個80dB的直線，和X軸的交點，即是我們的截至頻率。

　　2〕關于共模電感磁性材料的選擇也必須謹慎，一般我們要求共模有比較大的值，比較好的高頻特性，損耗也比較小，整合各種考慮，一般我們選擇高值的鐵氧體。我們在選材時往往發現，的大小和高頻特性剛好是有矛盾的，所以我們選材時要視電源模塊的傳導干擾的特性而論，如果低頻段比較大，并且很難抑制，那么最好選用值高一點的鐵氧體，如果中高頻段比較大，并且不易抑制，建議選用值比較低的鐵氧體。

　　從HD4850的傳導干擾的特性 ，我們選用7K的磁性。

　　〔3〕為了有效地抑制傳導干擾，特別是低頻段，電感量越大越有效果，當電感磁性材料確定以后，就只能依靠匝數的多少來確定。因為共模（或差?！吃验g存在分布電容，容易將高頻干擾信號通過匝間電容直接越過我們的EMI濾波器，所以我們在繞織時要注意：

　　最好只繞一層，以免層間分布電容太大而將高頻段短路；

　　最好輸入與輸出抽頭相隔不能太近，否則容易通過分布電容將高頻噪聲直接從輸入端耦合到輸出端，減少EMI濾波器的作用。

　　如果選用差模電感，一定要注意選擇不易飽和的材料，一般選擇鐵粉芯。

　　〔4〕在確定好頻率，確定好共模磁性材料、匝數后，我們可以根據以下的公式選用Y電容的大?。?/p>
