摘 要： 本文詳細介紹了“自動抄表及收繳費管理系統”的設計和實現過程，并以此為基礎討論了基于LonWorks的管控一體MIS系統的設計和實現問題，給出了完整的解決方案。

以現場總線為基礎的
管控一體化系統
現場總線是一種新型的以智能傳感器、控制、計算機、數字通信、網絡為主要內容的綜合技術。一方面，它把單個分散的測量控制設備變成網絡節點，以現場總線為紐帶，連接成可以相互溝通信息、共同完成自控任務控制網絡系統，另一方面，它有和計算機系統相互通信的協議標準，可以和上層的管理信息系統進行集成和互操作。圖1表示了基于LonWorks現場總線的管控一體化系統的結構。
(1)現場控制層： 由傳感器、執行器等智能儀表構成。
(2)過程控制層：完成基于GUI的監控功能。
(3)信息管理層：完成信息管理、生產決策等功能。

管控一體化系統設計實例
為了對管控一體化系統的設計和實現進行實踐性的研究，我們設計了自動抄表和收繳費信息管理系統。
系統概述
系統采用TCP/IP(TCP/IP協議)技術和LonWorks控制網絡技術(LONTALK協議)，使得網絡拓?fù)浣Y(jié)構具有良好的可靠性和可擴展性。軟件采用動態數據交換技術(DDE)和Windows可視化編程技術，實現了實時監控和信息管理二者的集成和融合，并保證了軟件的可擴展性。整個系統的結構如圖2所示。
整個系統包括：
TCP/IP網絡數據交換機;數據服務器;自動抄表服務器;LonWorks控制網絡路由器;抄表控制器;遠傳表。
抄表控制器的設計和實現
我們利用LonBuilder開發工具進行了抄表控制器的設計，包括硬件和軟件兩部分，硬件以Neuron芯片為核心元件，軟件采用Neuron C語言進行編制。抄表控制器能夠?qū)﹄姳磔敵龅臄?shù)字脈沖進行實時采集，同時將脈沖數通過LonWorks網絡傳輸給上層的監控軟件，另外還可以接受監控軟件的命令對電表進行實時的關斷控制。

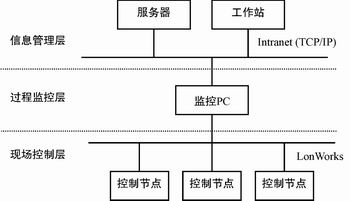

圖1 基于LonWorks的管控一體化系統的結構

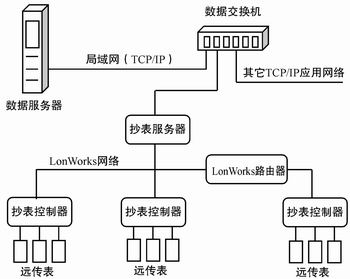

圖2 自動抄表及收繳費管理系統結構

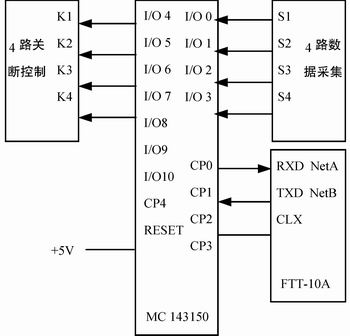

圖3 自動抄表控制器的硬件接口圖

硬件設計
Neuron芯片我們選用MC143150，LonWorks收發器選用FTT-10A，LonWorks通信介質選用雙絞線。利用MC143150的通訊口(CP0——CP4)和FTT-10A相連完成與LonWorks網絡的通信，利用MC143150的I/O口(I/O0——I/O10)與遠傳表和關斷開關相連，完成數據采集和關斷控制。圖3為節點的硬件接口框圖。
軟件設計
LonWorks抄表控制器軟件的主要功能是：對遠傳電表的輸出脈沖進行實時采集和計數，并根據監控程序傳來的關斷命令關斷相應電度表的用電電路。軟件中使用了網絡變量、I/O對象、自定義事件等，其中的關鍵點是：
?網絡變量和EEPROM存儲類型數據
抄表值輸出網絡變量NVO_DATA：這是一個用戶自定義的結構類型的輸出網絡變量，它用來存放與此抄表控制器相連接的最多4個電度表的脈沖輸出累加值。
關斷控制器狀態網絡變量NVI_STATE：這是一個整型的標準網絡變量，它的值反映了四路關斷控制開關Ki(i=1，2，3，4)的狀態。NVI_STATE表示為二進制數為0000N4N3N2N1，Ki的狀態對應NVI_STATE的第i位(Ni) 。當Ni為0時表示Ki 斷開，相應的用電電路斷開，當N1為1時表示Ki 關合，相應的用電電路通暢?？梢酝ㄟ^此狀態的變化進行用電電路的關斷控制。
兩個EEPROM存儲類型的數據：一個是用于存儲電脈沖累計值的unsigned 數組sum，另一個是用于保存關斷狀態的整數變量state。將它們放入EEPROM存儲器中，而不是放入RAM中，這樣當節點掉電時，其值不會丟失。
?I/O對象
IO0-IO3被定義為leveldetect I/O對象，用于檢測遠傳電表發來的脈沖，該對象可以以最小間隔200ns的頻率將外部TTL電平脈沖的下降沿鎖定。當檢測到脈沖的下降沿時，I/O對象的值被設定為1，可以用when語句對該鎖定值進行采樣，采樣的同時清除該值。
IO4——IO7被定義為bit I/O對象，用于發出關斷命令。
?系統事件和自定義事件
Neuron C語言采用事件驅動機制，當事件被用戶操作或系統命令觸發時，相應的事件程序?qū)⒈粓?zhí)行。
系統reset事件：當節點上電或芯片復位時將首先觸發此事件，程序中用此事件進行初始化工作。
脈沖采集事件：當I/O0—I/O3的數據位(dat—data4)由0變?yōu)?時將觸發該事件，用于脈沖的檢測并進行脈沖值的累加。
關斷事件：當NVI_STATE網絡變量有變化時，意味著有關斷命令到來，這時將觸發關斷事件，它將根據NVI_STATE的值置關斷開關狀態。
定時器事件：程序定義了一個秒計時器，用于定時的將采集數據存入EEPROM中。
圖4為軟件流程。

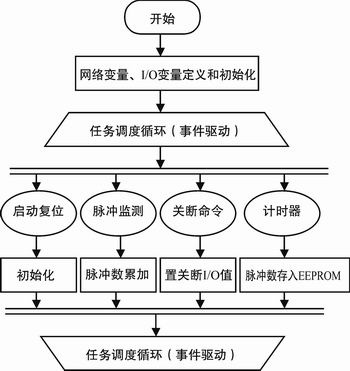

圖4 抄表控制器軟件流程

監控程序設計
要對底層遠傳電表進行監控，需要具有DDE功能的Windows應用程序和支持LonTalk數據格式的DDE Server程序，我們選用 C++ Builder 5.0作為監控程序的開發語言，應用LonManager DDE Sever完成監控程序程序和LonWorks網絡的底層通信。使用C++ Builder的DDE Seesion組件(DdeClientConv，DdeClientItem，DdeServerConv和DdeServerItem)，我們進行了監控程序設計，它可以實時讀取和顯示用戶用電情況，并可根據用電用戶的交費情況計算資金結余情況，下傳關斷命令。
下面是監控程序設計時的幾個關鍵點。
?建立DDE會話：使用DdeClientConv組件可以建立Windows應用程序和DDE Server的會話。因?yàn)楸O(jiān)控程序和底層抄表節點的通訊是通過LonTalk網絡變量，所以建立DDE會話的話題(Topic)是“netvar”，對應的連接函數調用形式為SetLink("lmsrvr1","netvar")。連接建立后再用函數OpenLink()打開會話，這樣DDE會話初始化工作便完成了。
?脈沖值讀取和用電量的換算：當DDE連接建立以后就可以實時進行數據的讀取了，程序通過查詢的方式對抄表節點輸出的電量脈沖累加值進行讀取，函數調用形式為：DdeClientConv1->RequestData(cn.NVO_DATA)。然后根據電表的脈沖常數(PlusConst)進行用電量的換算，將折合后的用電量存放到數組Count中。
?欠費關斷功能：從抄表節點讀出用電量后和用電用戶的預存用電量進行比較，如果兩者的差值大于給定值(MaxCredit)，將對關斷網絡變量NVI_STATE進行修改，即向抄表節點下達關斷命令，具體的函數調用形式為：PokeData (cn.NVI_STATE, IntToStr(New_State))
?用電情況的顯示和實時更新：用電情況分為“個表監控”和“全表監控”兩種方式在不同表單頁上同步顯示出來。同時為了實時更新數據，程序中定義了一個計時器組件，當計時時間間隔(可在程序中隨時設定)到時，將進行脈沖的重新讀取、用電量的換算和關斷狀態重新指定等。另外，在任何時間都可以進行手動的數據更新操作。
自動抄表及收繳費管理系統的設計和實現
我們在監控程序的基礎上，用C++ Builder 5.0作為開發工具，利用它提供的數據庫支持功能進行了“自動抄表及收繳費管理系統”的設計和實現。它除了可以完成實時監控功能外，還可以進行用電數據的抄收、查詢、打印等信息管理功能。
運用C++ Builde的BDE Administrator工具，我們?yōu)檎麄€(gè)系統建立了一個別名為CheckBD的數據庫，數據庫中主要含有以下數據表：
?用電用戶帳戶數據表Account.dbf：存儲用戶基本信息和帳戶信息。
?用電用戶用電數據表Check.dbf：存儲用戶的實時用電量。
?用電基本信息數據表Info.dbf：存儲電價、利率基本信息等。
?系統合法用戶數據表SysytemUser.dbf：存儲系統合法的操作員和管理員信息。
?系統操作記錄數據表Operation.dbf：存儲系統每次的使用記錄。
圍繞CheckDB數據庫，充分應用C++ Builder提供的數據庫組件，包括數據訪問組件(Data Access)、數據源組件(Data Source)和數據感知組件(Data Aware)等，就可以實現此應用系統。它除包含了一般MIS系統的基本功能外，還集成了對遠傳電表的監控和抄收等控制功能。

管控一體化系統開發設計的一般方法
通過“自動抄表及收繳費管理系統”這一實例的設計和實現過程，我們探索出了一套基于LonWorks現場總線技術的管控一體化系統開發設計的一般方法和步驟，現總結如下：
(1)運用Neuron神經元芯片及其上的專用語言Neuron C進行Lonworks網絡控制節點的設計，實現現場控制層的功能。
(2)利用DDE技術和支持DDE的高級語言進行Windows下GUI監控程序的設計，完成LonWorks控制信息向信息管理系統的轉換和傳遞，實現過程監控層的功能。
(3)在信息管理層，利用數據庫技術和可視化技術進行以監控程序?yàn)榛A(chǔ)的信息管理應用軟件(MIS系統)的開發，完成控制功能和信息管理功能的集成，實現信息管理層功能。
通過這三個步驟便可以實現任何圖1所示結構的管控一體化系統。

結語
本文詳細敘述了一個管控一體化系統的設計和實現過程，并以此為實例進行了管控一體化系統設計開發一般方法、一般步驟的總結和討論。運用這個方法可以簡單、快速、高效地進行任何管控一體化系統的設計和實現。
