RS485串行通信模塊設計

　　RS485串行通信模塊通過MAX485芯片進行信號收發。主控機處于遠程控制室，所受干擾小，因此用MAX485芯片完成數據通訊功能。而傳輸分站工作在環境惡劣的工業生產現場，干擾較大，因此dsPIC30F微處理器和MAX485之間采用光電隔離。MAX485是半雙工通訊芯片，其收發狀態由dsPIC30F微處理器的RB4引腳控制。當RB4置低電平時，DE連接的二級管導通，使信號輸入端DI 連接的二級管正端電壓較低，二級管截止，發送器不工作，芯片成為RS485接收器。差分信號由A、B輸入，由接收器輸出反向端RO輸出反向信號，經光電隔離到dsPIC30F微處理器的RXD引腳，完成接收過程。當RB4置高電平時，DE連接的二級管截止，使得輸入端DI連接的二級管正端電壓較高，此二級管的通斷由DI 輸入端電平高低決定，芯片成為RS485發送器。信號由dsPIC30F微處理器的TXD引腳發出，經光電隔離，從DI輸入，由A、B口輸出RS485差分信號，完成發送過程。另外，由于dsPIC30F微處理器能夠輸出20mA以上的電流，因此，在dsPIC30F微處理器和MAX485的控制連接線路和發送接收連接線路中，可以不加邏輯門電路。

　　LED顯示模塊設計

　　LED顯示模塊采用串行接口的8位數碼管顯示驅動器MAX7219。它具有10MHz傳輸率的三線串行接口與dsPIC30F微處理器相連，最多可驅動8個共陰數碼管或64個發光二極管。其內部有可存儲顯示信息的8×8靜態RAM、動態掃描電路以及段、位驅動器。MAX7219的數據輸入主要由三根輸入線完成。它們分別是串行數據線DIN、加載線LOAD與時鐘線CLK，分別和dsPIC30F微處理器的RB1、RB2與RB3引腳相連。串行數據是以16 位數據包的形式從DIN 腳串行輸入，在CLK的每一個上升沿逐位送入芯片內部，LOAD腳在第16個CLK上升沿出現的同時或者之后但在下一個CLK上升沿到達之前，對輸入的數據進行鎖存，否則送入的數據將丟失。

　　系統軟件設計

　　軟件在Microchip公司的MPLAB IDE可視化集成開發環境下運行，使用C30編譯器編寫。MPLAB IDE提供了方便且功能豐富的界面，其中C30編譯器提供了C語言的標準特性。高精度數據采集器的軟件主要完成A/D轉換、LED顯示和RS485通信功能。

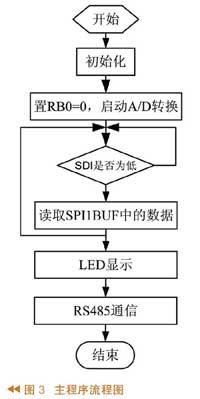

　　主程序流程圖如圖3所示。首先，配置PIC微處理器的SPI端口為在時鐘下降沿時，MCP3551輸出數據，在時鐘上升沿時鎖存數據。然后配置MCP3551在連續轉換模式方式下工作，上電令RB0為低電平輸出，即{C}\halfnote_{}^{-}{S}\halfnote_{}^{-} 為低電平，并一直維持。然后查詢SDI引腳的電平狀態，如果SDI引腳為低電平，則讀取接收緩沖器SPI1BUF的數據，如果SDI引腳為高電平，則繼續查詢。然后通過LED顯示輸出及通過RS485通信程序與PC機通信。

　　RS485通信采用dsPIC30F微處理器的USART串口接口，以串口中斷的方式通信。串口中斷設定為最高中斷優先級，使能接收中斷，禁止發送中斷。波特率發生器的值由公式U1BRG=FCY/（16×波特率）？1計算得到，其中FCY為指令周期時鐘頻率，波特率選擇9600bps，通過接收器和發送器進行數據傳輸。

　　結束語

　　本文介紹的基于dsPIC30F的高精度數據采集器，利用了高精度、低噪聲、22位分辨率的新型Δ-Σ的A/D轉換器MCP3551進行數據采樣轉換，實現了dsPIC30F微處理器與PC機的RS485通信功能，并能夠通過LED顯示輸出。按照此方案設計的系統成功應用于傳感器校驗系統中。實際的調試和運行表明，此數據采集器可在擴展溫度范圍（-40oC~+125oC）條件下工作，方便地測量低頻低電壓信號，它精度高、抗干擾能力強、體積小，能達到6位半LED顯示輸出，具有很強的實用價值。
