1 硬件設計

　　1.1 基于MCF5272芯片的嵌入式Web Server

　　基于MCF5272芯片的嵌入式Web Server硬件配置如下：MCF5272（Cold Fire系列）32位處理器、4M字節的兩片16×1M位數據寬度FLASH、16M字節的兩片16×4M位數據寬度SDRAM、兩個標準RS-232串口、一個標準10/100M自適應快速以太網接口、一個BDM接口、各種狀態指示和電源等。 MCF5272微處理器是迄今為止摩托羅拉推出的最高集成度的Cold Fire微處理器。這款高集成的Cold Fire微處理器將10/100MB以太網控制器和一個USB模塊等通信外圍設備結合起來，提高了MCF5272集成通信微處理器集成水平。它不僅提供了一套新的通信外圍設備，同時還包含了以往Cold Fire標準產品所具備的廣受歡迎的通用外圍設備。

　　1.2 PTR2000+系列無線數傳模塊

　　PTR2000+為訊通科技出產的無線數傳模塊，具有接收發射合一、體積小、外圍器件少等優點，可直接與MCU串口相接，也可以接計算機RS232接口，軟件編程非常方便。由于采用了低發射功率、高接收靈敏度的設計，使用者無需申請許可證 。其標準DIP引腳間距，更適合嵌入式設計。

　　PTR2000+具有良好的產品特性，工作頻率為國際通用的數傳頻段433MHz，F(xiàn)SK調制，抗干擾能力強；采用DDS+PLL頻率合成技術，頻率穩定性極好；具有兩個頻段，適合于需要多信道工作的特殊場合；工作速率最高可達20Kbit/s，也可在較低速率（如9600bps）下工作。

　　1.3 系統原理

　　整個系統由數據采集發射終端和數據接收端組成。

　　數據采集發射終端主要以51系列單片機為核心，MCU的P1口控制多路選擇器，對8路模擬信號進行選擇，選中的模擬信號進入高速AD轉換器，進行模數轉換。MCU同時控制AD的采樣頻率和起始轉換，轉換結果存入FIFO存儲器。按照規定的通信協議，MCU對數據進行編碼，最后通過數傳模塊PTR2000+發射給遠方接收端。為提高數據傳輸?shù)目煽啃裕瑪?shù)據發送完畢，MCU將PTR2000+轉換為接收狀態，接收主機的應答信號或控制字。

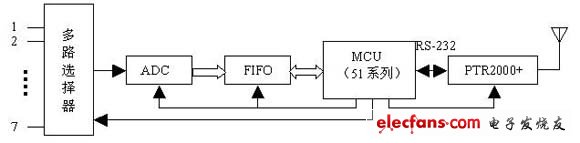

　　圖1 數據采集端結構框

　　PTR2000+通過RS-232將接收到的數據送入MCF5272嵌入式Web Server，MCF5272嵌入式Web Server接收完數據，將PTR2000+轉換為發射狀態，然后對數據進行CRC循環碼校驗。如果數據正確，就通過嵌入式操作系統的UDP/IP協議棧，將數據打包，保存到FLASH芯片的可寫JFFS文件系統之中，同時運行web服務器，等待客戶服務端通過網絡訪問數據；錯誤，則向PTR2000+發送重發命令。MCF5272嵌入式Web Server通過以太網口接入Internet網絡，用戶可通過瀏覽器（例如：IE）對系統進行遠程配置、管理（如更改IP，重新啟動系統等），并且可以調用封裝好的函數API直接對FLASH芯片的某幾個扇區進行讀寫操作，可將配置的信息以及采集數據保存在系統FLASH芯片上。

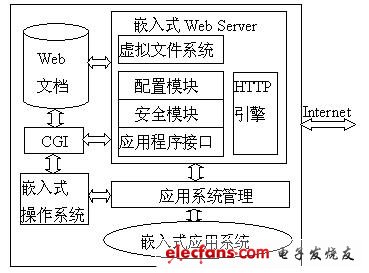

　　圖2 數據接收端結構框

　　上位PC機通過RS-232與BDM調試器相連，BDM調試器通過BDM口與Web Server相連，可以對Web Serve進行初始化配置、調試和日常維護。
