1 引 言

　　正弦信號發生器是一種廣泛應用的信號源，對它的要求也隨著技術的發展越來越高。傳統的正弦信號發生器產生電路一般采用模擬電路來實現，低頻輸出的頻率的穩定度和精度等指標都不高。為了要獲得高穩定度的信號源，往往要采用鎖相環來實現，但電路復雜且體積龐大。

　　隨著電路系統的數字化發展，直接數字頻率合成（ Direct Digital Synthesizer， DDS） 作為一種波形產生方法，得到了廣泛的應用。DDS 技術具有產生頻率快速轉換、分辨率高、相位可控的信號。這在電子測量、雷達系統、調頻通信等領域具有十分重要的作用。若選用通常的DDS 芯片來實現低頻正弦信號發生器，往往需要外部微處理器，電路較為復雜。而ML2035可以不需要其他的外圍器件。

　　2 ML2035 的工作原理

　　ML2035 原理框圖如圖1 所示。其內部主要由串行輸入接口、相位累加器、正弦波發生器和晶體振蕩器4 大部分組成。串行輸入接口電路負責將用戶輸入的16 位串行頻率控制字轉化為并行數據， 并傳送給相位累加器，控制相位生成的速度；然后，相位累加器把21 位累加和的高9 位作為有效數據傳送給正弦波發生器；正弦波發生器把這9 位數據的最高位作為符號位，次最高位作為象限位，低7 位作為正弦搜索表的查表地址，以生成4 象限的波形樣值數據；最后，波形數據傳送到一個8 位的數模轉換器， 形成正弦脈沖波，經過一個低通濾波器平滑波形后輸出。下面分別介紹這4 部分的組成和原理。

　　圖1 M L2035 的原理框圖

　　2. 1 相位累加器

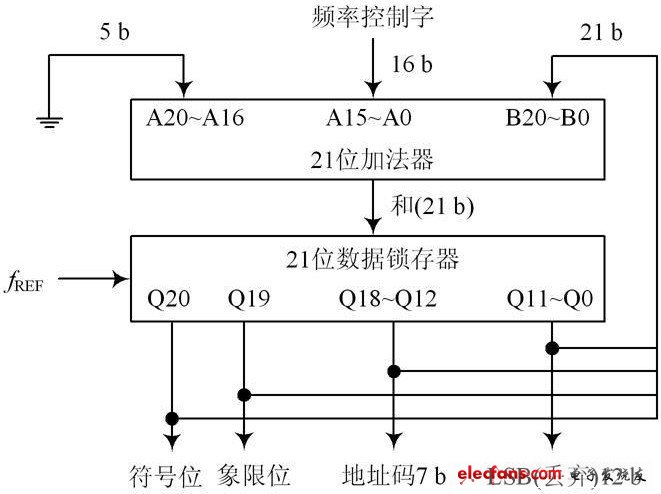

　　相位累加器如圖2 所示，它是DDS 的核心部件，由加法器和相位鎖存器構成。每來一個時鐘脈沖， 相位寄存器的輸出就增加一個步長的相位增量值，加法器將頻率控制數據與累加寄存器輸出的累加相位數據相加，把相加結果送至累加寄存器的數據輸入端。相位累加器進入線性相位累加， 至滿量程時產生一次計數溢出，這個溢出頻率即為DDS 的輸出頻率。加法器A 組的低16 位（ A15 ~ A0 ） 接串行輸入接口電路的16 位鎖存器輸出，高5 位（ A20 ~ A16 ） 全部接地。B 組（ B20 ~ B0 ） 作為后端鎖存器的反饋輸入。

　　圖2 相位累加器
