為了提高儀器儀表系統的精度，數模轉換器的性能已經突破16位，而以前必須采用笨重、昂貴、慢速的Kelvin-Varley分壓器才能達到這一性能水平。

　　然而，隨著時間的推移，市場和技術不斷發展，關于精密數模轉換器的定義也已發生變化。半導體處理技術、DAC設計和校準技術的發展使高線性度數模轉換器成為可能。這種轉換器不僅穩定性好、建立時間短，而且能提供優于1ppm的20位性能。這類小型IC保證性能規格，無需校準且簡單易用。

　　1ppm DAC的應用范圍覆蓋從醫療MRI系統中的梯度線圈控制到質譜測定、測試和測量應用中的精密源和定位。

　　性能指標

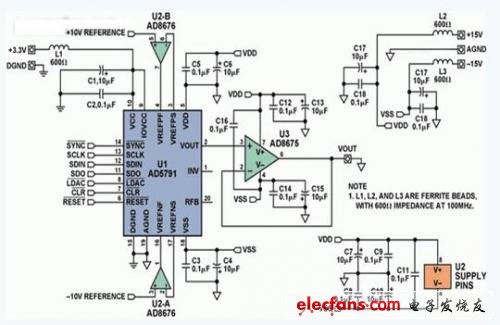

　　圖1所示電路提供1ppm性能，其關鍵技術指標是積分非線性度、微分非線性度和0.1Hz至10Hz峰峰值噪聲。

　　圖1中，U1是一個具有1ppm線性度指標的20位DAC.U2是一個精密雙通道放大器，用作DAC基準電壓輸入的驅動-檢測緩沖器。U3是一個精密輸出緩沖器，用于驅動負載，其關鍵要求與基準電壓緩沖器相似，其中包括低噪聲、低失調電壓、低漂移和低輸入偏置電流。

　　雖然有1ppm以下的精密元件可供使用，但構建1ppm系統并非易事，不可等閑視之。1ppm精度電路中的主要誤差源為噪聲、溫度漂移和熱電電壓。

　　*噪聲

　　為實現真正的1ppm系統，必須將噪聲降至最低水平。U1的噪聲頻譜密度為7.5 nV/vHz.U2和U3的額定噪聲密度為2.8 nV/vHz，遠遠低于DAC的噪聲貢獻。

　　寬帶噪聲可以通過濾波消除，但0.1Hz至10Hz范圍內的低頻噪聲（1/f）卻無法濾除。要盡量降低這一噪聲，最有效的方法在于器件優化和選擇。U1在 0.1Hz至10Hz帶寬下產生0.6μV p-p噪聲，遠低于1LSB（對于±10V輸出，1LSB = 19μV）。系統中1/f噪聲的設計目標值應為0.1LSB或2μV左右。信號鏈中的三個放大器在電路輸出端總共產生大約0.2μV p-p的噪聲。加上U1的0.6μV p-p噪聲，預計總1/f噪聲為0.8μV p-p.

　　*溫度漂移

　　溫度漂移是精密電路中的另一個主要誤差源。U1的溫度系數為0.05ppm/℃。U2的漂移系數為0.6μV/℃，即總體會向電路中引入0.03ppm /℃的漂移。同時U3再貢獻0.03ppm/℃的輸出漂移，這樣三者相加后為0.11 ppm/℃。對于調節和增益電路，建議使用低漂移、熱匹配電阻網絡，如Vishay的300144Z和300145Z.

　　*熱電電壓

　　熱電電壓是塞貝克（Seebeck）效應的結果：異質金屬結面處會產生與溫度相關的電壓。所產生的電壓在0.2μV/℃（銅-銅結面）至1mV/℃（銅-銅氧化物結面）之間。

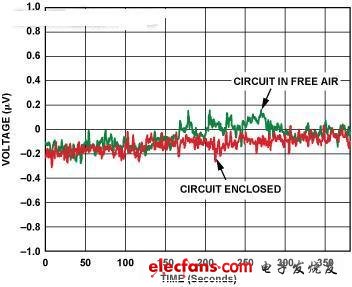

　　熱電電壓表現為與1/f噪聲相似的低頻漂移。使所有連接保持整潔，消除氧化物，并且屏蔽電路使其不受氣流影響，可以大幅降低熱電電壓。下圖顯示了開放式電路與屏蔽式電路在電壓漂移上的差異。

　　開放式系統和封閉式系統的電壓漂移與時間關系長期穩定性

　　精密模擬IC雖然很穩定，但確實會發生長期老化變化。DAC的長期穩定性一般好于0.1ppm/1000小時，但老化不具累積性質，而是遵循平方根規則。若某個器件的老化速度為1ppm/1000小時，則2000小時老化2ppm，3000小時老化3ppm，依此類推。一般地，溫度每降低25°C，時間就會延長10倍；因此，當工作溫度為100°C時，在10000小時的期間（約60星期），預計老化為0.1ppm.以此類推，在10年期間，預計老化為 0.32ppm.

　　電路構建和布局

　　在注重精度的電路中，精心考慮電源和接地回路布局有助于確保達到額定性能。在設計PCB時，應采用模擬部分與數字部分相分離的設計，并限制在電路板的不同區域內。

　　必須采用足夠大（10μF）的電源旁路電容，與每個電源上的0.1μF電容并聯，并且盡可能靠近封裝。這些電容應具有低等效串聯電阻和低等效串聯電感。各電源線路上若串聯一個鐵氧體磁珠，則可進一步降低通過器件的高頻噪聲。

　　電源線路應采用盡可能寬的走線，以提供低阻抗路徑，并減小電源線路上的毛刺噪聲影響。時鐘等快速開關信號應利用數字地屏蔽起來，以免向電路板上的其它器件輻射噪聲，并且絕不應靠近基準輸入或位于封裝之下。避免數字信號與模擬信號交叉，且它們?cè)陔娐钒逑喾磧蓚?cè)上的走線應彼此垂直，以減小電路板的饋通影響。

　　構建1ppm模數轉換解決方案

　　一種典型的現代1ppm模數轉換解決方案由兩個16位數模轉換器構成——一個主DAC和一個輔助DAC.其輸出經縮放和組合后產生更高的分辨率。主DAC輸出與經衰減的輔助DAC輸出相加，使輔助DAC填補主DAC LSB步長之間的分辨率間隙。

　　組合后的輸出需要具備單調性，但線性度無需極高，因?yàn)楦咝阅苁峭ㄟ^(guò)精密模數轉換器的恒定電壓反饋取得的，該轉換器會校正固有的元件誤差。因此，電路精度受 ADC的限制而不受限于DAC.然而，由于要求恒定電壓反饋以及不可避免的環路延遲，這種解決方案速度較慢，建立時間可能長達數秒。

　　盡管這種電路能夠取得1ppm的精度，但設計難度較大，很可能需要重復設計多次，而且需要通過軟件引擎和精密ADC來實現目標精度。為了保證1ppm的精度，ADC還需進行校準，因?yàn)槟壳笆袌?chǎng)上還沒有保證1ppm線性度的ADC.此處所示框圖只是概念的展示，真實的電路要復雜得多，涉及多個增益、衰減和求和級，并包括許多元件。

　　同時還需要數字電路，以方便DAC與ADC之間的接口，更不用說用于誤差校正的軟件了。
