仿真的 GPS 訊號

　　最后 1 種可進行 TTFF 與定位精確度量測的 GPS 測試訊號來源，即為仿真的多組衛星 GPS 訊號。透過 NI LabVIEW GPS 工具組，即可透過由使用者定義的 TOW、星期數，與接收器位置，仿真最多 12 組衛星。此 GPS 訊號仿真方式的主要優點，即是透過可能的最佳訊噪比 （SNR） 構成 GPS 訊號。與實時/記錄的 GPS 訊號不同，依此種方法所建立的可重復訊號，其噪聲功率甚小。圖 23 即呈現了仿真多組衛星訊號的頻域。

　　VSA 設定

　　Center： 1.57542 GHZz

　　Span： 4 MHz

　　RBW： 100 Hz

　　Averaging： RMS， 20 Average

　　圖 11. 仿真多組衛星 GPS 訊號的帶內功率 （Power-in-band） 量測作業

　　當透過仿真的多組衛星波形測試接收器時，則可針對接收器所提供的 C/N 比值進行關聯，以再次評估所需的 RF 功率。

　　一旦能為 RF 功率強度進行關聯，則可接著量測 TTFF。當量測 TTFF 時，應先啟動 RF 向量訊號產生器。過了 5 秒鐘之后，可手動將接收器轉為「冷」開機模式。一旦接收器取得定位信息，則將回報 TTFF 信息。下圖則呈現仿真 GPS 訊號的相關結果：

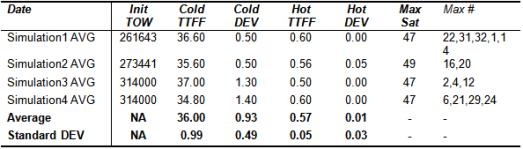

　　表13. TTFF 數值的 4 項專屬模擬

　　請注意表13中的所有仿真作業均使用相同的 LLA （Latitudes、Longitude，與 Altitude）。

　　此外，若要量測 TTFF，我們亦可依不同的 TOW 建立仿真作業，以計算 LLA 的精確度與可重復性。請注意，由于在數個小時之內，可用的衛星訊號將持續變化，因此必須設定多種 TOW 以測試精確度 （如表13）。而表14 則表示其 LLA 信息。

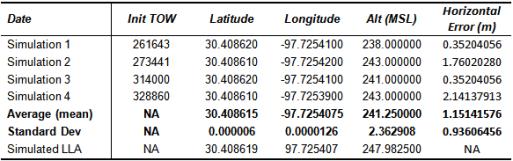

　　表14. 多項 TOW 仿真作業的水平精確度

　　在表14 中，可根據模擬的定位，計算出公尺為單位的水平錯誤。又如圖 20 所示，可透過下列等式找出錯誤：

　　等式 17. 仿真 GPS 訊號的定位錯誤

　　而針對我們所使用的接收器而言，其水平定位最大誤差為 5.2 公尺，水平定位平均誤差為 1.5 公尺。而透過表8 所示，我們所使用的接收器均可達指定的限制之內。

　　如先前所述，接收器的精確度，與可用的衛星訊號密不可分。也就是說，接收器的精確度可能在數個小時內大幅變化 （衛星訊號改變），但是其可重復性卻極小。為了確認我們的GPS 接收器亦為如此，則可針對特定的模擬 GPS 波形執行多項測試。此項作業主要是必須確認，RF 儀控并不會對仿真的 GPS 訊號產生額外的不確定性。如下方圖 26 所示，當重復使用相同的二進制檔案時，我們所使用的 GPS 接收器將得到極高可重復性的量測。

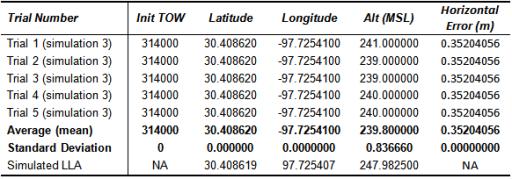

　　表15. 相同波形的各次測試，其誤差亦具有極高的可重復性

　　回頭再看表10，使用仿真 GPS 訊號的最大優點之一，即是可達到可重復的定位結果。由于此特性可讓我們確認：所回報的定位信息，并不會因為設計迭代 （Iteration） 而發生變化，因此在開發的設計檢驗階段中，此特性格外重要。

　　量測動態定位精確度

　　GPS 接收器測試的最后 1 種方法，即是量測接收器的追蹤功能，使其在大范圍的功率強度與速度中維持定位。在過去，此種測試 （往往亦為功能測試） 的常見方法之一，即是整合驅動測試與多路徑衰減 （Multi-path fading） 模擬。在驅動測試 （Drive test） 中，我們使用可導入大量訊號減損 （Impairment） 的已知路徑，驅動原型接收器。由于驅動測試是將自然減損套用至 GPS 衛星訊號的簡單方法，因此這些量測往往亦不可重復。事實上，如GPS 衛星移動、天氣條件的變化，甚至年度時間 （Time of year） 的因素，均可影響接收器的效能。

　　因此，目前有 1 種逐漸普及的方法，即是于驅動測試上記錄 GPS 訊號，以大量訊號減損檢驗接收器效能。若要進一步了解設定 GPS 記錄系統的方法，請參閱前述章節。而在驅動測試方案中，有多款 PXI 機箱可供選擇。最簡單的方式，即是使用 DC 機箱并以汽車電池進行供電。其次可使用標準的 AC 機箱，搭配轉換器即可使用汽車電池供電。在此 2種選項中，DC 機箱的耗電量較低，但亦較難以于實驗室中供電。如下列所示的標準 AC 機箱使用結果，其所供電的系統則包含 1 組外接的車用電池，與 1 組 DC to AC 轉換器。

　　一旦我們完成 GPS 訊號的記錄作業，即可透過相同的測試數據重復測試接收器。在下方的說明中，我們追蹤接收器的經度、緯度，與速度。透過串行端口與每秒 1 次的 NMEA-183 指令讀取速率，從接收器讀取所需的數據。在下方量測中，我們所呈現的接收器特性參數，僅有定位與衛星 C/N 值。請注意，在執行這些量測作業的同時，亦可分析其他信息。雖然下列結果中并未量測水平精確度衰減 （Horizontal dilution of precision，HDOP），但此特性參數亦可提供大量的接收器定位精確度信息。

　　若要獲得最佳結果，則應確實同步化接收器與 RF 產生作業的指令接口。下方所示結果中，我們將 COM 埠 （pin 2） 的數據信道做為開始觸發器，以針對RF 向量訊號產生器與GPS 模塊進行同步化。此同步化方式僅需任意波形產生器的 1 個頻率循環 （100 MS/s），即可進行向量訊號產生器與 GPS 接收器的同步化。因此最大的歪曲 （Skew） 應為 10μS。并請注意，因為我們將取得接收器的經緯度，所以由同步化作業所造成的精確度錯誤，將為 10μs 乘以 Max Velocity （m/s），或為 0.15 mm。

　　使用上述的設定，我們即可按時取得接收器的經緯度。結果即如下圖所示：

　　圖12. 每 4 分鐘所得到的接收器經緯度

　　在圖12所呈現的數據中，即使用已記錄的驅動測試訊號，取得統計、定位，與速度的相關信息。此外我們可觀察到，在每次的測試之間，此項信息具有相對的可重復性；即為每個獨立軌跡所呈現的差異。事實上，這就是我們最需要的接收器可重復性 （Repeatability）。由于可重復性信息將可預估 GPS 接收器精確度的變化情形，因此我們亦可計算波形各個樣本之間的標準誤差。在圖 29 中，我們在各次同步化取樣作業之間，繪出標準的定位誤差 （相對于平均位置）。

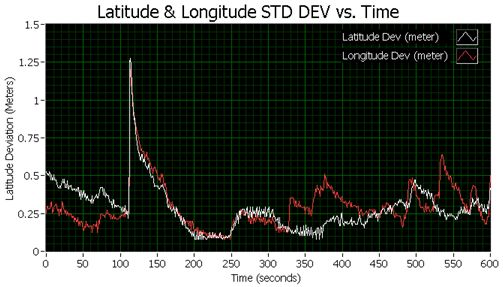

　　圖 13. 依時間取得的經度與緯度標準誤差

　　當看到水平標準誤差時，可注意到標準誤差在 120 秒時快速增加。為了進一步了解此現象，我們亦根據接收器的速度 （m/s） 與 C/N 值的 Proxy，繪出總水平標準誤差。而我們預先假設：在沒有高功率衛星的條件下，衛星的 C/N 比值僅將影響接收器。因此，我們針對接收器所回傳 4 組最高高度的衛星，平均其 C/N 比值而繪出另 1 組 C/N 的Proxy。結果即如下列圖 14所示。

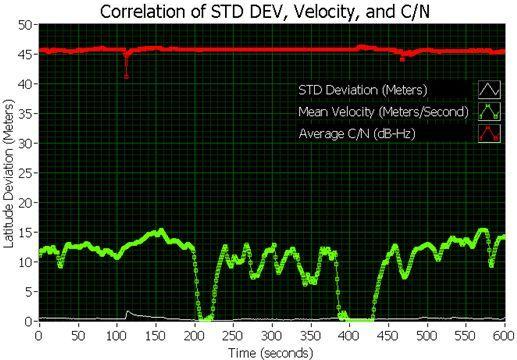

　　圖14. 定位精確度與 C/N 值的相關性

　　如圖14所示，在 120 秒時所發生的峰值水平錯誤 （標準誤差中），即與衛星的 C/N 值產生直接關聯，而與接收器的速度無關。此次取樣的標準誤差約為 2 公尺，且已低于其他取樣約 10 公尺的誤差。同時，我們可發現前 4 名的 C/N 平均值，由將近 45 dB-Hz 驟降至 41 dB-Hz。

　　上述的測試不僅說明 C/N 比值對定位精確度的影響，亦說明了已記錄 GPS 數據所能進行的分析作業種類。在此測試中的 GPS 訊號驅動記錄作業，是在中國深圳 （Shenzhen） 北方的惠州市 （Huizhou） 所進行。并接著于德州奧斯汀 （Austin Texas） 測試實際的接收器。

　　結論

　　如整篇文件所看到的，目前已有多項技術可測試 GPS 接收器。雖然如敏感度的基本量測，最常用于生產測試中，但是此量測技術亦可用于檢驗接收器的效能。這些測試技術雖然各有變化，但是均可于單一 PXI 系統中全數完成。事實上，GPS 接收器均可透過仿真或記錄的基頻 （Baseband） 波形進行測試。透過整合的方式，工程師可執行完整的 GPS 接收器功能測試：從敏感度到追蹤其可重復性。
