激光二極管實現穩定的光輸出有兩個常用的模式，恒功率模式和恒流模式。一般在測試時選擇恒流模式，因?yàn)楹懔髂Ｊ教峁┝烁斓目刂苹芈泛途珳?zhǔn)的電流環境，便于準確地監測電流。這種測試方法需要一個源來提供脈沖或可變占空比的電流信號，要求測試設備的動態響應必須精確可控，電流上升和下降的速度要足夠快，電流過沖要盡可能小，最好是達到忽略不計的程度。

　　但是，通常情況下客戶會嘗試使用常規的高功率直流電源來供給激光二極管測試所需的能量，但由于常規的直流電源本質上是電壓源，其工作于恒流模式時輸出電流的上升和下降速率是有限的，往往無法滿足激光二極管測試的所需。且其要達到設計指標的瞬態響應性能需要指定在 30%到50%的負載變化，考慮到固有的能量存儲在其輸出濾波電容器，通常至少要求有50%的初始載荷。而這些電源提供的電流變化斜率在理想情況下也往往只有幾十安培每毫秒的量級，距離激光二極管測試的要求相差甚遠。所以，我們需要一臺高功率的電流源來產生這些快速的電流脈沖給激光二極管來完成測試。

　　阿美特克旗下Sorensen品牌的SFA系列電源正是這樣一種獨特的產品，是專門為高功率激光驅動器應用設計的快速瞬態響應的電流源產品，給客戶此類測試提供了良好的解決方法。

　　SFA電源的電流變化速率要遠遠高于市場上其他電源，原因在于其使用的電流放大器帶寬遠高于其他，其輸出濾波電容減少了10000多倍?？梢詫?shí)現激光二極管測試要求的測試電流從零開始在極短時間內上升到很高數值的要求。

　　我們使用一臺SFA60V/83A/5KW電源來進行一些驗證性的測試，測試回路見圖1，以證明SFA是針對這類測試的最好的解決方案。電源使用恒流模式，使用外部脈沖發生器作為模擬量程控源控制SFA輸出所需的脈沖電流。這個測試方案的操作很簡單，但要考慮到電纜的長度，應盡可能的短，以減小引線電感對電流斜率的影響。我們使用示波器來抓取上升和下降時間這些關鍵參數。

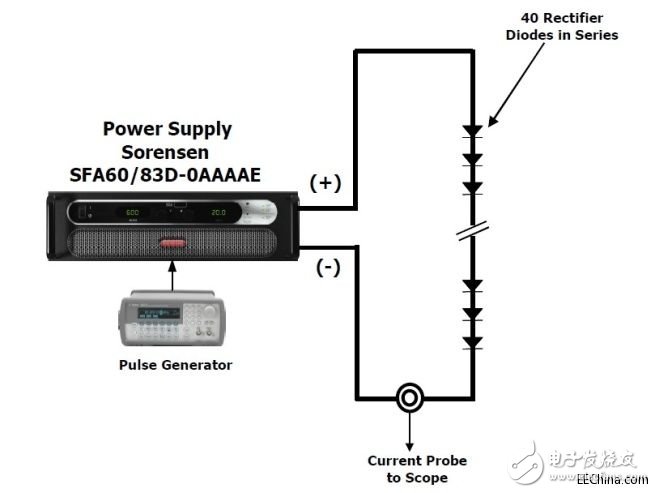

　　圖1，SFA60/83電流源和激光二極管負載

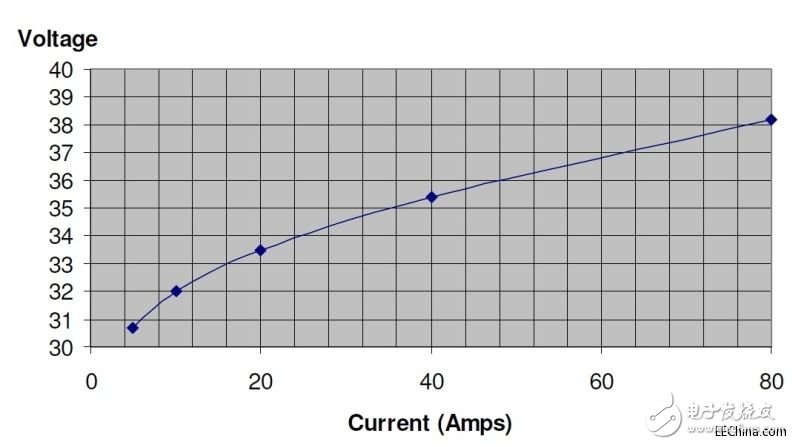

　　圖2，二極管VI曲線

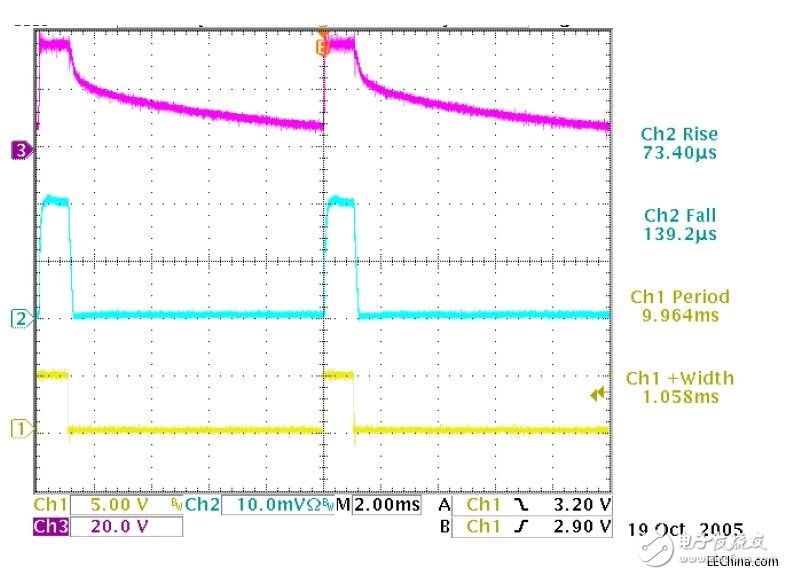

　　圖3，二極管電壓（頂部），二極管電流（中間），程控信號（底部）

　　100Hz，10%占空比，50%電流編程，電流輸出上升時間與電壓上升時間有關，但是要遠遠快于電壓的下降時間因?yàn)槠浔欢O管導通電壓箝位，因此電流的波形基本吻合程控信號。

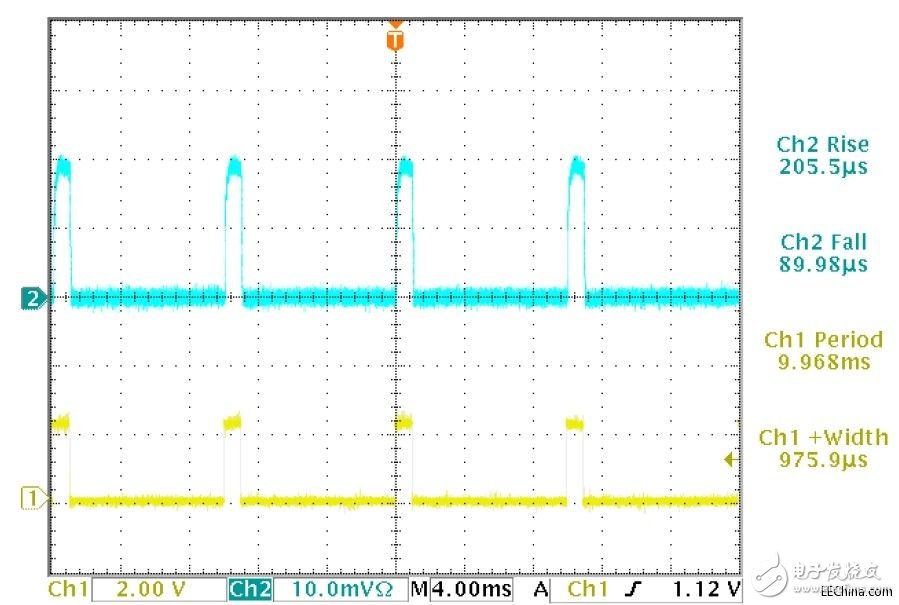

　　圖4，二極管電流（頂部）和程控信號（底部）

　　100Hz，10%占空比，25%電流編程輸出。

　　電流和程控信號十分類似。

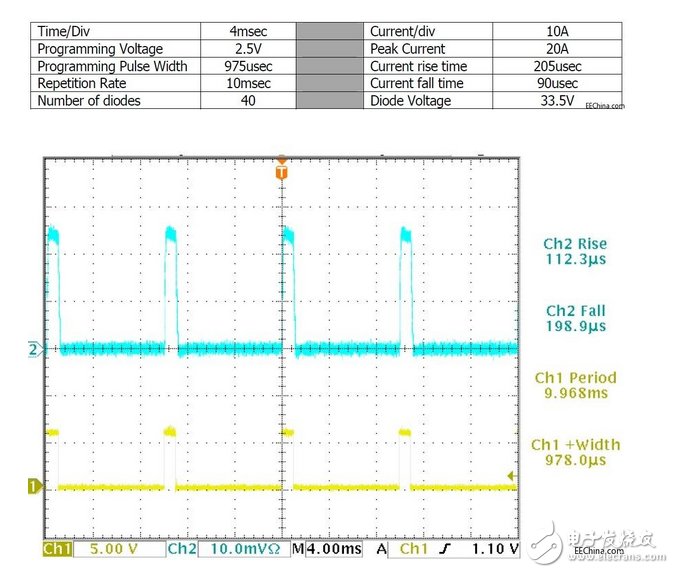

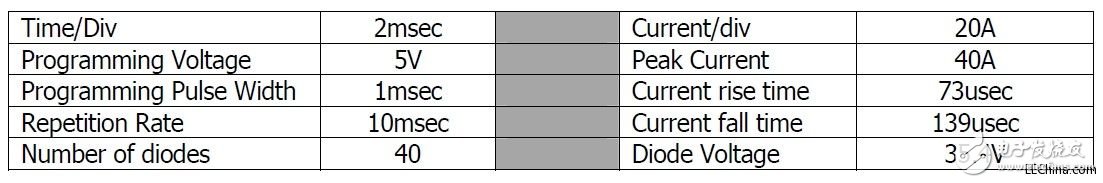

　　圖5，二極管電流（頂部）和程控信號（底部）

　　100Hz，10%占空比，60%電流編程輸出。

　　電流和編程信號十分類似。

　　圖6，二極管電流（頂部）和程控信號（底部）

　　500Hz，50%占空比，25%電流編程輸出。

　　電流和程控信號十分類似。

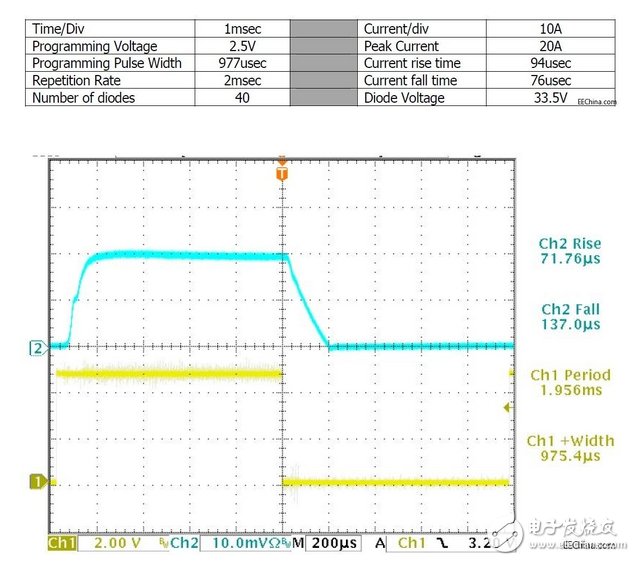

　　圖7，二極管電流（頂部）和程控信號（底部）

　　500Hz，50%占空比，50%電流編程輸出。

　　電流和程控信號十分類似，有50μs延時。注意此時并無過沖。

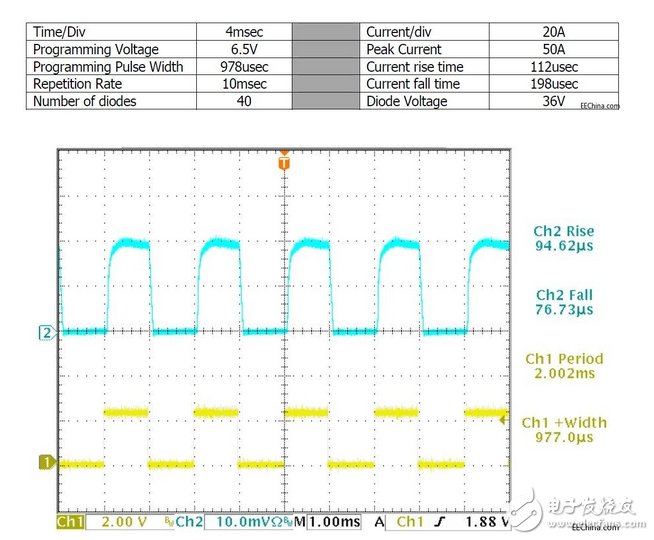

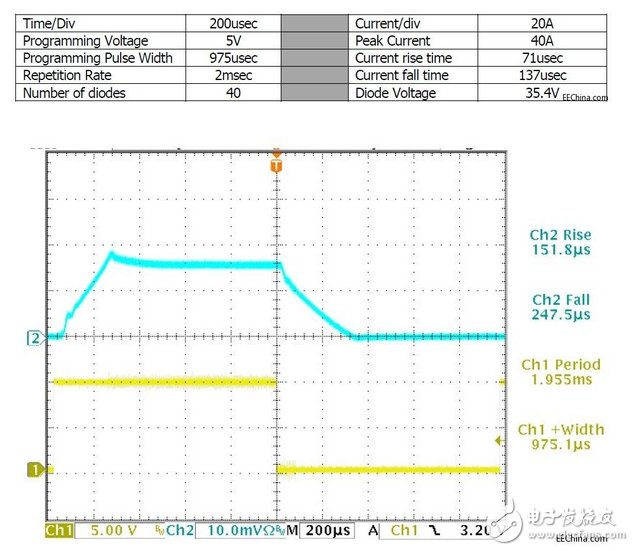

　　圖8，二極管電流（頂部）和程控信號（底部）

　　500Hz，50%占空比，100%電流編程輸出

　　電流和程控信號十分類似，有50μs延時。此時有大約10%的過沖，因?yàn)槠湟呀?jīng)輸出最大值電流。

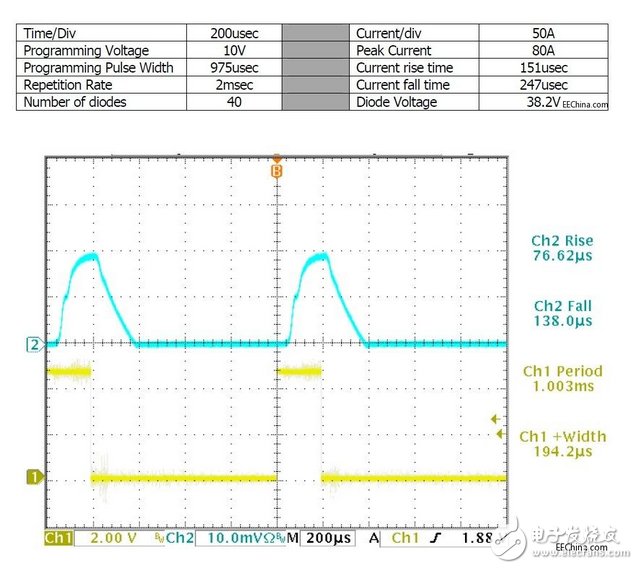

　　圖9，二極管電流（頂部）和程控信號（底部）
