電子系統的靜電放電（ESD）魯棒性性能測試通常采用IEC 61000-4-2作為標準。這個標準定義了每個電壓等級下的沖擊電流波形、如何校準ESD脈沖源、用于測量的測試環境、測試通過與失敗的判據，此外還提供了如何進行測試的指南。

　　但在對電子系統進行ESD測試時，人們并不知道被測單元實際能承受多大應力沖擊。對在受沖擊情況下沒有接地的便攜式產品來說，這點尤其正確。誠然，在便攜式電池供電產品的ESD測試中，測量實際沖擊電流是有可能的，甚至還可能通過簡單地計算，展示如何從測量中獲得額外的信息。

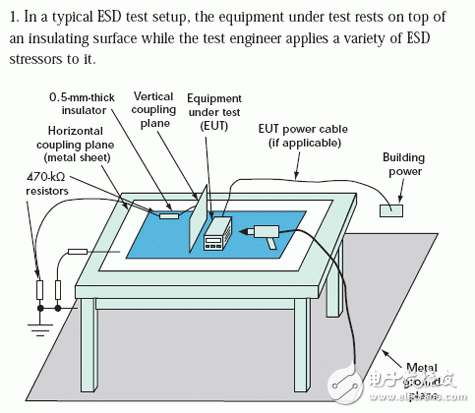

　　對于小型產品來說，工程師經常在專門的測試環境中執行系統級ESD測試（圖1）。對IEC 61000-4-2測試而言，這些測試環境包括：地板上的金屬接地板、木桌、放在桌子上的金屬水平耦合板（到接地板有個0.95米長的連線，在水平耦合板之上的一個0.5mm絕緣層）。

　　圖1

　　這樣的測試環境必然能實現可重復的結果。首先，將被測設備（EUT）放在絕緣表面上，然后從不同的方向?qū)UT施加沖擊。例如，給導電表面施加接觸放電，這些表面包括所有金屬外殼和連接器的接地金屬殼。也可以向四周絕緣表面進行空氣放電，并將重點放在可能的ESD路徑上，比如設備外殼中的縫隙以及所有通風孔及鍵盤。

　　間接放電測試也是工作的一部分，特別是在水平和垂直耦合板上進行間接放電，以模擬由相鄰物體中的ESD事件引起的電磁干擾（EMI）效應。對設計師工程師來說，使事情變得更加困難和復雜的是施加到EUT上的實際沖擊大小在這些測量中并不總是很明顯。

　　這里用一個便攜式電池供電的個人數字助理（PDA）作為例子。首先，向USB端口的金屬接地外殼施加接觸放電模式的沖擊，然后用具有1GHz上限帶寬的變壓器類型電流探頭（最好是Fischer Custom Communications公司的F-65A）測量電流，并連接到標準的1GHz帶寬示波器。請注意，探頭內徑需要足夠大，以便適配IEC 61000-4-2兼容ESD qiang的約12mm直徑頭子。

　　圖2

　　為簡化對這個特殊例子的描述，測量參考基準是直接位于桌面上的0.6平方米接地板，不再使用完整的IEC測試裝置（圖2）。ESD qiang的接地線連接到接地板的一個角。所有測量都在8kV電壓下進行。第一次測量直接到接地板中心。這些測量結果采用擴展時間刻度。

　　圖3

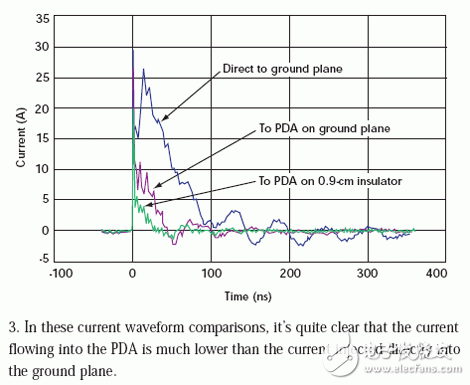

　　在第二次測量過程中，測試工程師將PDA面朝下放在接地板上，以方便接觸微型USB連接器的金屬屏蔽殼。進入PDA的電流遠小于直接注入接地板的電流（圖3）。為進一步減小電流，在PDA和接地板之間插入0.9cm的絕緣層。

　　圖4

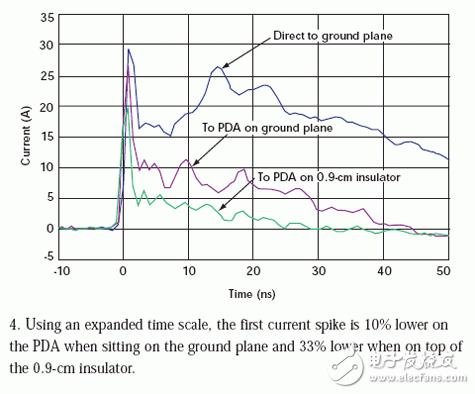

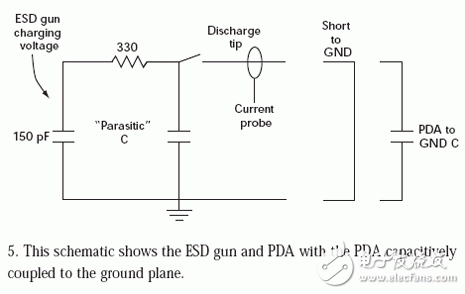

　　但是，我們見到的電流減小前后并不一致。當PDA直接放在接地板上時，初始電流尖峰降低了10%。當PDA放在0.9cm絕緣層上時，初始電流尖峰減低 33%（圖 4）。在20ns點，直接放在接地板上的PDA受到的沖擊要小69%，而位于絕緣層上的PDA受到的沖擊要小93%。電流減少是在沖擊狀態下給PDA充電的結果。在每次沖擊測試過程結束后，我們必須將PDA接地使它回到未充電狀態才能進行下次測量。
